[C/C++] MAX78000离线语音识别实战：基于PyTorch模型训练与智能家居控制

本项目基于 MAX78000 平台，围绕“离线语音识别 + 智能家居控制”这一典型边缘 AI 场景展开。我们从官方示例入手，逐步摸清了模型训练、量化、部署以及应用层开发的完整流程。项目经历了从中期“能运行例程但无法识别自定义语音”，到终期成功实现多关键词语音识别、LED灯阵控制以及LVGL屏幕可视化反馈的完整演进。

一、中期探索：从例程到自定义数据

1. 项目介绍与硬件平台

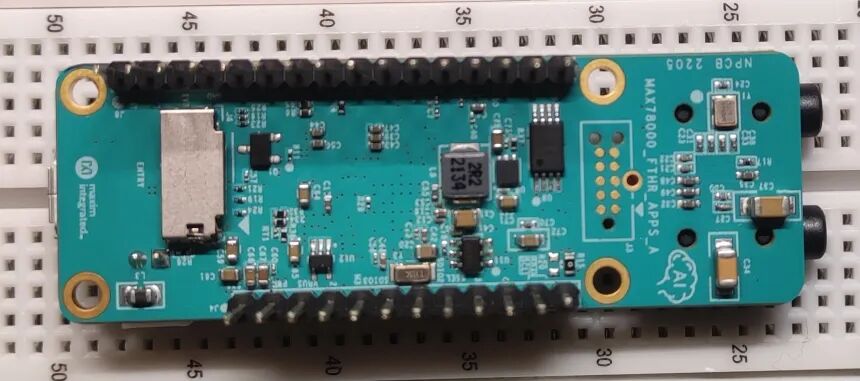

本次项目基于MAX78000FTHR开发板，旨在通过离线语音识别控制LED灯的亮灭，并在屏幕上实时反馈识别结果，模拟一个简单的智能家居控制场景。

2. 开发环境搭建

官方资料完备，首先需要更新调试工具固件。机器学习模型训练部分必须在Linux环境下进行，而外设开发和程序烧录则可以在Windows或Linux上完成。本项目选择在Linux（WSL2）中进行模型训练，在Windows中进行应用开发与调试。

3. Windows端SDK与例程运行

通过Maxim的SDK下载工具获取开发包，其IDE基于Eclipse定制。首先导入并运行hello_world示例熟悉编译烧录流程，随后导入关键语音识别示例kws20_demo。
该例程能够识别20个英文关键词（up， down， left， right， stop， go， yes， no， on， off， one， two， three， four， five， six， seven， eight， nine， zero），其他语音则归类为unknown。

4. Linux端模型训练流程初探

在kws20_demo例程中，我们看到了cnn.c、weights.bin等由模型训练生成的文件。这表明自定义语音识别的核心在于生成属于自己的这几个文件。

环境配置：在WSL2中，需安装匹配的CUDA工具包（如需GPU加速）、PyTorch以及官方提供的ai8x-training、ai8x-synthesis库。

关键步骤：

1. 理解数据流：重点分析ai8x-training/datasets/kws20.py脚本。它定义了数据集（Google Speech Commands V2）的加载、预处理及类别。
2. 首次修改验证：为验证自定义流程，我们修改kws20.py中KWS_20数据集的output字段，仅保留right， left， unknown三项，并相应调整weight。
3. 执行训练与生成：运行./scripts/train_kws20.sh进行训练，再通过ai8x-synthesis中的脚本生成C工程所需的三个文件。
4. 部署验证：将生成的文件替换到Windows端的kws20_demo工程中，并修改main.c中的关键词数组，编译烧录后，确认板子只能识别“right”和“left”。

5. 尝试引入自定义语音数据

基于以上验证，我们推测只要将自己的语音数据加入训练集即可。于是，我们采集了“开灯”、“关灯”的语音，并使用Audacity软件将其处理为符合要求的格式：

• 采样率：16kHz
• 编码：16-bit PCM
• 声道：单声道
• 格式：WAV

将处理好的约20个样本文件放入ai8x-training/data/KWS/raw目录下的kai和guan文件夹中，并相应修改了kws20.py中的类别字典和数据集定义。然而，重新训练并部署后，识别效果未达预期，推测原因是自定义数据量太少，模型未能充分学习特征。

中期小结：此阶段成功跑通了官方例程，理解了模型训练到部署的基本流程，并尝试加入自定义数据，但因数据量不足未能成功。这为后续终期实现指明了方向——需要大规模、高质量的自定义语音数据集。

二、终期实现：完整的离线语音智能家居模拟

1. 硬件扩展

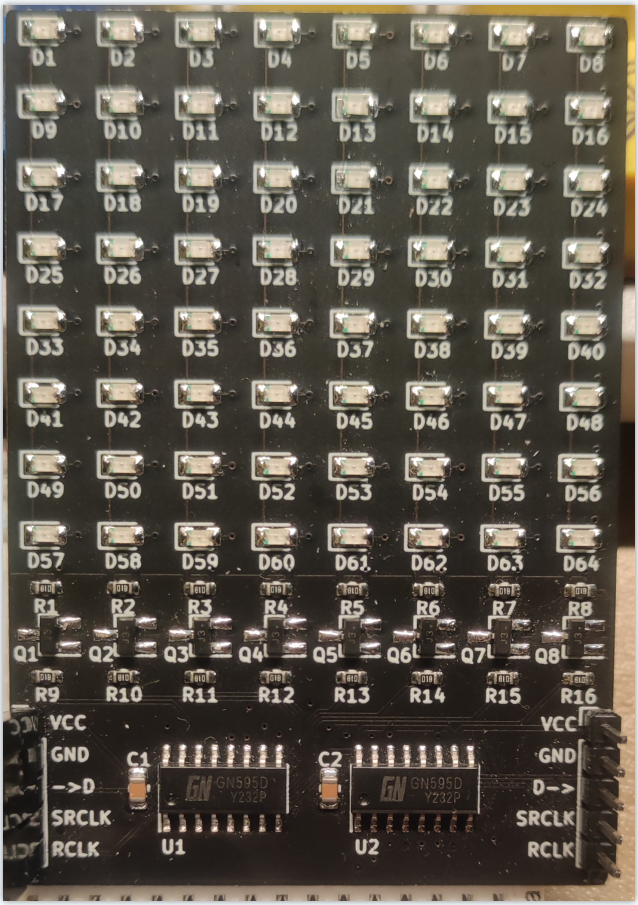

• 8x8 LED点阵屏：通过两片74HC595串联控制，仅需3个GPIO引脚。

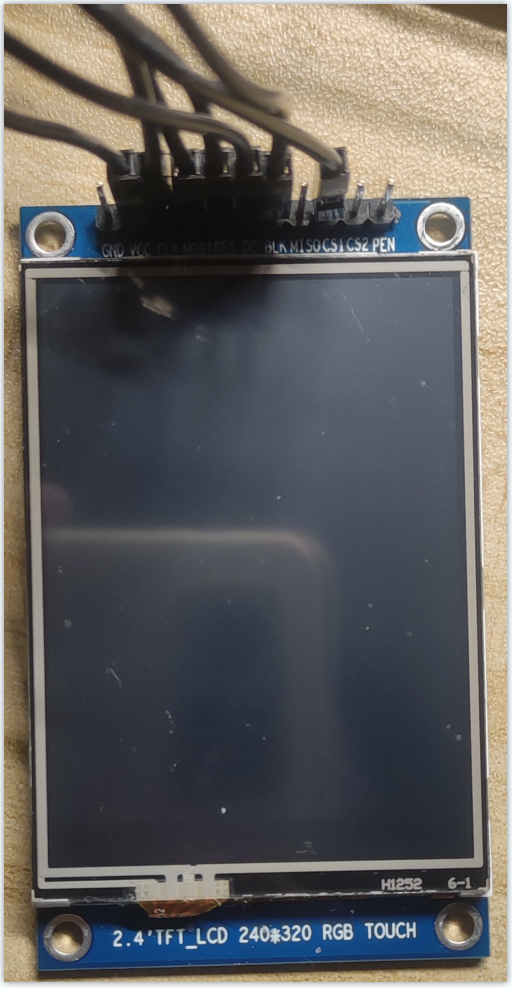

• 2.4寸触摸屏：驱动芯片为ILI9341，用于显示GUI及识别结果。

2. 软件实现

（1）大规模自定义模型训练

数据采集与处理：为了提升识别率，我们系统性采集了5个关键词（“打开”、“关闭”、“开灯”、“关灯”、“测试”）的语音数据。邀请10位发言人，每人每个词录制约30条，共获得约1500条原始语音。随后进行精细的裁剪和格式转换，确保每条语音长度合适且格式规范。

数据集整合：将处理好的5类语音文件夹（重命名为英文open， close， kai， guan， test）移至ai8x-training/data/KWS/raw目录下，与原有官方数据集合并。

关键脚本修改：

1. kws20.py：

   • 更新class_dict字典，加入新增的5个类别。
   • 修改datasets列表中KWS_20的output字段，定义我们最终要训练的9个关键词（'backward'，'forward'，'open'，'close'，'kai'，'guan'，'test'， 'left'， 'right'）和一个UNKNOWN类。
   • 对应调整weight权重。
   • 将KWS_20_get_datasets函数中的num_classes参数改为9（不含UNKNOWN）。

2. 模型配置文件：修改ai8x-training/models/ai85kws20net.py中AI85KWS20Net类的num_classes参数为10（9个关键词+1个未知类）。

执行训练与部署：

# 在 ai8x-training 目录下执行训练
./scripts/train_kws20.sh
# 训练完成后，在 ai8x-synthesis 目录下进行量化与生成
./scripts/gen_kws20_max78000.sh

将生成的cnn.c、cnn.h、weights.bin文件复制到自己的MAX78000工程中，并更新main.c中的关键词数组。

（2）LVGL图形库移植与显示优化

为在屏幕上实现美观的GUI，我们尝试移植LVGL v8.3。主要步骤包括：

• 将LVGL源码加入项目。
• 实现disp_init()（基于MAX78000官方TFT驱动）和disp_flush()（用于刷新显示）两个关键函数。
• 调用lv_port_disp_init()初始化显示驱动。

遇到的问题与解决：移植LVGL 8.3后，编译出现Flash空间溢出错误（溢出约13KB）。为解决此问题，我们回退至更轻量级的LVGL 7.11版本，成功编译并运行。

（3）应用逻辑整合

在主循环中，将语音识别结果与硬件控制、GUI更新联动：

• 识别到“开灯”/“kai”等指令，点亮LED点阵并更新屏幕状态。
• 识别到“关灯”/“guan”等指令，关闭LED点阵。
• 屏幕通过LVGL控件实时显示当前识别出的关键词和系统状态。

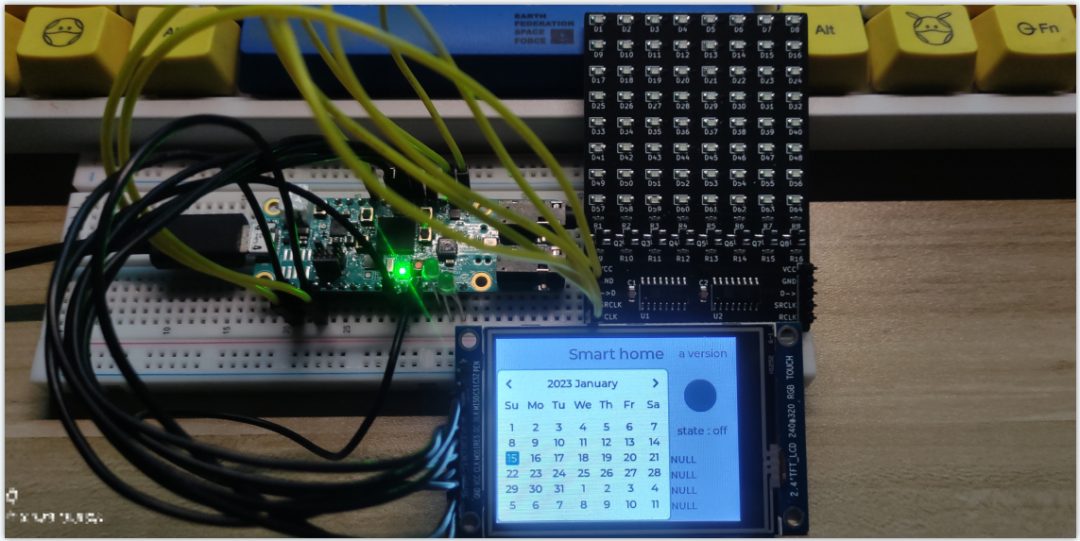

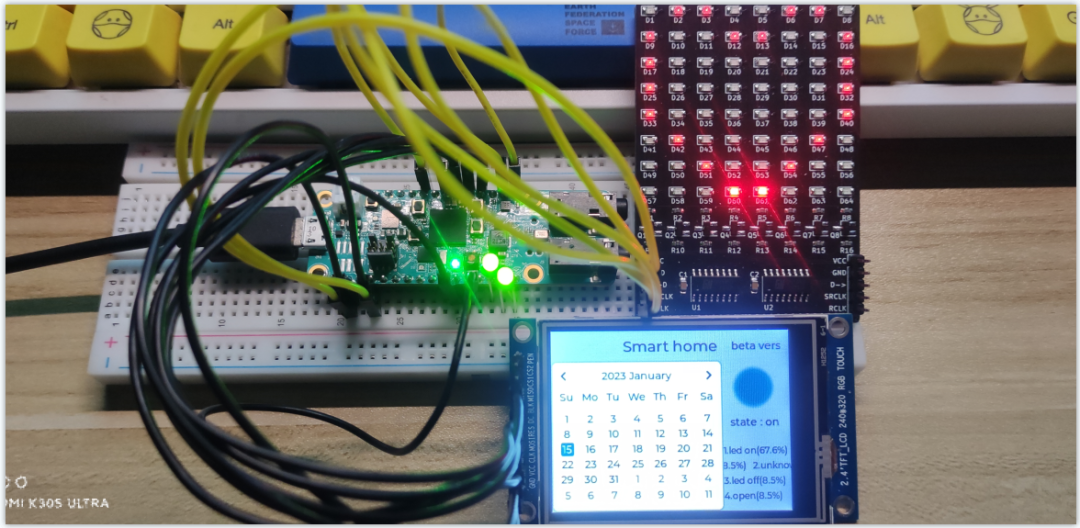

3. 项目成果展示

最终项目实现了离线、多关键词的语音识别，并能可靠地控制LED点阵显示不同图案，同时在TFT屏幕上通过简洁的GUI提供视觉反馈。整个系统运行在MAX78000这一低功耗的边缘设备上，无需连接网络。

4. 总结

本项目完成了一个从模型训练、优化部署到上层应用开发的完整边缘AI案例。核心体会在于：针对边缘设备的模型训练，高质量、足量的自定义数据集是识别效果的关键；同时，在资源受限的MCU上进行开发，需要权衡功能与资源（如Flash/RAM空间），例如在图形库选型上选择更轻量的版本。通过本次实践，深入掌握了MAX78000 AI MCU在离线语音识别场景下的全栈开发流程。
