本次拆解对象为一款市面上主流的超薄蓝牙键盘，其最大特点是轻薄便携且价格亲民。我们将通过详细的硬件拆解，探究其内部设计逻辑与成本控制之间的关系。
产品外观与初步拆解
键盘采用绿色外观设计，机身轻薄，实测厚度约为6mm。背面由一块金属面板覆盖，通过12颗沉头螺丝固定。沉孔工艺确保了螺丝拧紧后能与外壳保持平整，提升了整体质感。

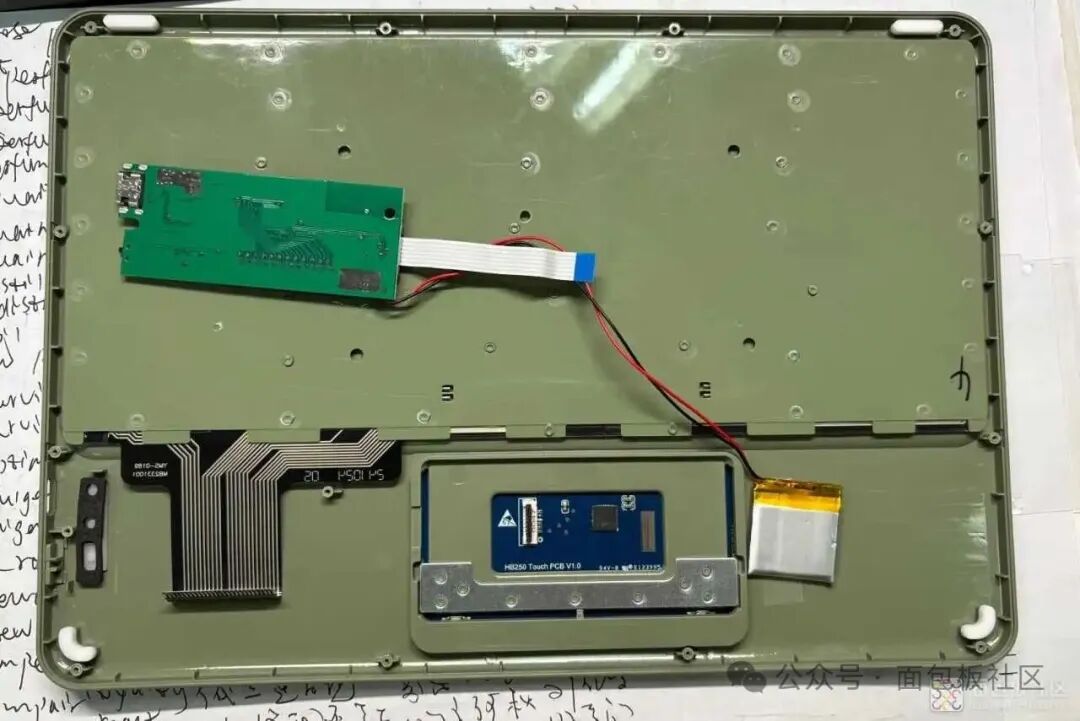

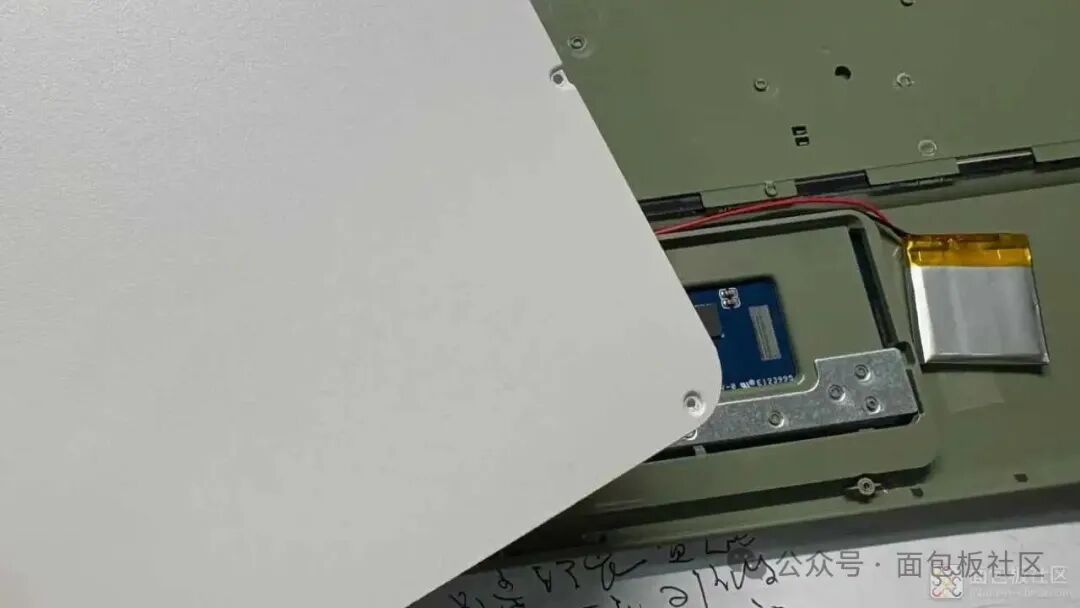

移除背板后，内部结构一览无余。主要部件包括一块锂电池、一块主控板以及一块独立的触摸板。
核心部件详解
1. 供电系统
键盘内置一块容量为110mAh的锂电池。官方宣称在正常使用下续航可达30天，这与低功耗的芯片选型密切相关。
充电管理由一颗型号为3181的线性充电芯片负责。这是一款专为单节锂电池设计的充电管理芯片，其最大充电电流可达1A，充电效率与安全性是此类消费电子的设计重点。
2. 主控板与核心芯片

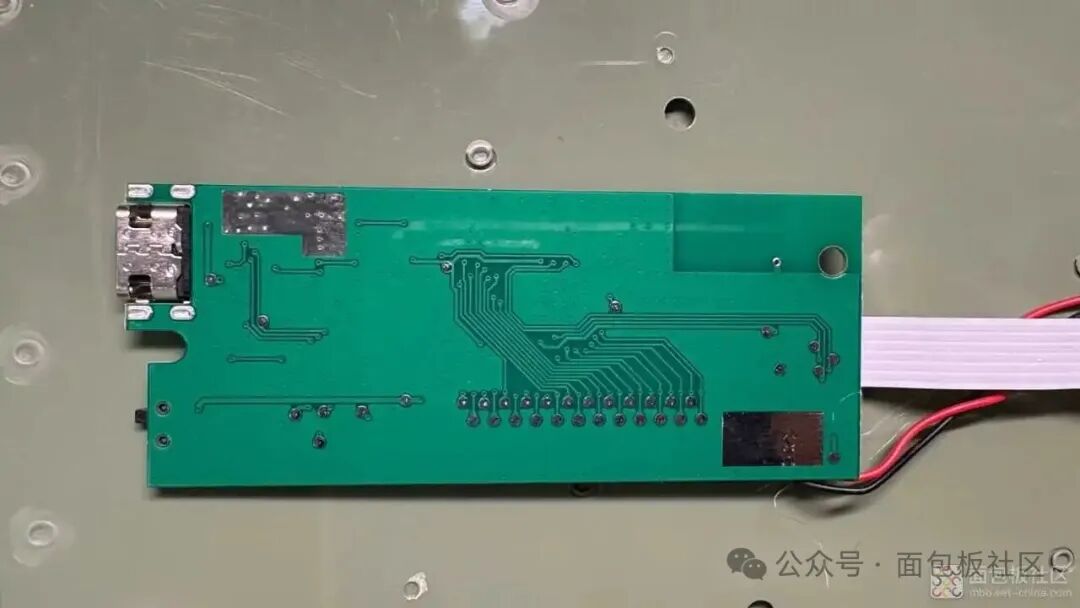

主控板正面集成了键盘的大脑——蓝牙主控芯片、存储芯片及充电管理电路。
- 存储芯片 (EEPROM)：采用FT24C256A芯片，通过I2C总线与主控连接，用于存储键盘的配对信息、配置参数等数据。
- 蓝牙主控芯片：核心是一颗来自易兆微的YC1026芯片。该芯片支持蓝牙3.0+5.0双模以及2.4G私有协议，专为2400MHz~2483.5MHz ISM频段设计，注重低功耗与高性能。其内核包含一个增强型8051单片机以及一个用于链路管理的32位RISC核心，是整套嵌入式系统的运算与控制中心。
- 接口部分：主控板上预留了矩阵键盘的软排线接口和触摸板接口。
3. 输入模块：矩阵键盘与触摸板
- 键盘矩阵：按键采用薄膜触点加橡胶碗的结构，通过一条塑料材质的软排线（FPC）与主控板连接。排线以矩阵扫描的方式布局，直接连接到每个按键下方。需要注意的是，此类塑料排线不耐高温，维修时需格外小心。

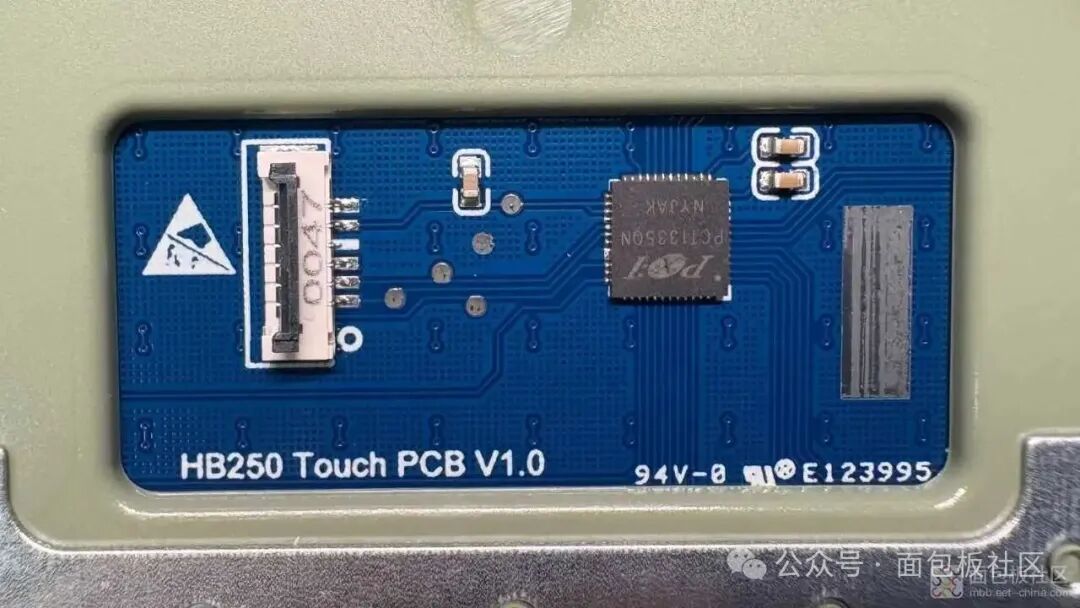

- 触摸板：独立的一块小板，主控芯片为PCT1335QN。这是一款支持最多5点触控的触控芯片。通过分析其PCB走线并与主控板的连接方式判断，两者之间通过SPI接口进行通信，确保了触摸数据的高速、可靠传输。
拆解总结与评价
通过此次拆解可以看出，这款超薄蓝牙键盘的硬件设计思路清晰，采用了高度集成化的芯片方案来压缩体积与成本。YC1026三模蓝牙芯片兼顾了连接性能与功耗，PCT1335QN提供了基础的多点触控功能。
总体而言，其内部设计中规中矩，没有采用特殊的复杂电路或冗余设计，所有元器件的选型都紧密围绕实现基本功能和控制成本展开。这种设计哲学恰恰符合其市场定位：一款以满足日常文字输入和便携需求为首要目标的经济型外设。其长期的稳定性与耐用性，则取决于代工厂的做工品质与供应链管理水平。
|
