硬核拆解ThinkBook接收器：高通CSR8670C芯片加持，沉金工艺详解

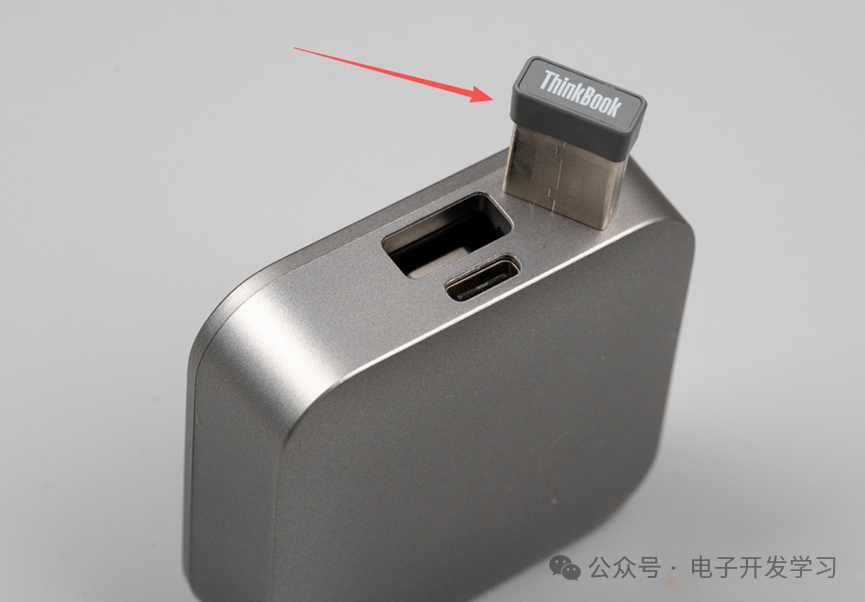

近期以低价入手了一款库存的 ThinkBook 双模耳机，经过初步拆解，发现其内部做工与用料相当扎实。这款耳机设计上的一个亮点在于侧面巧妙地收纳了一个 USB 接收器，便于连接电脑使用。

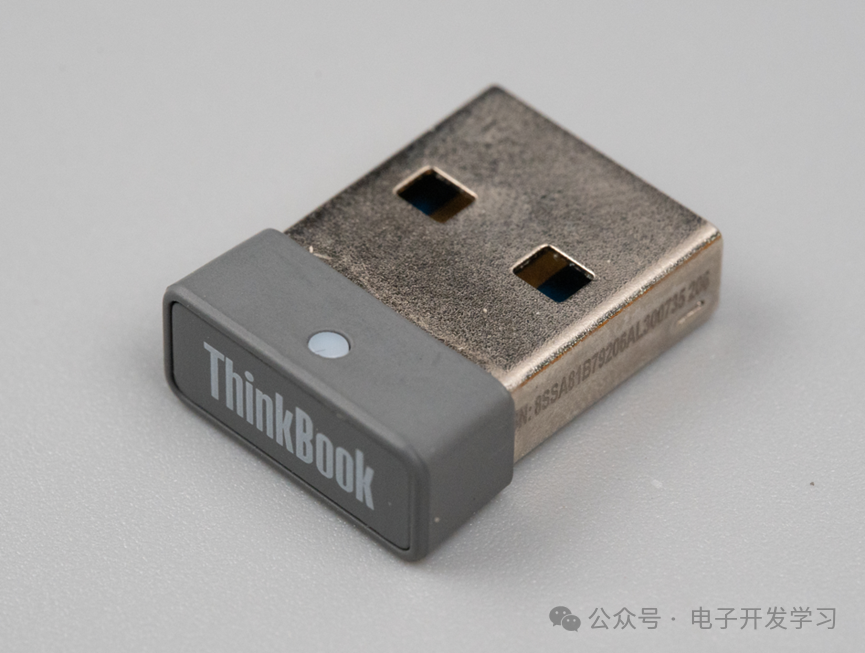

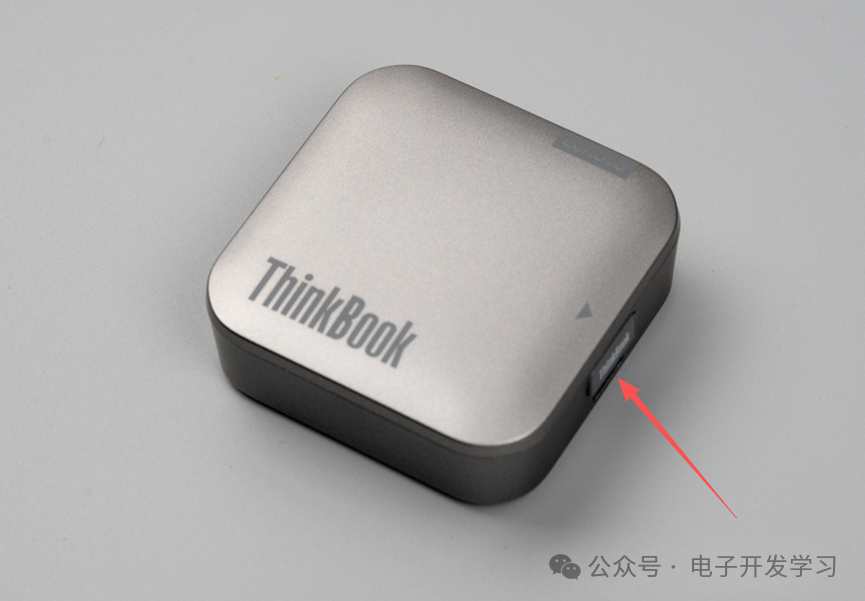

这就是那个接收器，尺寸规格与常见的无线鼠标接收器基本一致，非常小巧。

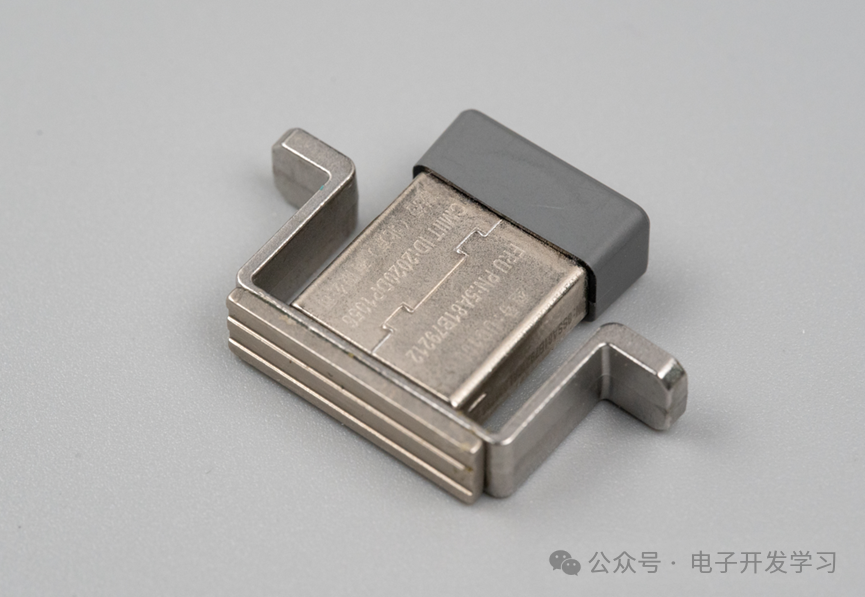

收纳盒内部设计颇具巧思，包含一个弓形金属架，背部贴有磁铁，通过磁吸方式稳固地吸附接收器。

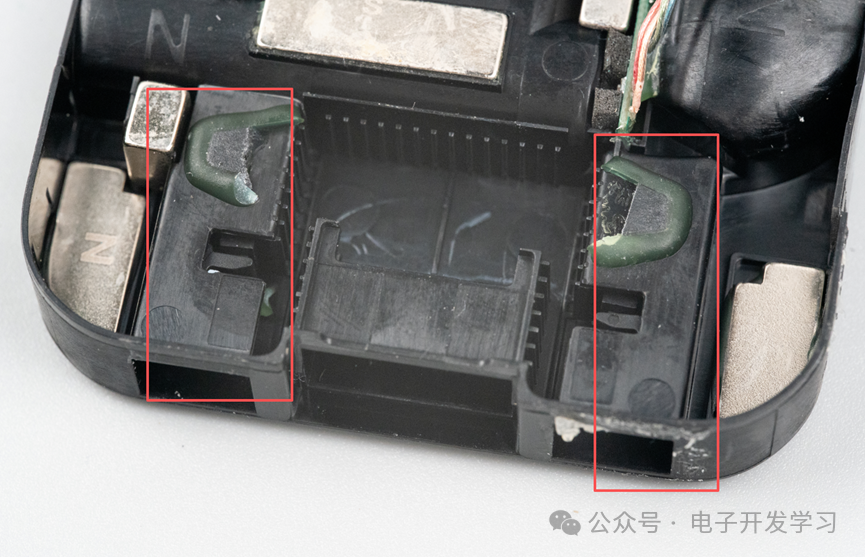

此外，这两个位置还设计了精密的机械结构，确保用户在用力按下后，接收器能够顺畅弹出，提升了使用的便捷性。

应读者的要求，今天我们将深入拆解这个 USB 接收器，一探其内部乾坤。

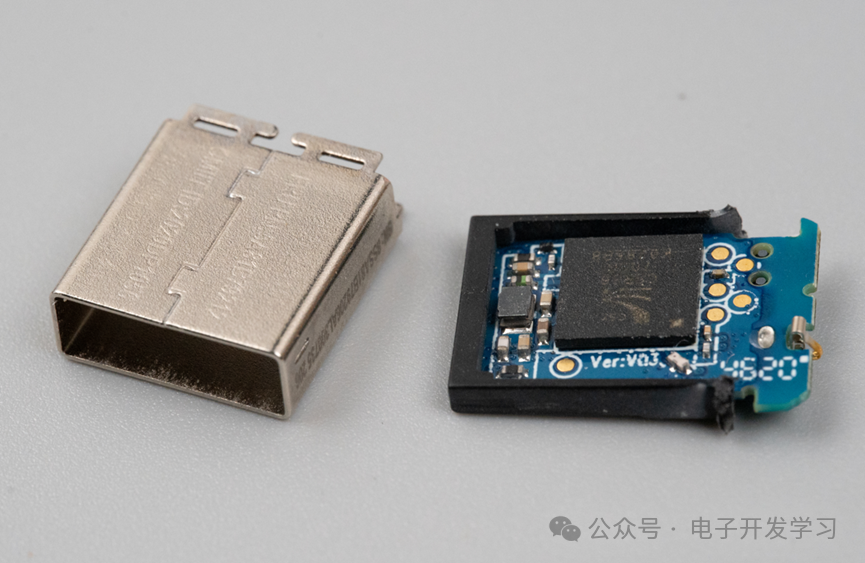

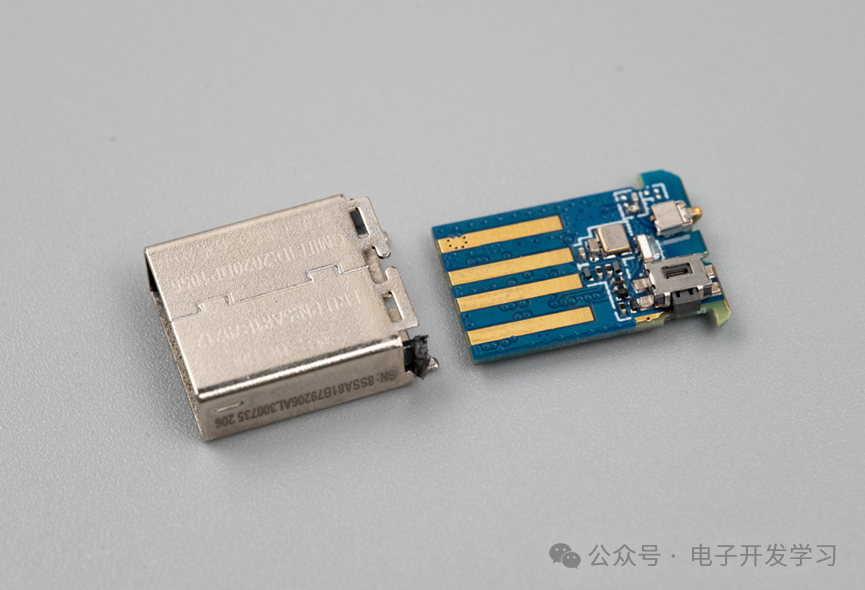

去除外部塑料壳后，可以轻松地将电路板从 USB 金属外壳中抽取出来。

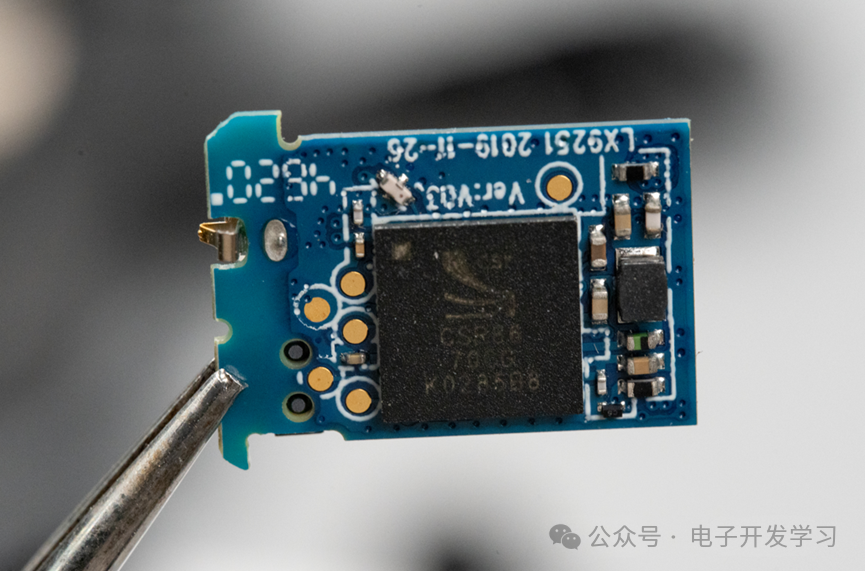

电路板正面搭载了一颗核心芯片——CSR8670C。这是一款来自 Qualcomm（高通）的高性能蓝牙音频 SoC 芯片，内置了 80MHz 的 24bit DSP（数字信号处理器）。值得注意的是，天线位置采用了净空处理，未进行铺铜，以保证信号传输质量。

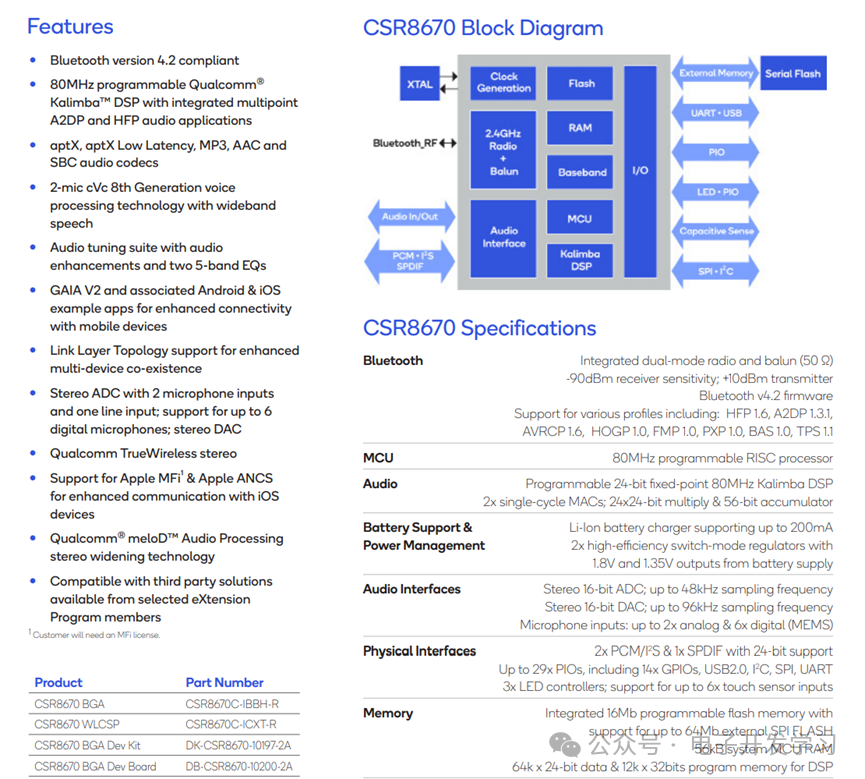

上图为数据手册中关于该芯片关键特性的详细描述，可见其在音频处理方面的强大能力。

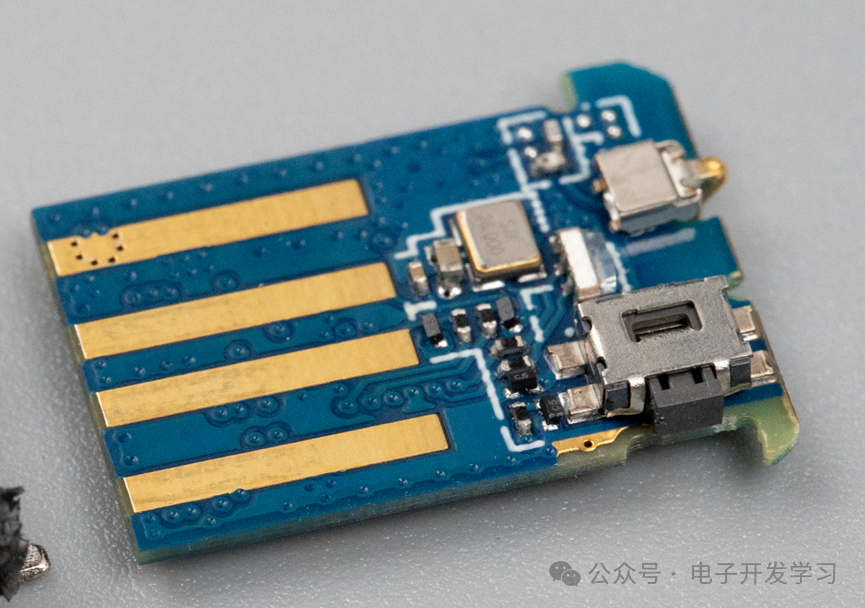

翻看电路板的另一面，布局相对简洁。包含一个天线触点、一颗 3225 封装的 26MHz 晶振、一颗 LED 指示灯以及一个微动按键。此外，PCB 上裸露的四个长条形焊盘，自然构成了 USB 接口的 VBAT、D-、D+、GND 四个信号触点。PCB 采用了蓝色油墨搭配沉金焊盘工艺，不仅美观，也保证了电气连接的可靠性。

经测量，该 PCB 板的厚度为 0.6mm。在焊接上主控芯片后，USB 焊盘一侧的总厚度恰好达到 1.5mm。这个厚度设计非常精准，套上塑料壳后，能够完美插入 USB 接口的金属外壳中，严丝合缝。

总结来看，这个 USB 接收器虽然体积小巧，但在做工和用料上毫不含糊。板子尾端两侧设计的钩子，能紧密挂住塑料尾壳，细节处理到位。对于喜欢折腾 数码 产品的玩家来说，如果能以几十元的价格拿下这款耳机（假设电池无恙），确实是一个性价比极高的选择。
