太赫兹光子芯片与AI处理器架构设计前沿技术

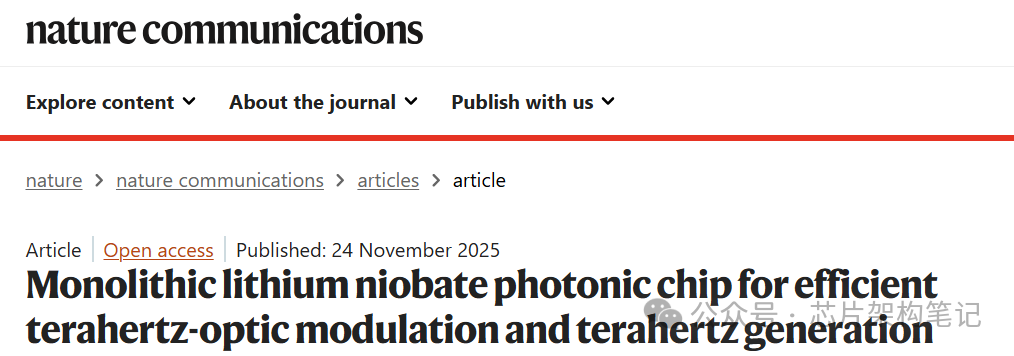

太赫兹（THz）频段位于微波与红外频率之间，是实现先进成像、传感、通信和光谱技术的关键频谱资源。与微波光子学类似，太赫兹光子学为关键的太赫兹光学接口问题提供了极具前景的解决方案，例如太赫兹光调制和太赫兹波的光学生成。

通过单片集成光子芯片，可以有效解决这些问题，实现高效的太赫兹-光学双向交互。这类芯片利用了强大的二阶光学非线性效应以及对光波/太赫兹波的有效约束，能够在高达500 GHz的频率下实现高效的太赫兹光调制和连续太赫兹波生成。实测的连续波太赫兹生成效率在500 GHz下达到了 4.8×10^−6 /W，相较现有基于铌酸锂的可调谐太赫兹发生器，性能提升了十倍。研究人员进一步利用了光学太赫兹生成过程与片上调制器的相干特性，实现了65 GHz的高速电控太赫兹调制。这一芯片级的太赫兹光子平台，为构建更紧凑、高效且经济的太赫兹系统铺平了道路，广泛应用于通信、传感和人工智能感知等领域。

相关技术延伸：AI处理器架构设计核心

掌握芯片级系统的设计与实现，是驾驭如太赫兹光子芯片等前沿硬件的基石。在现代计算领域，AI处理器的架构设计尤为关键，它直接决定了深度学习模型的计算效率与能效。

一个完整的AI处理器设计涵盖从算法到硬件的全栈知识。设计者需要深入理解深度学习模型（如Transformer）的算法原理与计算特性，并熟悉主流AI芯片架构（如GPU的流处理器阵列、TPU的脉动阵列）的设计哲学与评估方法。

在硬件实现层面，核心模块包括：

• 计算引擎：标量、向量及通用矩阵计算单元（如脉动阵列）的设计，涉及浮点运算单元、数据流控制等。
• 存储体系：针对数据复用设计的多级存储结构、Bank划分策略以及与高带宽内存（HBM）的接口。
• 通信与控制系统：基于片上网络（NoC）、AXI总线协议的互连设计，以及采用RISC-V指令集并面向AI扩展的微内核控制子系统。

通过系统性地学习这些模块的设计与集成，工程师能够掌握从特定运算单元优化到完整SoC集成的技能，为开发包括太赫兹处理单元在内的各类专用加速芯片打下坚实的理论与实践基础。
