PCB如何成为电子工业的基石：连接与承载一切的制造工艺与产业链分析

当我们讨论电子产业时，目光往往聚焦于芯片。然而，真正将整个电子世界“连接”并“承载”起来的，是一块你可能从未留意过的基石——PCB（印刷电路板）。

拆开你的手机、电脑、路由器或汽车控制器，映入眼帘的那块绿色板子就是它。如果说芯片是设备的大脑，负责思考和运算，那么PCB就是骨骼与神经网络，决定了所有功能单元能否协同、稳定地运行。

今天，我们将从核心制造流程、完整产业链、广泛的应用场景以及前沿发展趋势入手，为你系统性地解析这块支撑现代文明的“沉默基石”。

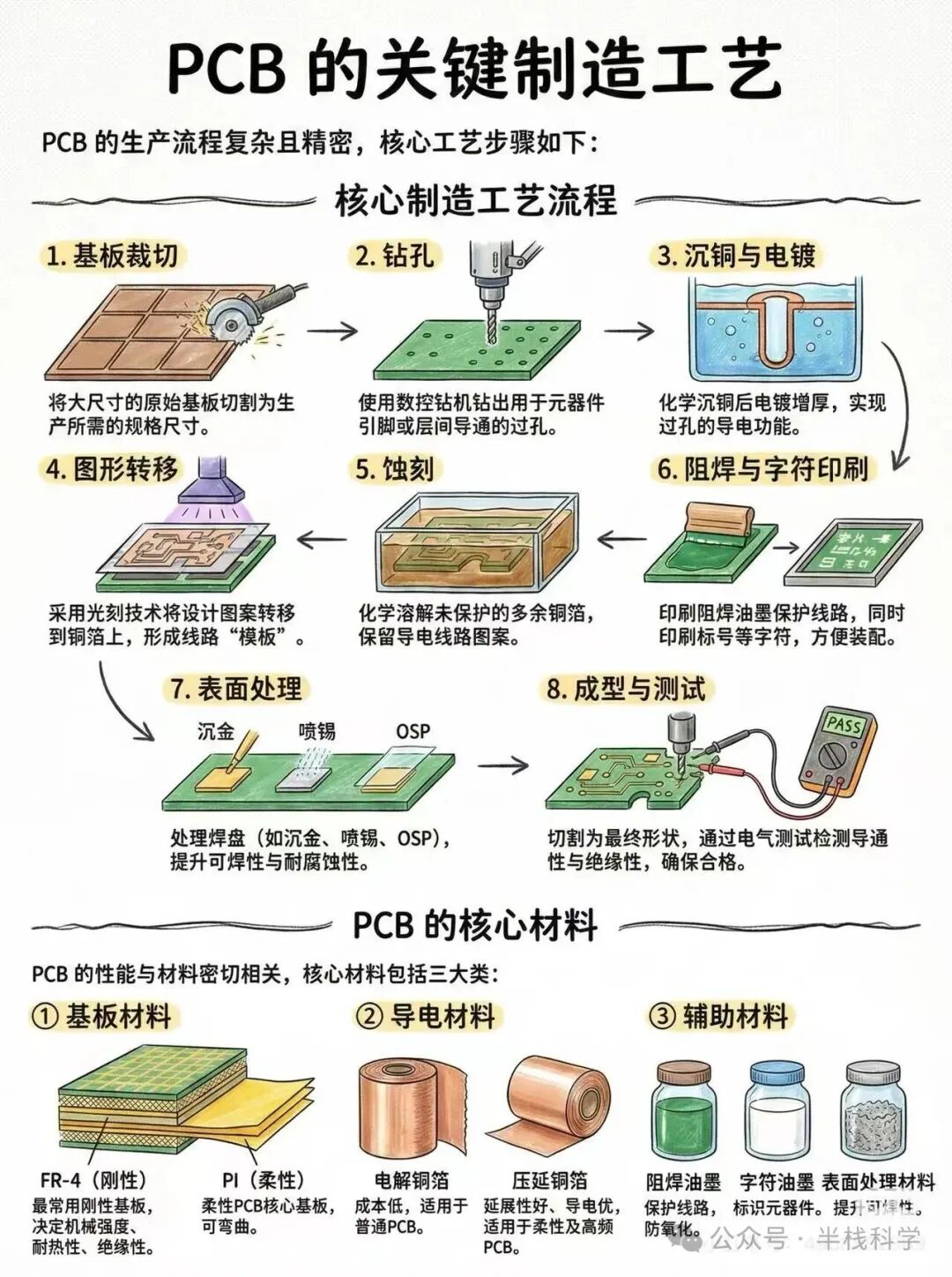

一块PCB是如何诞生的：精密且复杂的制造系统

许多人误以为PCB制造只是简单的“印刷电路”。事实上，这是一项融合了材料科学、化学工艺、精密机械与微米级加工技术的复杂工业系统。

第一步：基板裁切——奠定物理基础

制造并非始于一块小板，而是从一整张大型覆铜板（CCL）开始。工厂首先根据设计图纸的尺寸进行裁切，这决定了后续所有加工的物理基础。这一步看似简单，但基板材料的选择直接决定了成品PCB的散热能力、机械强度及耐高温性能。

第二步：钻孔——构筑信号“立体交通网”

一块多层PCB上可能分布着上万个微孔。这些孔绝非装饰，它们承担着两大核心功能：为元器件引脚提供安装位置，以及实现电路层与层之间的信号互联。在现代高密度设计中，这些孔的孔径已细小到肉眼难以辨识。

第三步：沉铜与电镀——赋予“孔洞”生命

刚刚钻出的孔壁是绝缘的。必须通过化学沉铜和后续的电镀工艺，在孔壁内形成一层均匀、致密的金属导电层。这个过程的质量，直接决定了多层电路板内部信号传输的稳定性和可靠性。

第四步：图形转移（光刻）——将蓝图微缩至板面

通过曝光设备，利用光刻技术将设计好的电路图形精准地转移到覆铜板的铜层上。这听起来类似于印刷，但其精度已达到微米级别，在本质上与半导体制造中的部分工艺原理相通。

第五步：蚀刻——留下真正的电路脉络

通过化学药液将未被光刻胶保护的、多余的铜箔腐蚀溶解，只留下设计所需的线路图形。从这一刻起，承载电气连接的物理电路才真正诞生。

第六步：阻焊与丝印——提供保护与标识

我们常见的绿色（或其他颜色）涂层，其实是阻焊层。它的作用至关重要：防止焊接时线路间发生短路，保护铜线免受氧化侵蚀，从而整体提升产品的长期可靠性。板面上的白色文字或符号则是丝印层，用于标识元器件位置、型号等信息，方便后续的组装与检修。

第七步：表面处理——决定焊接成败的关键

焊盘需要进行表面处理以保障其可焊性与耐久性。常见工艺包括：

• 沉金（ENIG）：稳定性好，适用于高可靠性产品。
• 喷锡（HASL）：成本较低，工艺成熟。
• OSP（有机保焊膜）：环保，适用于高密度板。

第八步：测试与成型——出厂前的终极考验

每一块PCB在切割成最终外形后，都必须经过严格的电气测试，主要检查：

• 是否存在断路（开路）
• 是否存在短路
• 绝缘性能是否异常
  只有通过所有测试的板子，才能被认定为合格产品，进入下一环节。

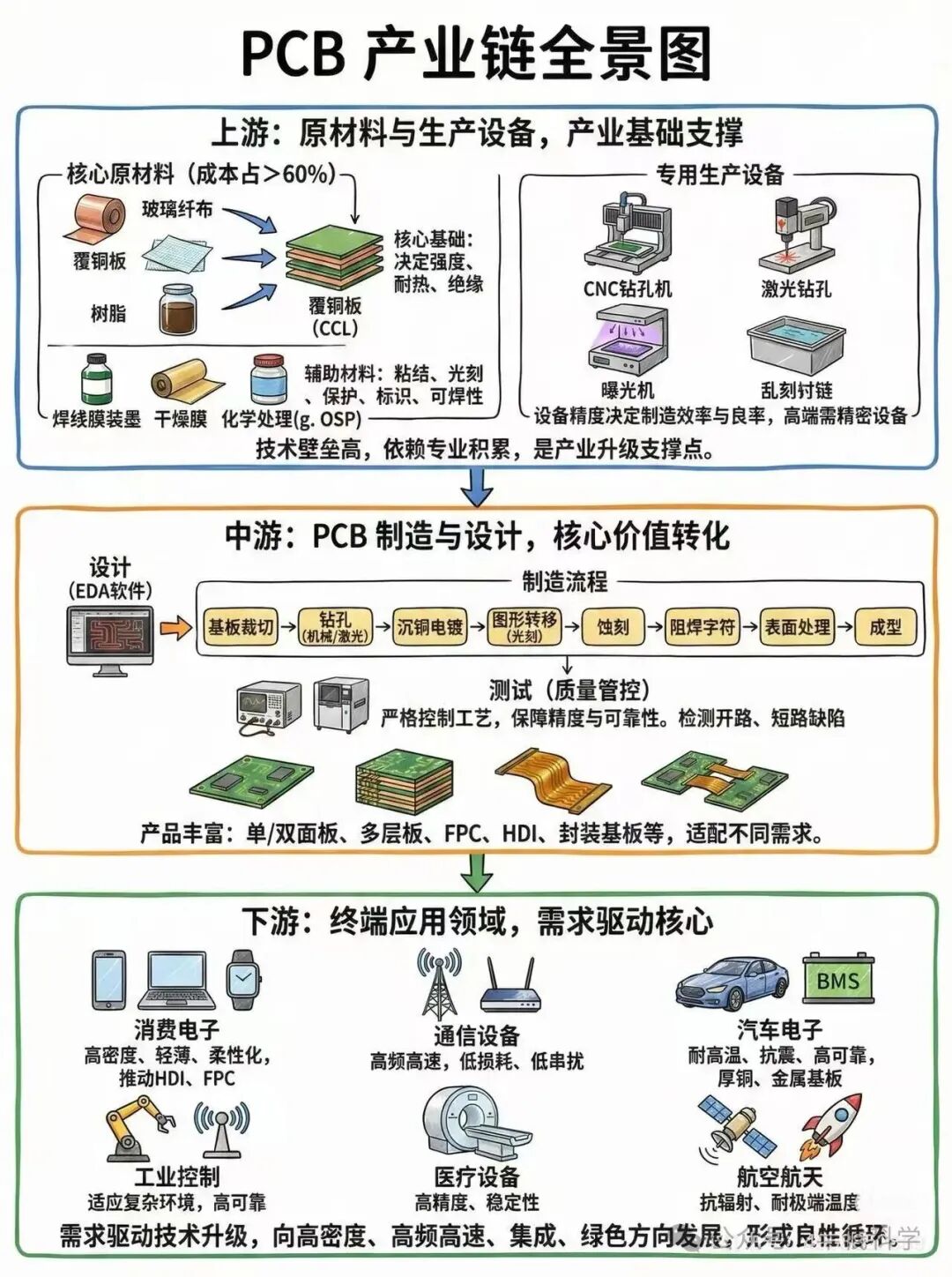

PCB产业链全景：一条典型的硬核制造链条

PCB的生产并非由单一工厂完成，它背后是一条绵长且专业分工明确的产业链。

上游：材料与设备——产业基石

主要包括覆铜板、铜箔、专用树脂、光刻胶、化学药水等核心原材料，以及高精度钻孔机、曝光机、激光直接成像设备等专用生产设备。原材料成本通常占据PCB总成本的60%以上，因此，谁掌握了核心材料与技术，谁就掌握了价值链的关键环节。

中游：设计与制造——价值转化核心

工程师使用专业的EDA软件进行电路设计与仿真，随后制造工厂将执行包含上述八大步骤在内的数十道精密工序。这是整个产业链中技术、经验与知识密度最高的环节，也是将设计蓝图转化为实体产品的核心。

下游：应用领域——无处不在的需求驱动

几乎所有电子设备都离不开PCB，其下游应用极其广泛：

• 消费电子：手机、电脑、可穿戴设备，追求高密度与轻薄化。
• 通信设备：5G基站、路由器、交换机，要求高频高速、低信号损耗。
• 汽车电子：新能源汽车电控、ADAS系统，强调高可靠性、耐高温与抗震动。
• 工业控制：PLC、工业机器人，需适应复杂严苛的工业环境。
• 医疗设备：监护仪、影像设备，对精度与稳定性要求极高。
• 航空航天：卫星、飞行器，必须具备抗辐射、耐极端温度等特种性能。

可以说，PCB是电子信息产业最基础、最核心的配套产品，没有它，现代电子工业将无从谈起。

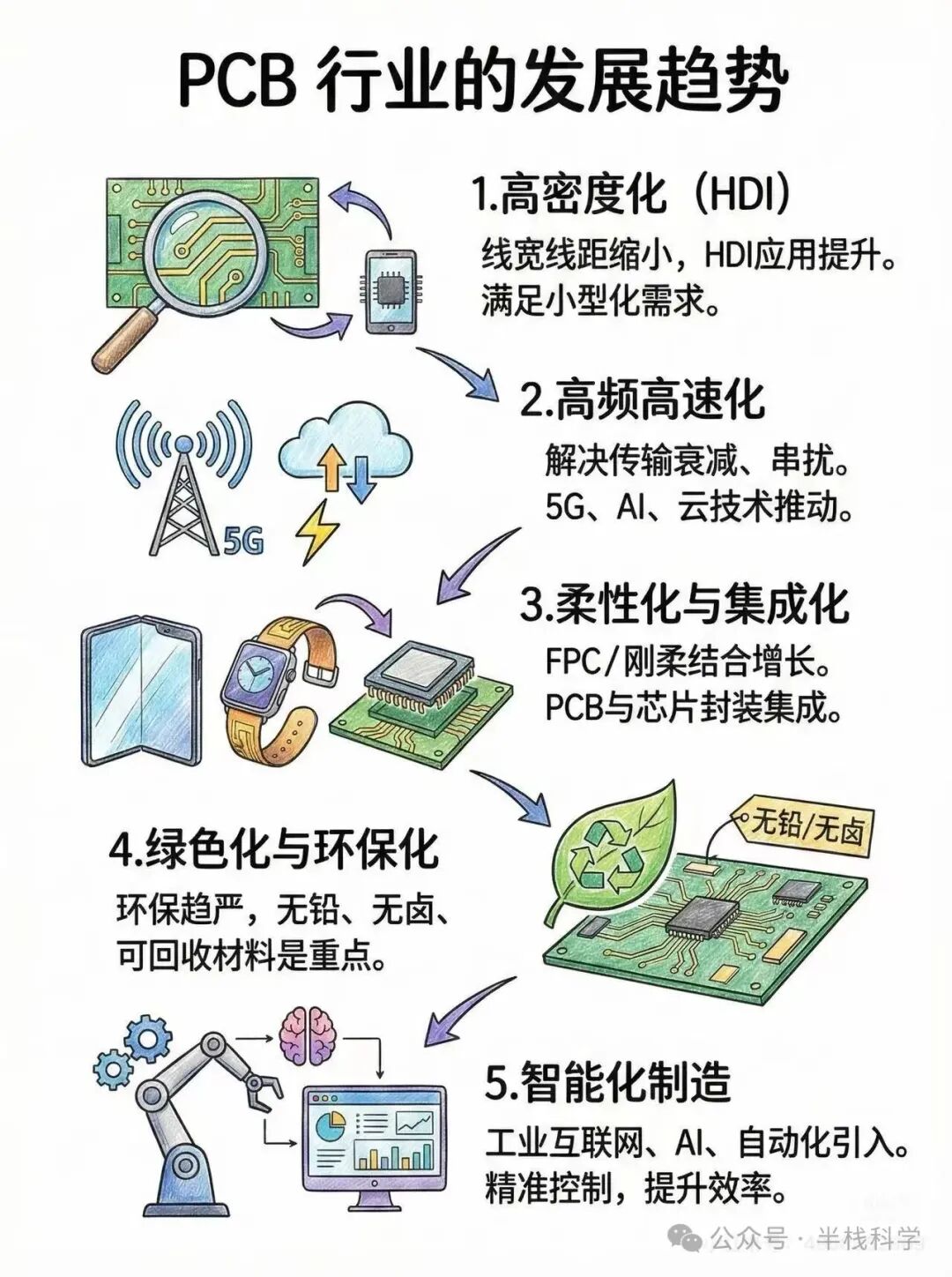

PCB为何越来越重要：技术演进与未来趋势

不少人认为PCB是传统成熟行业，实则它正随着技术进步而快速迭代升级。

1. 高密度互连（HDI）

电子设备持续小型化、功能集成化，推动PCB线宽/线距不断缩小，埋盲孔技术广泛应用，以满足更高密度的布线和更小的空间占用需求。

2. 高频高速化

5G通信、人工智能、云计算等技术的兴起，对信号传输的完整性和速率提出了极致要求。这驱动PCB材料向低损耗（Low Dk/Df）方向发展，并需解决阻抗控制、串扰抑制等一系列高频设计挑战。

3. 柔性化与集成化

可折叠设备、可穿戴电子及空间受限的汽车电子市场，带动柔性电路板（FPC）和刚柔结合板的需求爆发。同时，PCB与芯片封装（如SiP）的界限逐渐模糊，向更高层次的系统集成迈进。

4. 绿色制造

全球环保法规日趋严格，推动PCB行业全面转向无铅焊接、无卤素基材，并积极探索可回收材料和更清洁的生产工艺。

5. 智能化制造

工业互联网、人工智能与自动化技术的深度引入，正在重塑PCB工厂。通过大数据分析实现工艺优化、缺陷预测和精准控制，制造过程正变得越来越“智慧”，良率与效率得到显著提升。

结语

芯片决定了电子设备性能的理论上限，而PCB则决定了这一性能能否在现实世界中稳定、可靠地实现。它虽鲜少站在聚光灯下，却默默地支撑着从日常消费到前沿科技的所有电子应用。看似普通的工艺背后，凝结了材料、化学、机械、电子等多个学科的智慧结晶，堪称现代工业的缩影。
