在半导体制造领域,任何微米甚至纳米级的缺陷都可能导致芯片失效,因此对生产全流程进行精密的质量检测至关重要。自动光学检测(AOI)设备,正是基于高精度光学成像与先进图像处理技术的自动化检测系统,它能够快速、准确地识别从硅片到封装芯片各环节出现的各类瑕疵,从而在提升生产效率的同时,牢牢守住产品良率的生命线。

设备构成与技术原理

一套完整的AOI半导体设备主要由光学成像系统、机械运动系统以及图像处理与分析系统三大核心部分协同工作。

光学成像系统是获取高质量检测图像的基石。它通常包含照明光源、成像镜头和图像传感器。光源多采用LED,因其发光效率高、寿命长,且可通过不同波长的光来针对性凸显特定类型的缺陷(如利用特定颜色的光更容易发现表面污染)。镜头负责将物体清晰地成像于传感器上,其分辨率与视场角需要根据检测目标的尺寸和精度要求进行权衡选择。图像传感器则负责完成光电转换,目前主流的CCD与CMOS两种类型中,CMOS凭借其成本、速度和集成度上的优势,在AOI设备中的应用越来越广泛。

机械运动系统确保了被检测物体(如硅片或封装基板)能够被精确地承载、定位和移动。高精度的XYZθ工作台可以实现多方向的平移与旋转定位,而机械手臂则用于实现自动化的上下料操作。两者的紧密配合,保障了整个检测流程的稳定与高效运行。

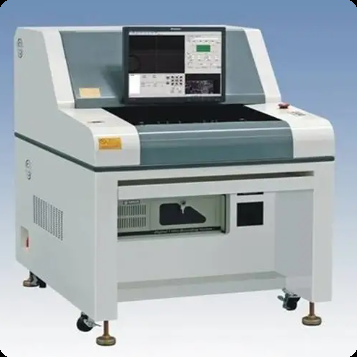

半导体制造AOI设备示意图

图像处理与分析系统堪称整个设备的“大脑”,它包含了硬件与软件两大部分。硬件如工业计算机、图像采集卡等,负责处理与存储海量的图像数据。软件则集成了从图像预处理、特征提取到缺陷识别与分类等一系列核心算法。早期的AOI系统多采用基于规则的模板匹配方法,而如今,随着机器学习与深度学习算法(如卷积神经网络CNN)的引入,系统对于复杂、多变缺陷的识别准确率与适应性得到了革命性的提升。

其基本工作原理遵循一个清晰的流程:首先,通过光源照射被检物体,反射或透射的光线经由镜头在图像传感器上形成光学图像,并转化为数字信号。接着,系统对原始图像进行预处理(如去噪、对比度增强),以优化图像质量。然后,提取图像中的关键特征(如边缘、纹理、形状)。最后,通过预设的算法规则或训练好的AI模型,将这些特征与标准进行比对分析,从而完成缺陷的识别、定位与分类。

在半导体制造中的应用场景

AOI设备在半导体制造链条中应用极为广泛,几乎贯穿了从硅片制造到芯片封装测试的全流程。

硅片制造前端环节,AOI能精确检测硅片表面的划痕与颗粒污染。对划痕长度、宽度、深度的测量,有助于评估其对后续芯片电学性能与机械强度的潜在影响;而对污染颗粒的大小、形状与数量进行统计,则是监控生产环境洁净度、保障光刻等关键工艺精度的直接依据。

此外,AOI设备还能用于测量硅片的几何参数,如厚度与平整度(TTV、TIR)。厚度均匀性直接影响芯片的性能一致性与散热效率;而平整度则关乎光刻、蚀刻等图形化工艺的套刻精度。通过白光干涉、激光三角测量或结构光等技术进行非接触式测量,能为工艺调整与优化提供实时数据反馈。

半导体封装领域,AOI的应用则更加深入和多样化。无论是传统封装(如BGA、QFP)中的芯片贴装(Die Attach)位置精度、引线键合(Wire Bonding)的弧度和形状检测,还是在先进封装(如晶圆级封装WLP、2.5D/3D封装)中面临的挑战——例如凸点(Bumping)的高度与共面性、重布线层(RDL)的微米级线宽线距、以及晶圆切割(Dicing)后产生的崩边和裂纹等,AOI都是保障封装可靠性与最终产品良率的核心装备。

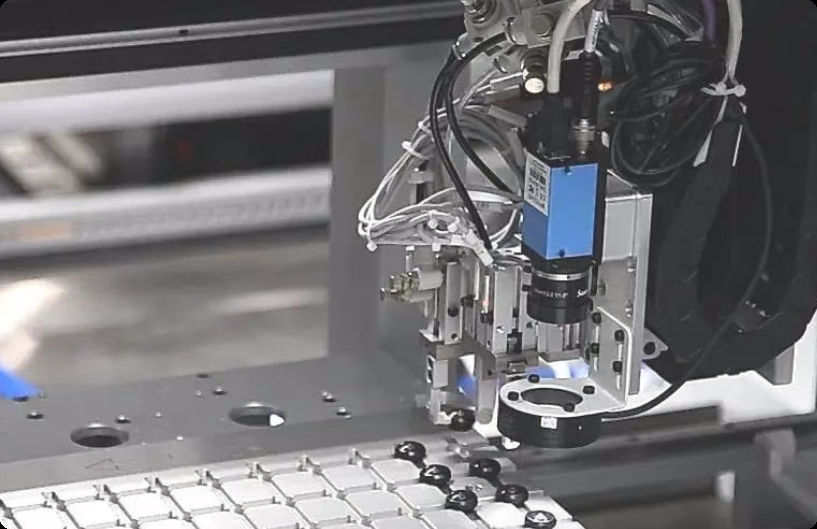

AOI设备检测芯片封装工艺

发展历程与行业意义

AOI检测技术最初广泛应用于PCB(印刷电路板)行业,随后逐步向精度要求更高的半导体产业渗透。其发展驱动力主要来自两方面:一是半导体元件集成度不断提高所带来的“零缺陷”近乎苛刻的质量要求;二是人工成本上升以及人工目检在效率、一致性和可持续性方面的天然局限。AOI系统实现了检测流程的自动化、标准化与高速化,能够7x24小时持续工作,显著提升了生产节拍和产品质量的稳定性。

从市场格局来看,半导体领域已成为AOI设备最重要的增长点之一。特别是在全球范围内先进封装产能持续扩张的驱动下,中国市场对于高端封装测试用AOI设备的需求不断增长。目前该市场主要由国际知名厂商主导,但可喜的是,国产设备厂商正加速在先进封装等高端领域的研发与布局,不断取得技术突破,市场竞争力日益增强。

总而言之,AOI半导体设备是保障半导体产业高质、高效制造的关键技术装备。它通过融合精密光学、高精度机械与智能算法,构建了一道快速、精准的质量防线。随着半导体技术不断向更小节点、更复杂三维结构演进,对检测技术也提出了更高要求。未来,AOI设备必将向着更高分辨率、更快检测速度、更智能的缺陷分析方向持续进化,在半导体产业链中扮演愈加不可替代的“质量守门员”角色。如果你对这类融合了光学、机械与人工智能的硬核技术讨论感兴趣,欢迎来云栈社区的相关板块继续交流探讨。
