Windows Server 2019 PXE与WDS图文配置指南：从零搭建批量部署环境

传统安装操作系统通常依赖于U盘或光盘。当需要部署的主机数量庞大时，这种方式的效率和便利性便会大打折扣。在如今的网络时代，通过网络批量安装系统成为了更优的选择。对于Windows环境而言，利用PXE（预启动执行环境） 结合Windows Server自带的 WDS（Windows部署服务） ，可以高效地实现无人值守的系统部署。

其基本原理采用C/S架构：需要一台安装了WDS的Windows Server作为PXE服务器，待安装系统的主机作为客户端。当客户端启动时，会通过DHCP获取IP地址，并从DHCP的选项（Option）中获取PXE服务器的地址和引导文件信息，继而通过TFTP协议下载启动文件和安装映像，最终完成系统安装。想要更深入地了解DHCP的各种扩展选项，可以参考社区内关于DHCP配置的详细讨论。

1、安装与配置WDS服务

Windows Server通过 WDS（Windows Deployment Services） 服务来实现PXE功能。我们以Windows Server 2019为例，演示其安装与配置流程。

首先，通过 “服务器管理器” 中的 “添加角色和功能” 向导来安装WDS服务。

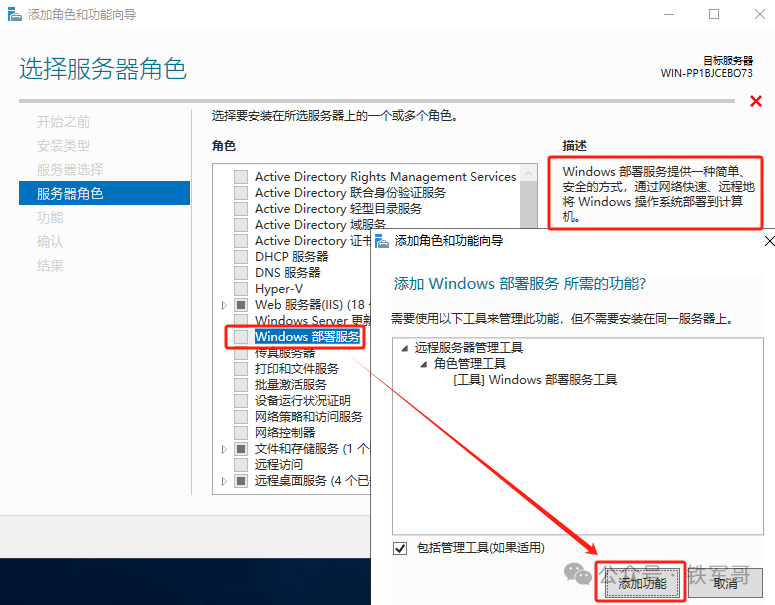

在选择服务器角色界面，勾选 “Windows部署服务”，在弹出的对话框中点击 “添加功能”。

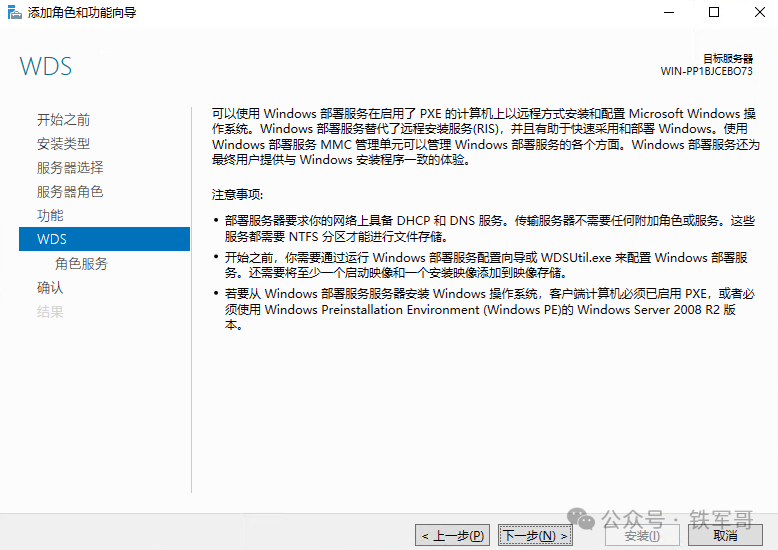

查看WDS服务介绍，其中提到了部署对DNS服务的依赖。之前的文章中我们已经介绍过相关服务的配置，此处不再赘述。

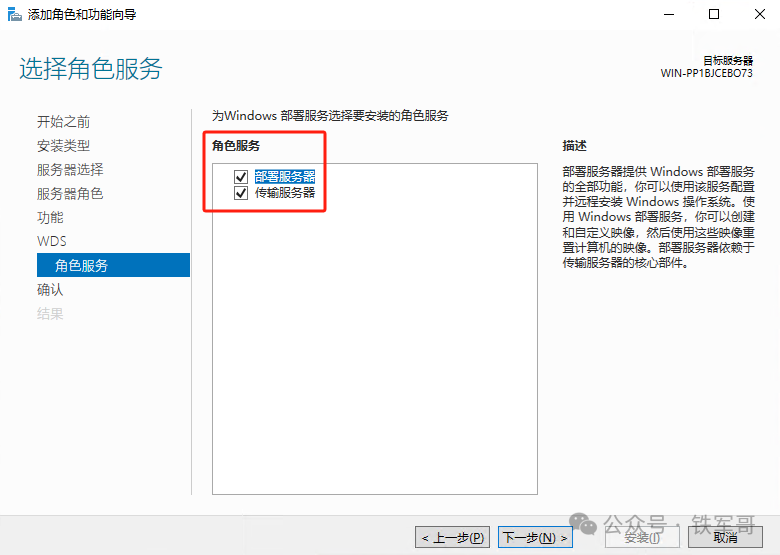

在选择角色服务页面，需要用到 “部署服务器” 和 “传输服务器”（即内置的TFTP服务），两者一并勾选。

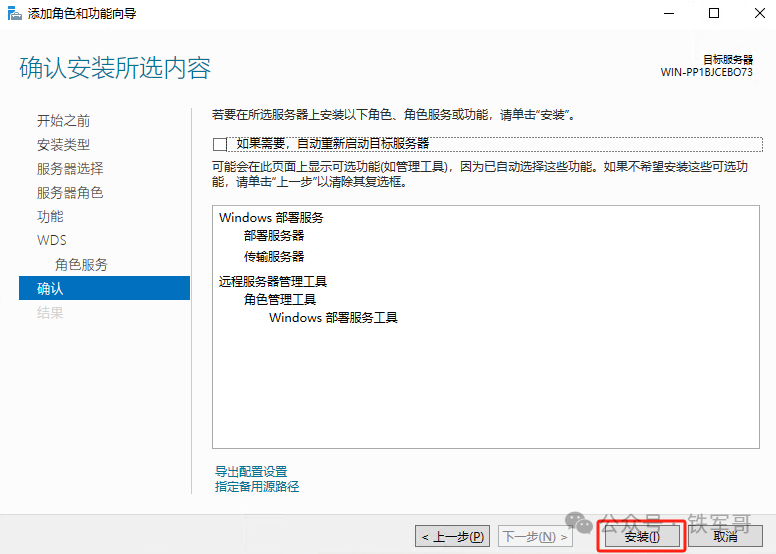

确认安装所选内容，点击 “安装” 开始部署。

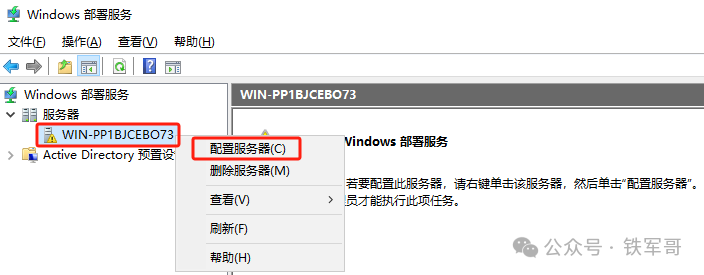

安装完成后，打开WDS管理控制台。此时服务默认处于未配置状态。右击服务器名称，选择 “配置服务器”，启动配置向导。

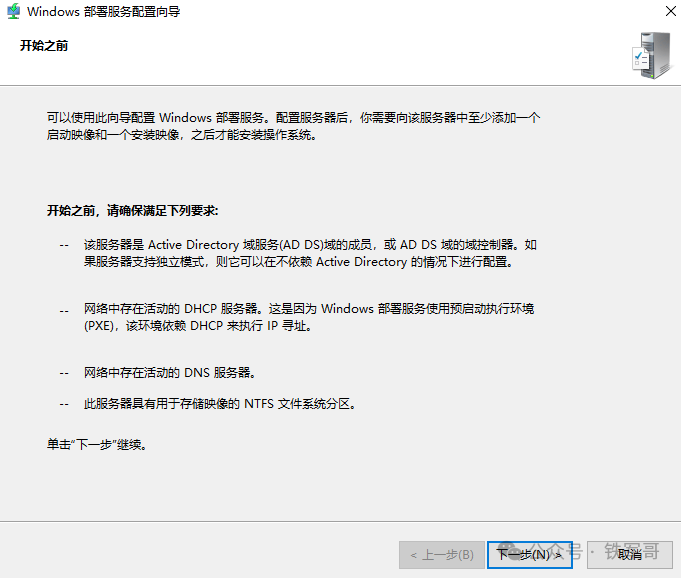

配置向导开始前会列出先决条件，包括需要加入域、网络中需有活动的DHCP和DNS服务器，以及需要一个NTFS分区存储映像。

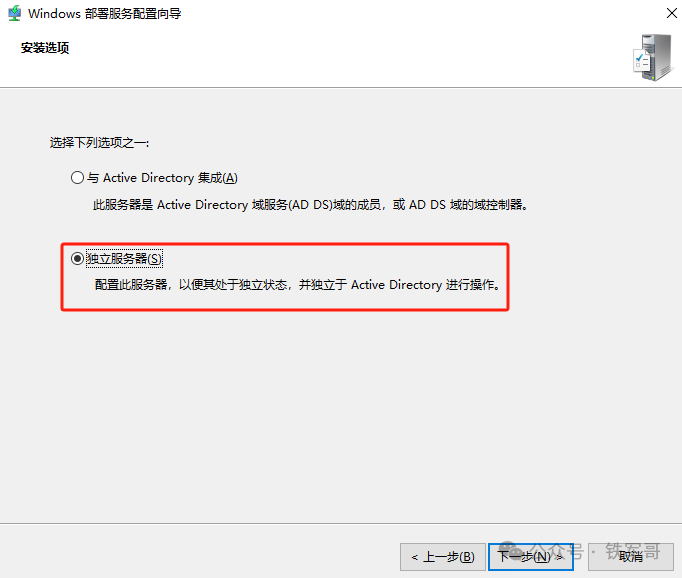

在安装选项页面，根据你的环境选择 “与Active Directory集成” 或 “独立服务器”。本次演示选择 “独立服务器”。

接下来，设置远程安装文件夹的位置。该文件夹用于存储操作系统镜像、驱动程序等文件，因此需要选择容量足够大且非系统盘的NTFS分区。演示环境中直接使用了C盘。

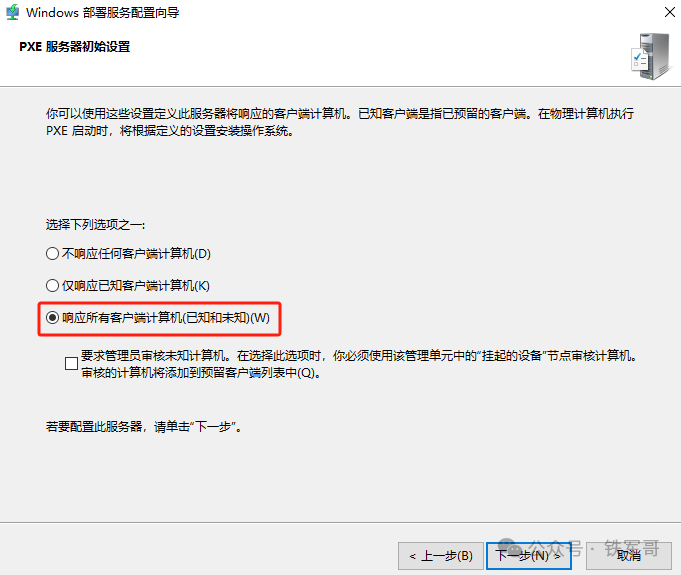

在PXE服务器初始设置页面，定义服务器响应哪些客户端。通常为了部署方便，可以选择 “响应所有客户端计算机（已知和未知）”。你也可以根据安全要求，勾选“要求管理员审核未知计算机”。

点击 “下一步” 开始配置WDS服务。配置完成后，建议勾选 “立即向服务器中添加映像”，以便后续快速添加系统镜像。

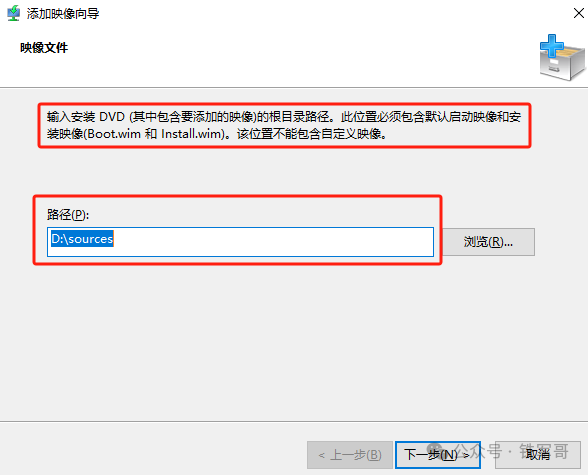

添加映像时，首先需要指定包含boot.wim（启动映像）和install.wim（安装映像）的源路径，通常位于Windows安装ISO镜像解压后的sources目录下。

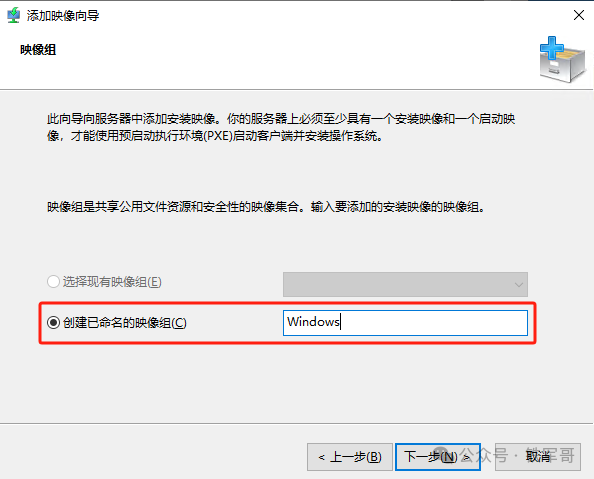

接着，为这组映像创建一个映像组，用于管理和区分不同系列的镜像。

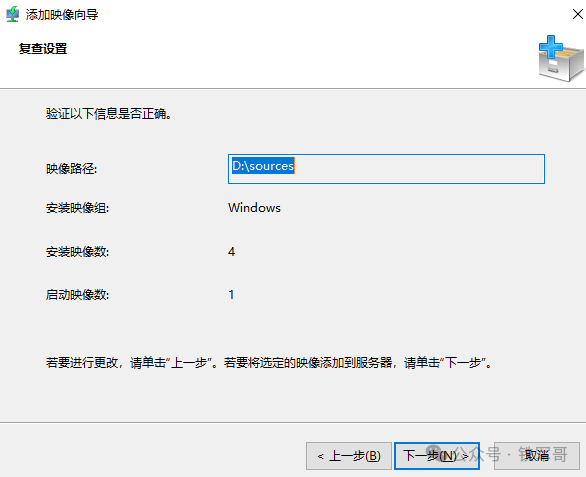

向导会显示复核信息。例如，使用Windows Server 2019安装镜像时，通常会识别出多个系统版本（如标准版、数据中心版等）。

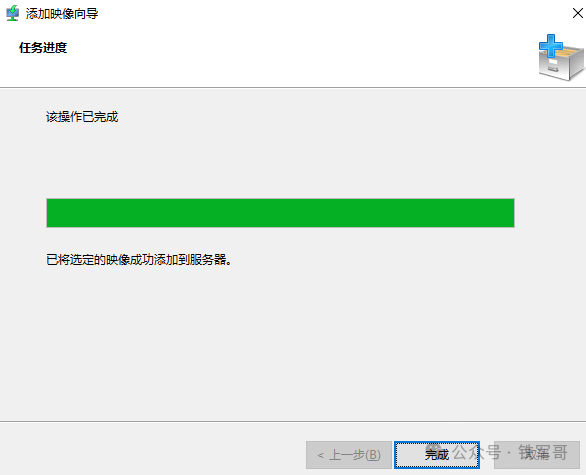

确认无误后，向导会自动复制镜像文件到远程安装文件夹。

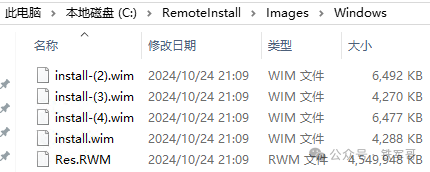

完成后，可以在文件资源管理器中查看已复制的文件。在C:\RemoteInstall\Images\Windows目录下，会看到多个install.wim文件和一个资源文件。

回到WDS管理控制台，可以在 “启动映像” 节点下看到已成功导入的启动映像。

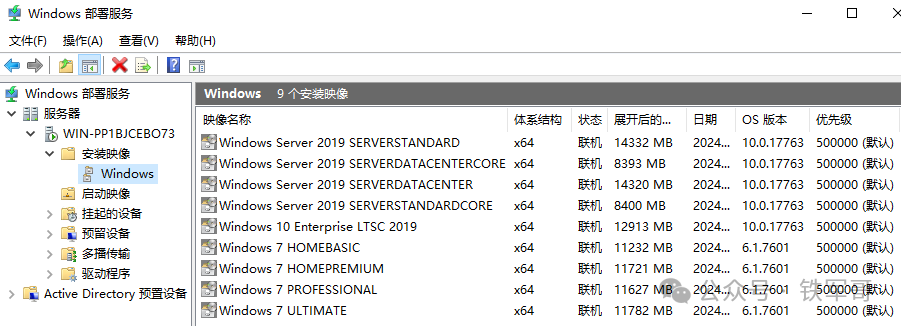

按照同样的方法，我们可以继续添加其他系统镜像，如Windows 7和Windows 10。最终，在 “安装映像” 节点下会列出所有可部署的操作系统。

2、配置DHCP服务器以支持PXE

PXE启动的第一步是客户端通过网络获取IP地址，这依赖于DHCP服务器。更重要的是，DHCP需要通过特定选项（Option）告知客户端PXE服务器的位置和引导文件。

首先，需要在DHCP服务器上创建一个作用域，并指定分配的IP地址范围（例如10.3.2.66 - 10.3.2.166）。

然后，配置该作用域的选项。右击 “作用域选项”，选择 “配置选项”。

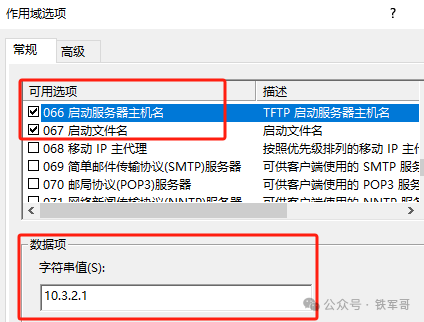

在可用选项中，找到并勾选：

• 066 启动服务器主机名：其值应设置为WDS/PXE服务器的IP地址（例如10.3.2.1）。
• 067 启动文件名：其值应设置为WDS远程安装文件夹的引导路径（例如C:\RemoteInstall）。

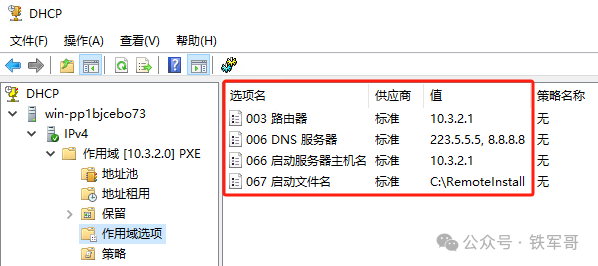

配置完成后，作用域选项列表应包含常规的路由器（003）、DNS服务器（006）以及刚刚添加的PXE相关选项（066, 067）。

3、通过PXE部署操作系统实战

配置好服务器端后，就可以进行客户端部署测试了。我们创建一台不挂载任何安装介质的虚拟机，并将其网络连接到与PXE服务器相同的网络中。

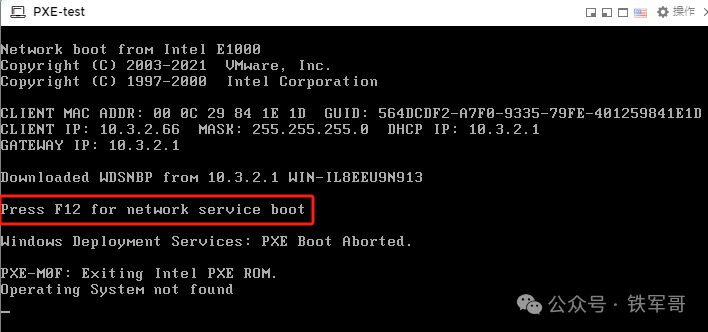

启动虚拟机，可以看到它成功从DHCP获取了IP，并联系到了PXE服务器。但默认设置下，屏幕提示需要按F12键才能继续网络启动。

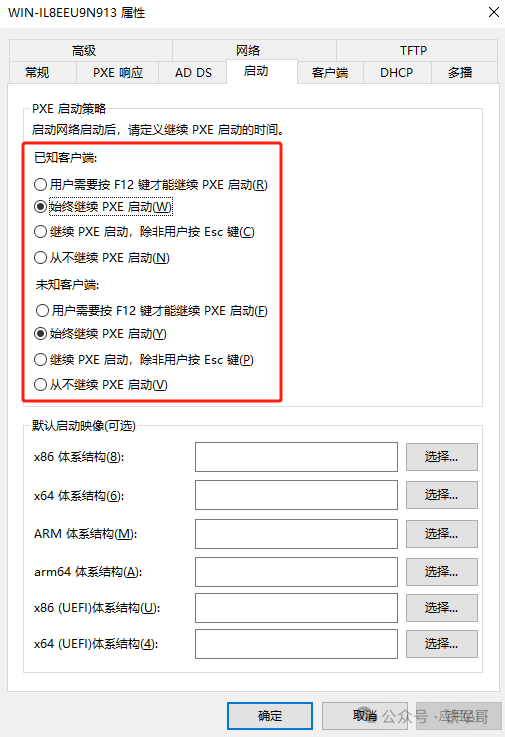

为了简化部署（尤其是在批量环境中），我们可以修改WDS的启动策略。在WDS控制台中右击服务器，进入 “属性”，切换到 “启动” 页签。将 “已知客户机” 和 “未知客户机” 的PXE启动策略均修改为 “始终继续PXE启动”。

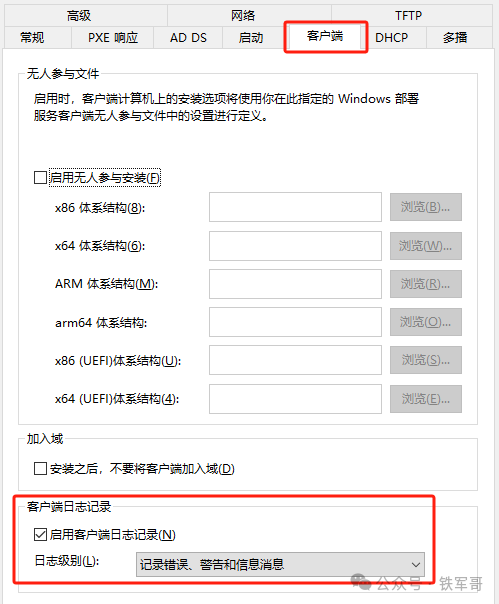

还可以在 “客户端” 页签中，勾选 “启用客户端日志记录”，便于后续排查问题。无人参与安装（自动应答文件）的配置较为复杂，此处暂不启用。

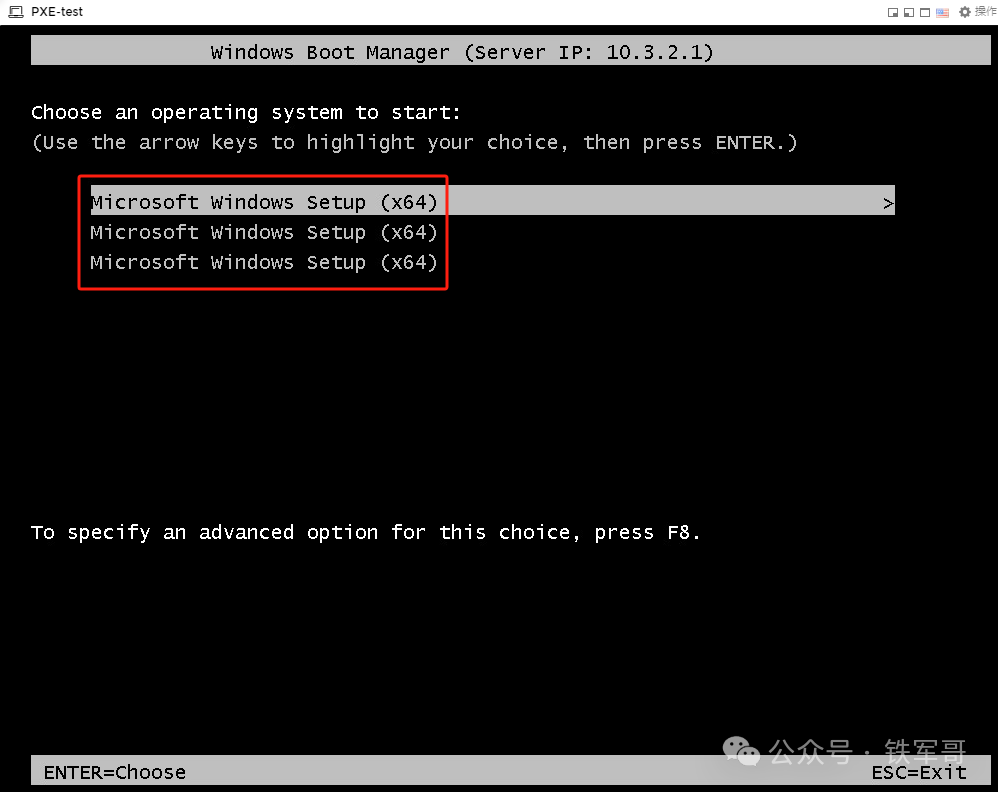

修改后重启客户端，会自动进入启动菜单。但默认的启动项名称可能完全相同，不易区分。

我们可以在WDS控制台的 “启动映像” 列表中，右键点击映像选择 “重命名”，为其设置更友好的名称。

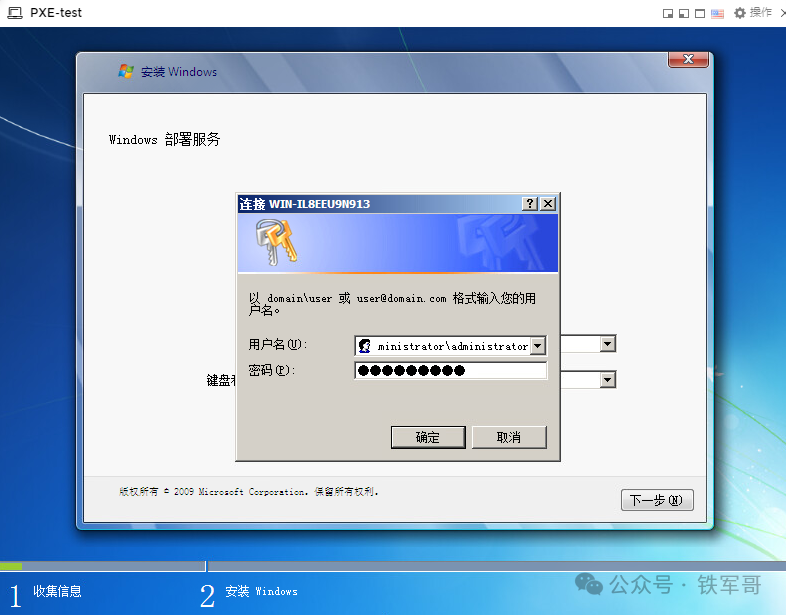

再次启动客户端，现在可以选择清晰命名的启动项了。选择后，开始加载Windows安装环境。

之后会进入熟悉的Windows安装界面。在选择要安装的操作系统页面，会列出WDS服务器中所有可用的安装映像，而不仅限于当前启动映像对应的系统。这意味着你可以用一个通用的WinPE启动环境，来部署任意版本的系统。

接下来的安装过程就与本地安装无异了。确保服务器网络稳定，因为所有系统文件都需要通过网络传输。在千兆局域网内，传输速度通常能够接受。

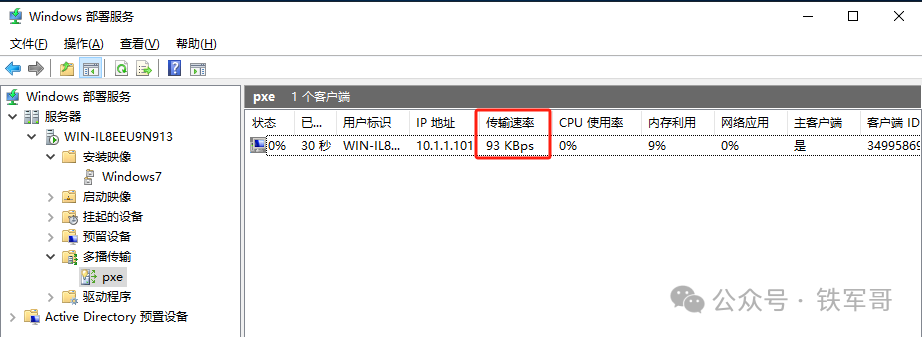

一个注意事项：除非在同时向大量客户端部署完全相同的系统，否则不要轻易启用“多播传输”功能。对于零星或不同系统的部署，多播反而可能因为等待会话合并而变得异常缓慢。

至此，一个基于Windows Server 2019 WDS服务的PXE网络部署环境就搭建完成了。通过上述步骤，你可以将系统安装从繁琐的物理介质操作中解放出来，实现高效、集中的批量部署。如果在其他网络/系统运维场景中遇到问题，也欢迎在云栈社区与大家交流探讨。
