薄膜生长设备作为实现集成电路制造中材料沉积的核心装备，其技术演进始终与工艺需求紧密关联。各种类型的设备通过持续的机理创新和结构优化，不断突破性能边界，以满足先进制程节点对于薄膜均匀性、纯度以及结构复杂性日益严苛的要求。接下来，我们逐一剖析这些关键的设备类型。
真空蒸镀设备

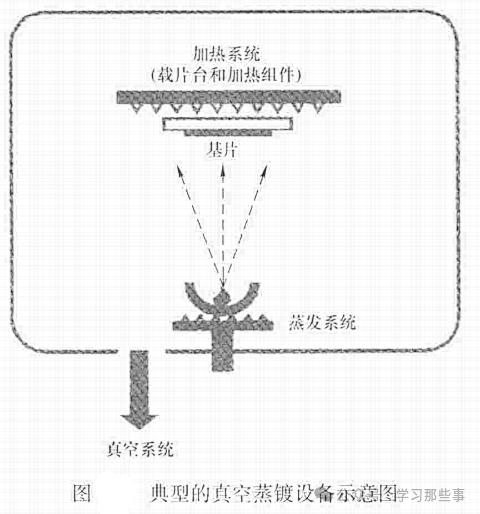

真空蒸镀设备以真空系统、蒸发系统和加热系统为三大核心架构。通过营造高真空环境，它能有效降低气体分子碰撞的概率，从而保障了蒸发出的原子或分子能够定向沉积，并维持薄膜的纯度。

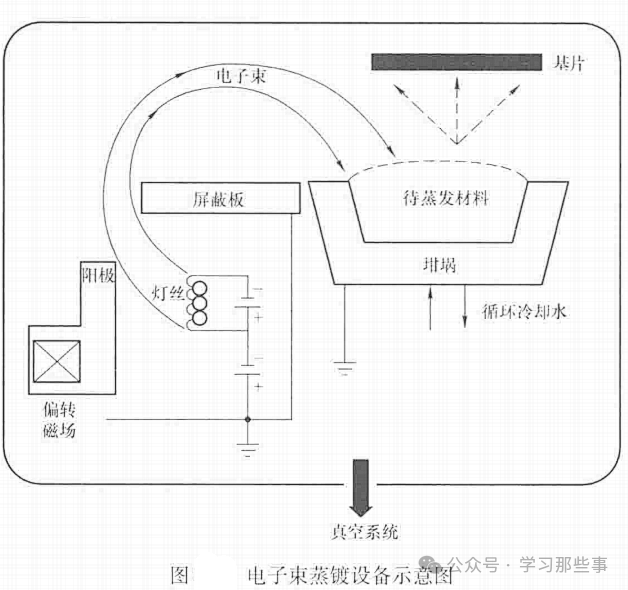

电子束蒸镀作为其重要分支，凭借高达3000～6000℃的高能量密度，能够实现难熔金属（如W、Mo）及化合物（如SiO₂、Al₂O₃）的高纯度沉积。但其高能离子轰击容易引发衬底损伤，且产生的X射线辐射需要特殊防护，因此在主流IC制造中已逐步退居次要地位，目前主要应用于LED电极制造等特定场景。
为了改善大尺寸衬底上的薄膜均匀性，设备通常通过增加源与基片之间的距离，并配合衬底旋转进行优化。但这需要在生长速率与材料利用率之间做出权衡，体现了工艺参数精细调控的特性。
直流物理气相沉积

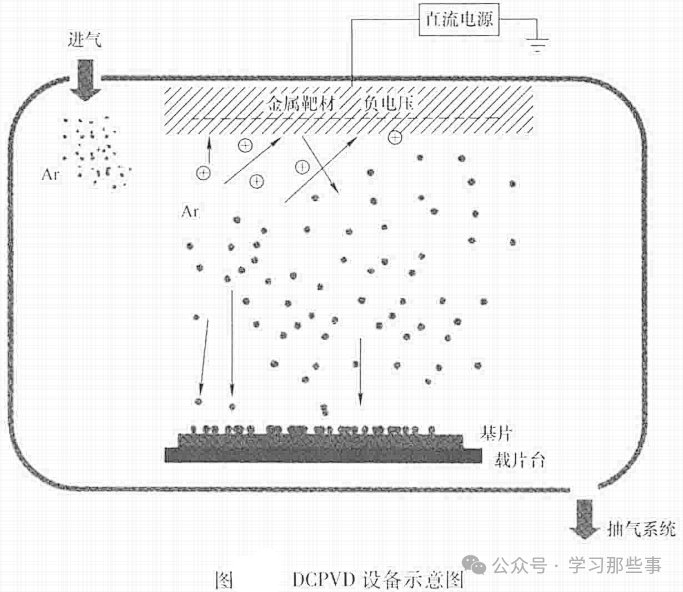

直流物理气相沉积（DCPVD）依托阴极-阳极间的电场，加速氩离子轰击金属靶材，从而实现导体靶材的高效溅射沉积。然而，其启动所需的启辉电压较高，导致电子轰击较强，且对于绝缘靶材，表面电荷的累积容易导致溅射过程中止。
磁控溅射设备

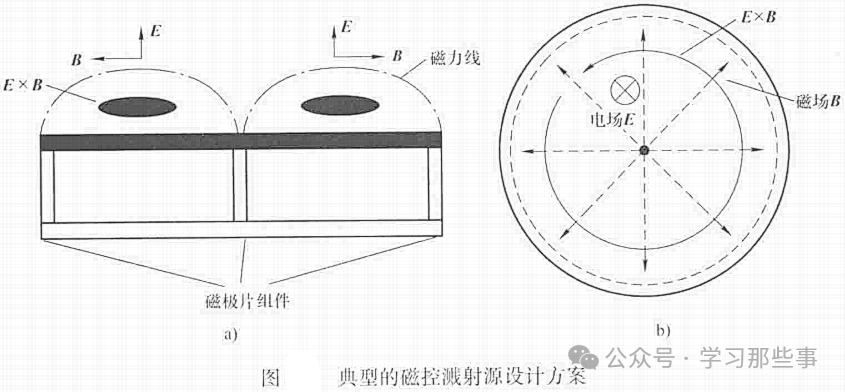

磁控溅射技术通过在靶材背面设置磁体，构建出交变电磁场。这一设计显著延长了电子的运动路径，提升了等离子体浓度，从而带来了多重优势：启辉电压和靶材电压得以降低，减少了衬底损伤；同时，沉积速率和大尺寸基片上的均匀性也得到提高。
商用设备多采用旋转磁体的设计，以平衡薄膜均匀性、靶材利用率以及全靶面均匀溅射的需求，避免固定磁场导致的靶材局部过度消耗和可能产生的颗粒污染，这体现了动态磁场控制的技术进步。
射频物理气相沉积
射频物理气相沉积（RFPVD）以13.56MHz等射频电源作为激励源，通过正负半周期的交替，能够在靶材表面维持稳定的负电位。这使得它能够兼容导体与非导体（绝缘体）靶材的溅射。同时，其低靶材电压的特性有效控制了沉积粒子的动能，优化了薄膜的成膜结构并降低了对衬底的损伤，因此非常适用于超薄膜厚度的精密控制场景。
然而，低靶材电压也导致了溅射产额的降低，使得沉积速率通常不及DCPVD。为此，直流与射频混合加载技术应运而生，它既能维持低损伤的特性，又能有效提升沉积速率，在金属栅等精细结构的制备中展现出应用价值，体现了多电源协同的技术融合趋势。
离子化物理气相沉积设备

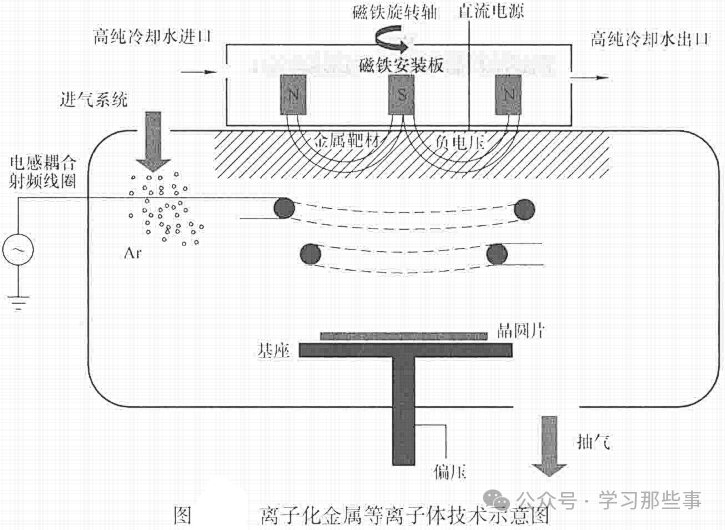

离子化物理气相沉积设备主要聚焦于解决高深宽比结构（如深沟槽）的薄膜覆盖难题。其核心思路是通过金属原子的等离子化，并结合对晶圆片施加偏压，来实现定向沉积。
技术关键在于提升金属离子的比例，以形成垂直的离子流。实现路径主要包括：使用射频线圈生成等离子体、采用高磁场磁控溅射源强化离子化率，以及自离子化技术。后者通过高磁场强度、低压甚至零氩气工艺（如铜的自溅射）来降低离子散射，从而增强台阶底部的覆盖率，并削弱沟槽口部可能形成的悬垂结构，同时利用反溅射效应优化拐角处的覆盖。该技术已成为铝互连隔离层、钨栓塞黏附层及铜互连籽晶层制备的主导技术，并常与金属CVD腔室集成，形成多工艺协同系统，以适应先进制程节点中复杂精细结构的需求。
常压化学气相沉积

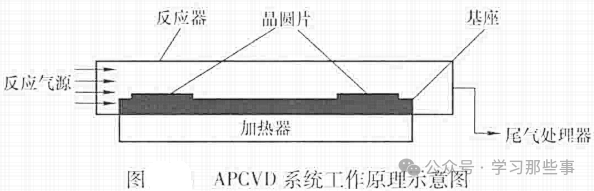

常压化学气相沉积（APCVD）在接近大气压的环境下运行。凭借其结构简单、成本低廉、沉积速率高以及生产效率高等优势，它成为了工业大批量生产的主力设备。
其系统由气体控制、加热、传动、反应腔室及尾气处理等多个子系统协同工作。通过精确调控气路和特殊设计的气体喷射装置，可实现反应源的均匀分布；电磁感应或红外加热则提供了必要的反应热源；多片式或单片式设备设计可以适配不同的产能需求。
然而，常压环境也带来了挑战：气体分子碰撞频繁，容易引发气相中的同质成核，产生颗粒污染。这对反应腔室的设计与日常维护提出了严苛要求，通常需要通过优化气体流动路径和腔室表面处理技术来抑制颗粒的生成，从而保障薄膜质量。
低压化学气相沉积
低压化学气相沉积（LPCVD）通过将工作压力降至10-100mTorr，并配合350-1100℃的高温环境，显著增大了反应气体的平均自由程与扩散系数。这使得LPCVD在膜厚均匀性、电阻率一致性以及阶梯覆盖性方面表现出色，同时还能减少自掺杂现象和反应副产物的滞留，从而制备出界面过渡区陡峭的优质薄膜。
设备通常采用热壁或冷壁加热系统。热壁系统对整个腔体进行加热，但需要定期清洁内壁沉积物；冷壁系统则主要加热晶圆片，有效降低了腔室污染，目前冷壁系统在单片设备中更为主流。LPCVD技术持续向着高产能、低温化以及兼容新反应源的方向演进，它不仅适配氧化硅、氮化硅、多晶硅等传统材料的高质量沉积，也拓展至氮化镓、石墨烯等新兴材料领域，在先进制程节点中为高精度、低缺陷薄膜的稳定制备提供支撑。
等离子体增强化学气相沉积
等离子体增强化学气相沉积（PECVD）凭借等离子体激活反应前驱物的特性，能够在相对较低的温度环境下实现高活性薄膜的生长，这使其成为处理热敏感衬底结构的关键工艺。其等离子体发生机制主要分为射频（以13.56MHz为主）与微波波段，具体实现方式包括电容耦合（CCP）直接生成等离子体，或电感耦合（ICP）通过高频电场加速电子来产生高密度等离子体。
电容耦合方式通常电离率较低，沉积速率相对受限；而电感耦合则通过提升等离子体密度来增强反应活性，优化了沉积效率。PECVD广泛应用于集成电路的后道金属互连工艺，通过精准调控等离子体参数，可以优化薄膜的密度、化学组分、应力及机械韧性，满足低损伤、高均匀性的需求。近年来，该技术也向新型显示、柔性电子等领域延伸，通过控制等离子体空间分布实现大面积均匀沉积，支撑了柔性器件的可靠制造与性能提升。
原子层沉积设备

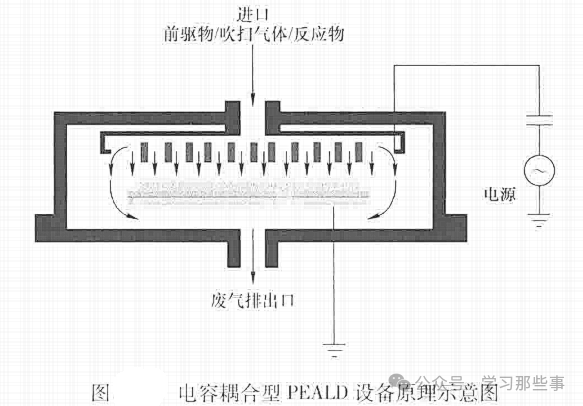

原子层沉积（ALD）设备依托其独特的自限制表面反应机制，能够以准单原子层的形式逐层生长薄膜，厚度控制精度可达亚纳米级，现已成为先进制程节点薄膜沉积的核心装备。热ALD依靠热能驱动前驱物进行化学反应，工作温度区间通常在200-500℃；而等离子增强型ALD（PEALD）则引入了等离子体，有效降低了反应激活能，将工作温度拓展至室温至400℃，同时还能提升薄膜致密度并减少杂质含量。
ALD设备的结构设计多样，包括喷淋头式、流型等，以适应不同物理化学性质的前驱物输运需求。其低热预算、高均匀性及优异的台阶覆盖率特性，使其在栅极侧墙、高k介质、金属栅及三维集成封装等关键工艺中发挥着不可替代的作用。当前，ALD技术正朝着多材料兼容、更低温度工艺及更高产能的方向发展，支撑着三维NAND、先进封装等复杂结构的精密沉积，并拓展至二维材料、量子点等新兴前沿领域。
分子束外延系统
分子束外延（MBE）系统在超高真空（10⁻⁸-10⁻¹¹ Torr）环境下运行。它通过将加热后产生的原子或分子束流，直接喷射到单晶衬底表面，实现逐层外延生长，从而能够对薄膜的厚度、界面、组分及杂质浓度进行原子级的精确控制。
系统主要由超高真空系统、分子束源、衬底加热/传输装置、原位监测设备（如反射高能电子衍射仪RHEED）以及控制系统组成。其中，生长室是核心单元，配备有源炉快门、冷却系统及实时监测模块，确保整个生长过程高度可控。
MBE技术起源于半导体单晶薄膜的制备，现已扩展至Ⅲ-V族、Ⅱ-VI族化合物、硅锗、石墨烯、氧化物及有机薄膜等多种材料体系，支撑着微波器件、光电器件及量子材料的研发。其生长速率较慢、设备成本高昂的局限，正通过多生长室配置、原位监测优化及自动化控制等手段逐步改善。近年来，MBE在二维材料、量子点及超晶格结构的可控生长方面取得重要突破，正推动着新型量子器件、光电子器件及超导材料的创新发展，成为前沿材料研究的核心平台。
气相外延系统

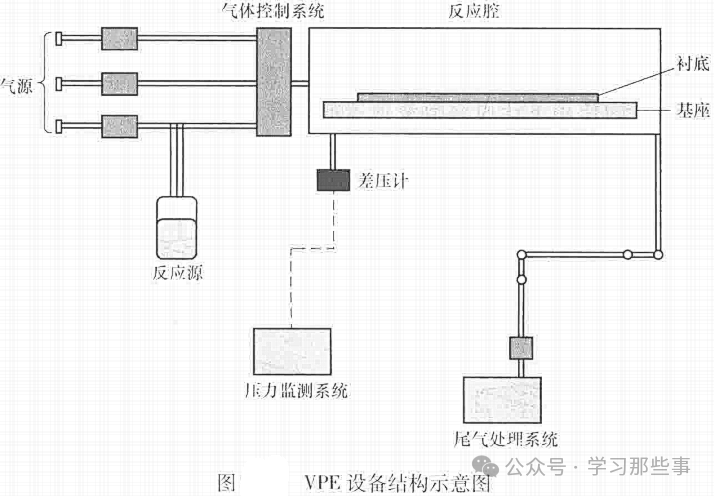

气相外延（VPE）系统通过气态化合物在加热的衬底表面发生化学反应，从而生成单晶层。它支持同质（如Si/Si）与异质（如SiGe/Si、GaN/Al₂O₃）外延，广泛应用于纳米材料制备、功率器件、半导体光电器件、太阳能光伏及集成电路等领域。
其技术核心在于反应腔室设计的优化、气流均匀性的调控、温度/压力的精准控制以及颗粒缺陷的有效抑制。主流商业设备正朝着大载片量、全自动控制及生长过程实时监控的方向演进。设备结构形式涵盖立式、水平式、圆筒式等，加热方式则采用电阻、高频感应或红外辐射——硅基厚膜外延多选用感应加热，而薄膜外延则倾向于红外加热以实现快速的升降温。
典型的硅/锗硅VPE工艺以硅烷、二氯硅烷、三氯硅烷作为硅源，锗烷、甲基硅烷作为锗/碳源，氢气作为载气，支撑着现代集成电路中高性能外延层的制备。近年来，VPE技术在大尺寸衬底均匀性提升、新型材料体系（如SiC、GaN）外延及原位掺杂精确控制方面取得突破，有力推动了宽禁带半导体器件与高效率光伏器件的发展，同时结合原位监测技术实现了生长动力学的实时调控，提升了整个工艺窗口的稳定性。
液相外延系统
液相外延（LPE）系统通过将溶质在低温溶剂中过饱和并析出的方式，在衬底上实现晶体生长。它适用于Si、GaAs、AlGaAs等材料，是制备Ⅲ-V族、碲镉汞半导体器件的重要手段，可用于制作光电器件、微波器件及太阳电池。

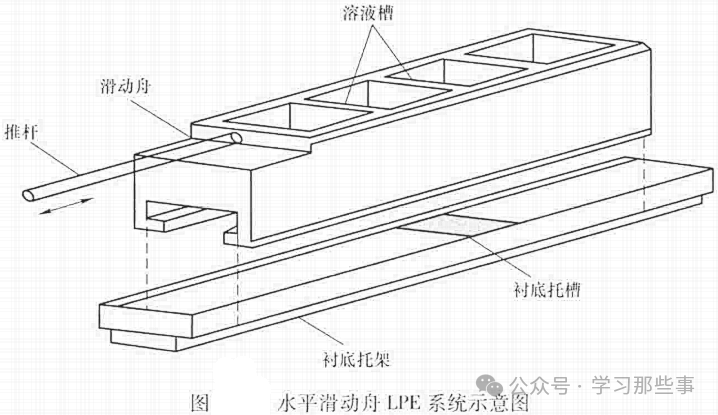

系统由气体控制、加热、控制、装料室、反应腔室及真空模块构成，主要类型分为水平滑动舟式、垂直浸渍式以及旋转坩埚（离心）式系统。
LPE的优势在于设备结构相对简单、生长速率快、能够外延大厚度材料、掺杂剂选择范围广且操作较为安全。其局限性包括：大尺寸晶片上的均匀性控制困难，对衬底质量要求高导致成本增加，当晶格失配超过约1%时难以生长，纳米级厚度的精确控制困难，以及所得外延层的表面质量通常略逊于VPE。
当前，LPE设备多为实验室或厂家自制，依赖高稳定度的电源来保障生长区域的温度均匀性，并通过精确的温度梯度调控来优化生长动力学。近年来，LPE在特定领域如红外探测器、高功率激光二极管中仍具有独特的应用价值，尤其是在需要大厚度外延层或进行特殊掺杂的场景中发挥着不可替代的作用，同时通过引入自动化控制与原位监测技术，其工艺稳定性与成品率也在不断提升，支撑着新型器件结构的创新。
对薄膜生长设备背后涉及的物理原理与工程控制有更深入的理解，能帮助工艺工程师更好地进行设备选型和参数优化。随着半导体技术不断向更小节点、更复杂三维结构发展，这些核心沉积设备的技术创新与融合，将持续推动整个产业向前迈进。如果你对这些精密控制与系统集成有更多见解，欢迎在云栈社区与更多同行交流探讨。
