IT8512电子负载拆解：图文详解内部电路结构与关键元器件分析

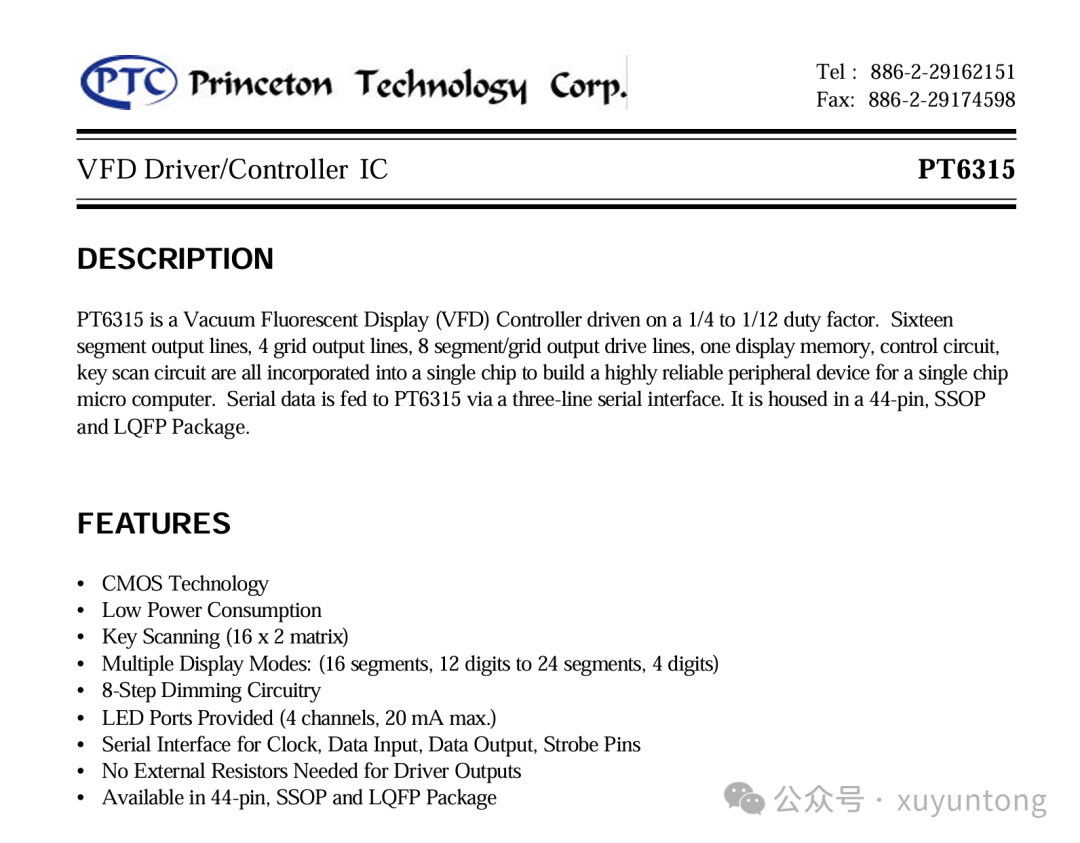

PT6315 VFD驱动芯片

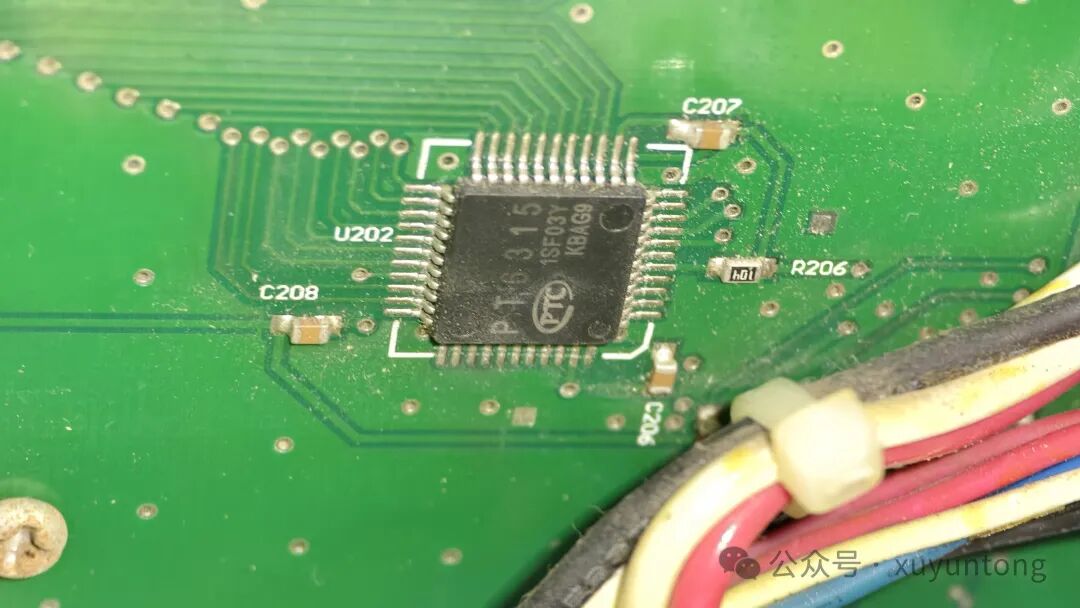

这是一颗型号为 PT6315 的数码管驱动芯片。制造商是 Princeton Technology Corp (PTC)，其产品给我的印象是性价比很高，例如 PT8211 这款 DAC 芯片，价格就相当低廉。

电源整流与工频变压器

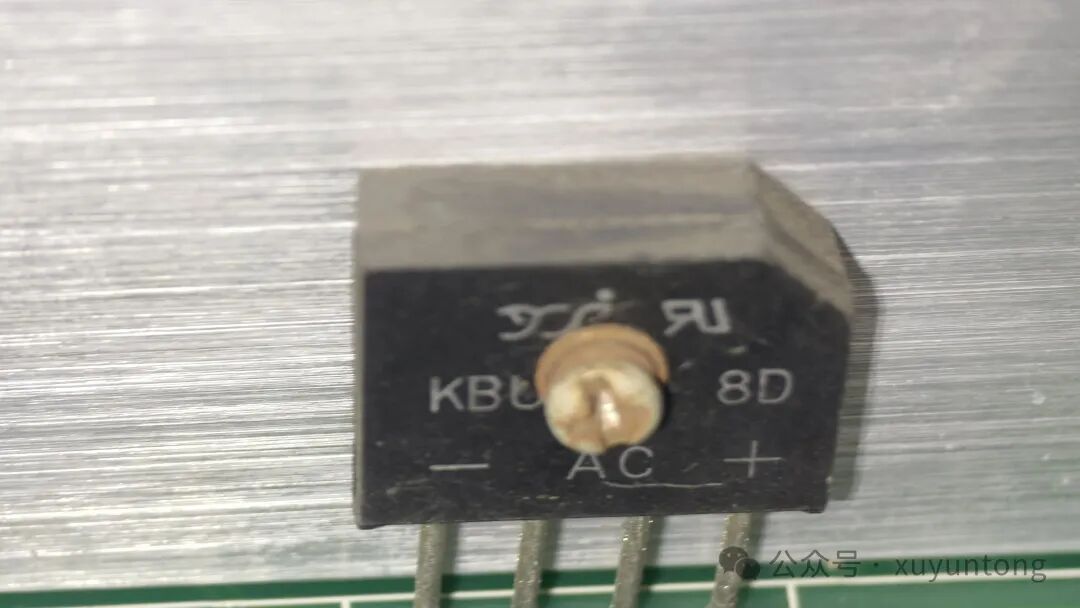

这是一个整流桥模块。

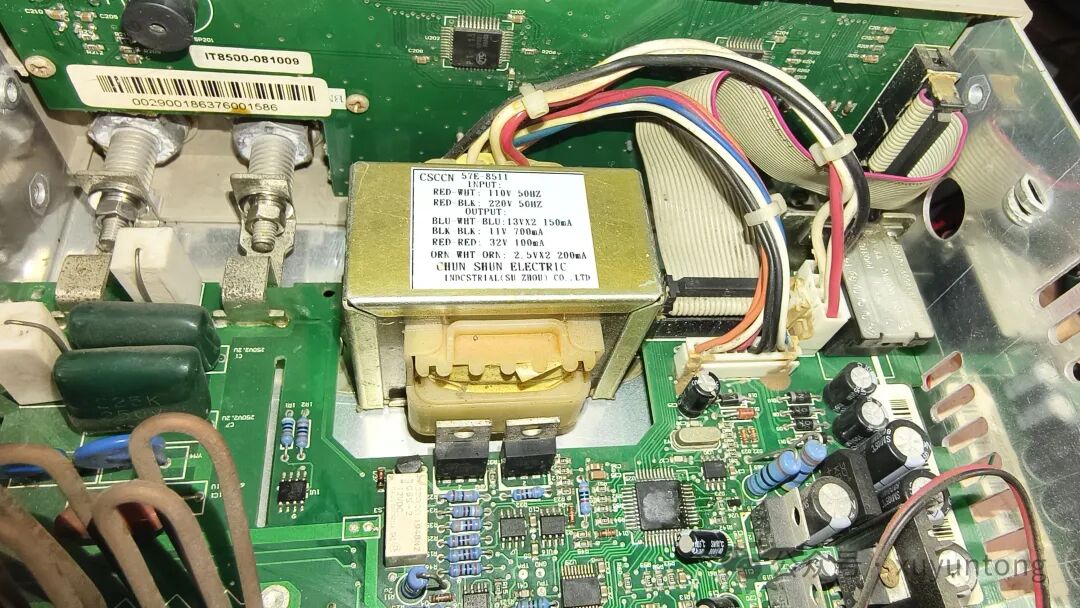

设备内部使用了一个工频变压器。这类变压器的特点是输入电流相对较小，能够提供多组不同电压的次级输出，为后续电路供电。

线性稳压电源部分

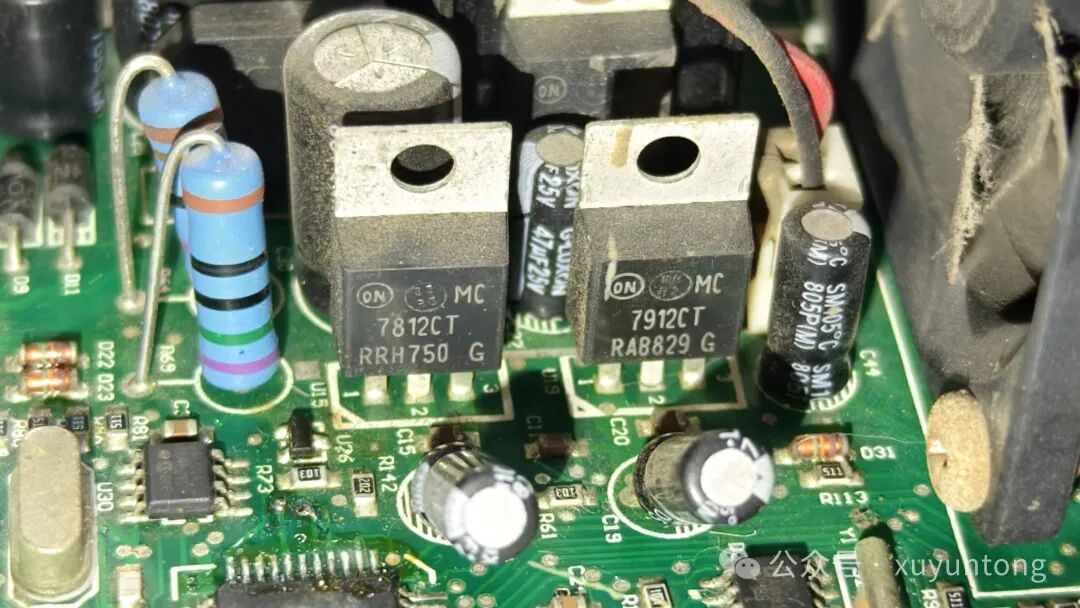

在工频变压器的后级，采用了经典的 7812 和 7912 三端稳压器来提供稳定的正负 12V 电压。这里使用的稳压器是 On Semiconductor（安森美）的型号，品质有保障。虽然板子上看起来还有空间，但设计者将电解电容直接放置在稳压器旁边，这或许意味着此处的功率较小，发热量不大，无需刻意拉开距离以降低热干扰？

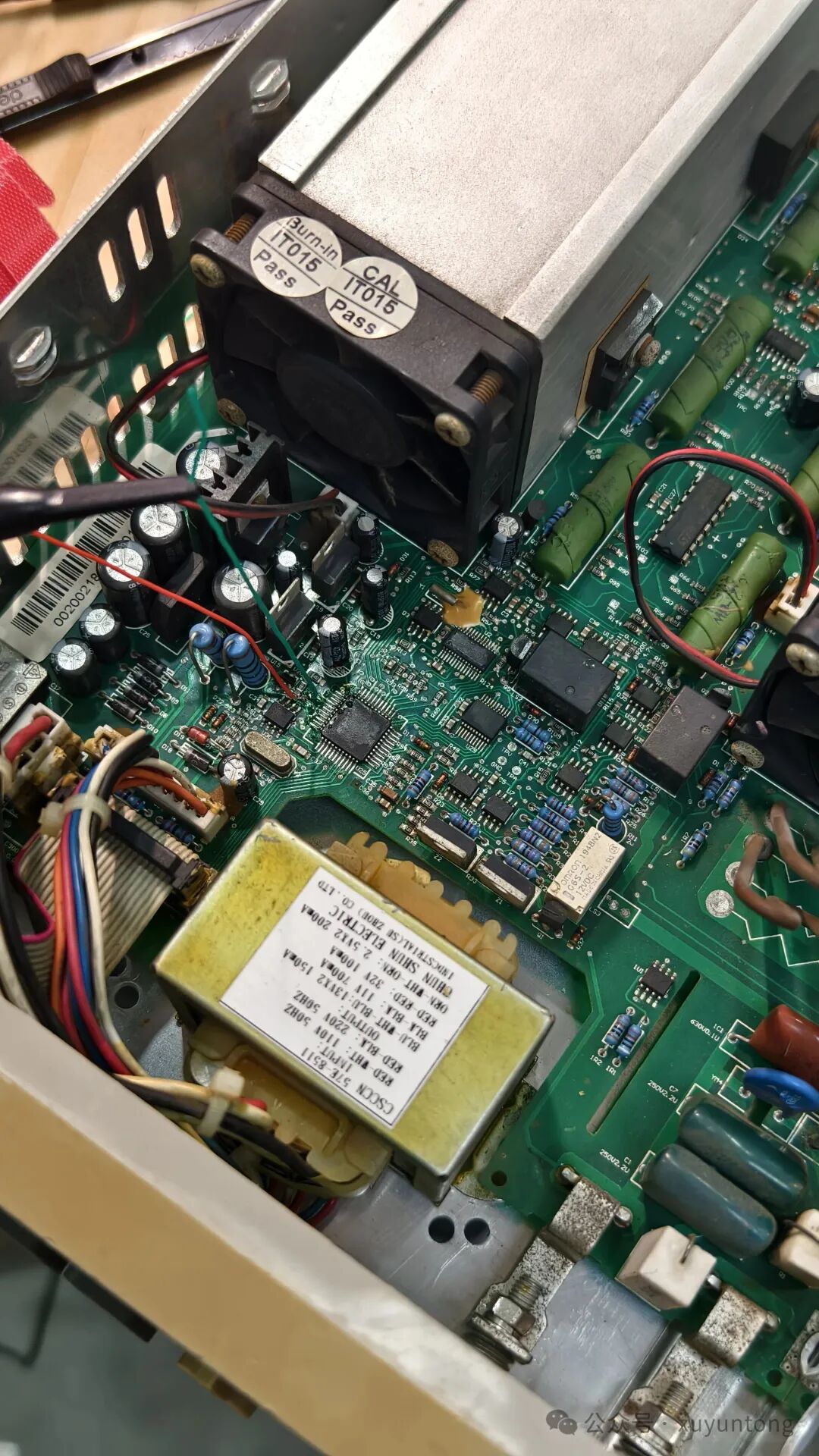

仔细观察，在 78/79 系列稳压器的附近，设计了一个用于吸风散热的风扇。这种主动散热方式能有效降低稳压芯片及其周边元件的温升。

连接与功率输出设计

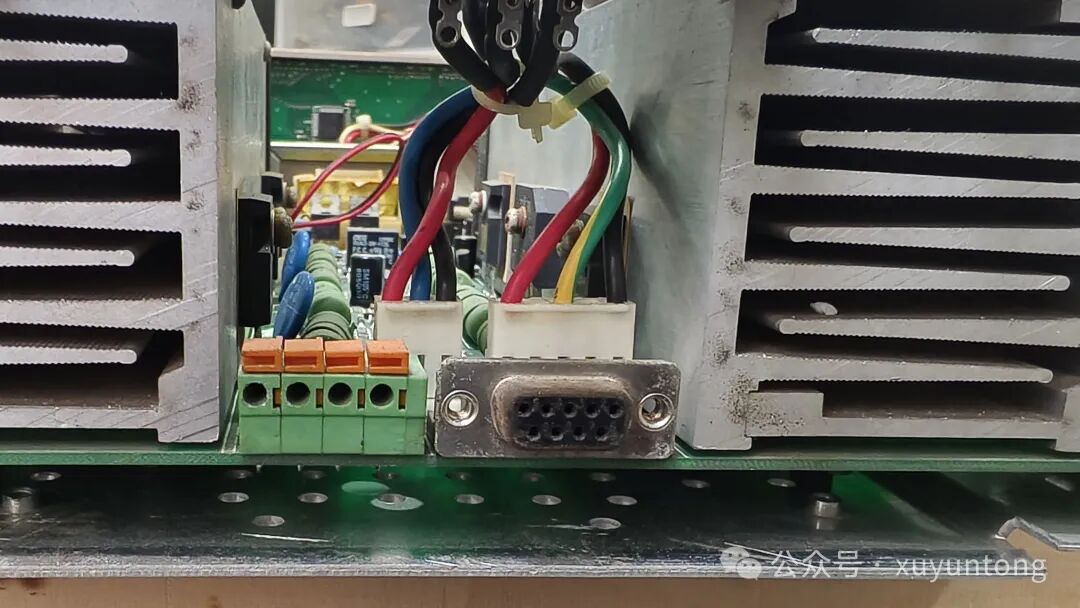

设备后排使用的弹簧式连接器值得好评。这台 IT8512 是我从二手市场购入的，从其设计风格看，年代应该比较久远。在那个时期能用上这种方便快捷的弹簧连接器，算是比较用心的设计。

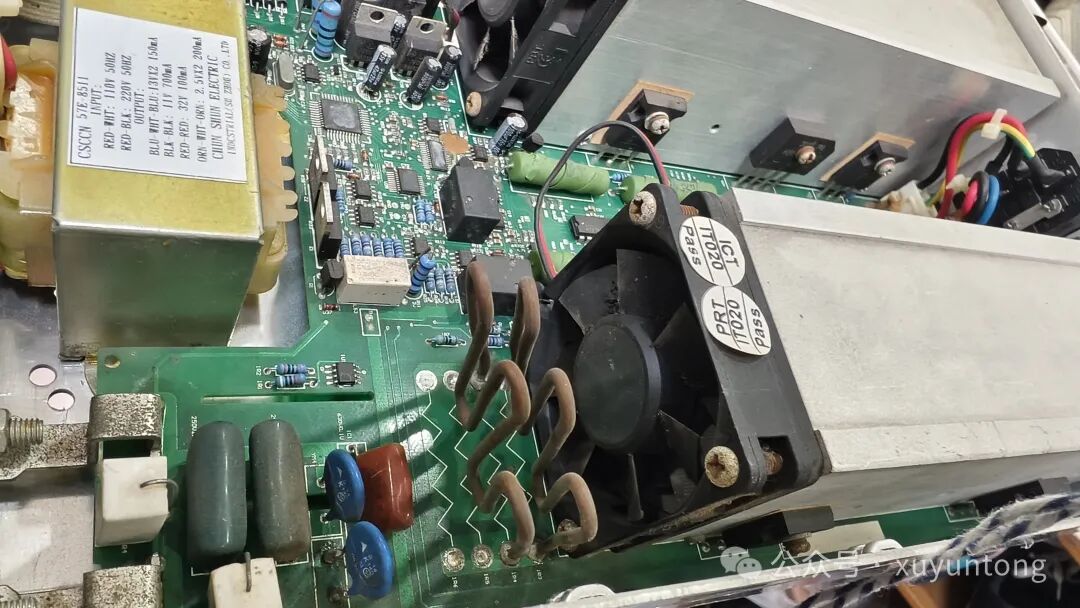

靠近功率输出端的位置，使用了粗壮的铜丝作为分流电阻（检流电阻）。这部分同样依靠风扇进行强制风冷散热。从板上的布局看，似乎还预留了多余的焊盘，推测厂家可能用同一块主板适配不同规格的型号，不同型号间主要区别在于检流电阻和功率管的选型。配备了如此大型的散热器再加上主动散热风扇，即便是线性电路架构，实现几十安培的电流负载能力也应该不成问题。

中间的微控制器（MCU）型号已经被打磨掉。早期的芯片表面通常是白色丝印，从封装形式来看，感觉有点像 Atmel（爱特梅尔）的款式，但又显得更扁一些。

运放与信号处理

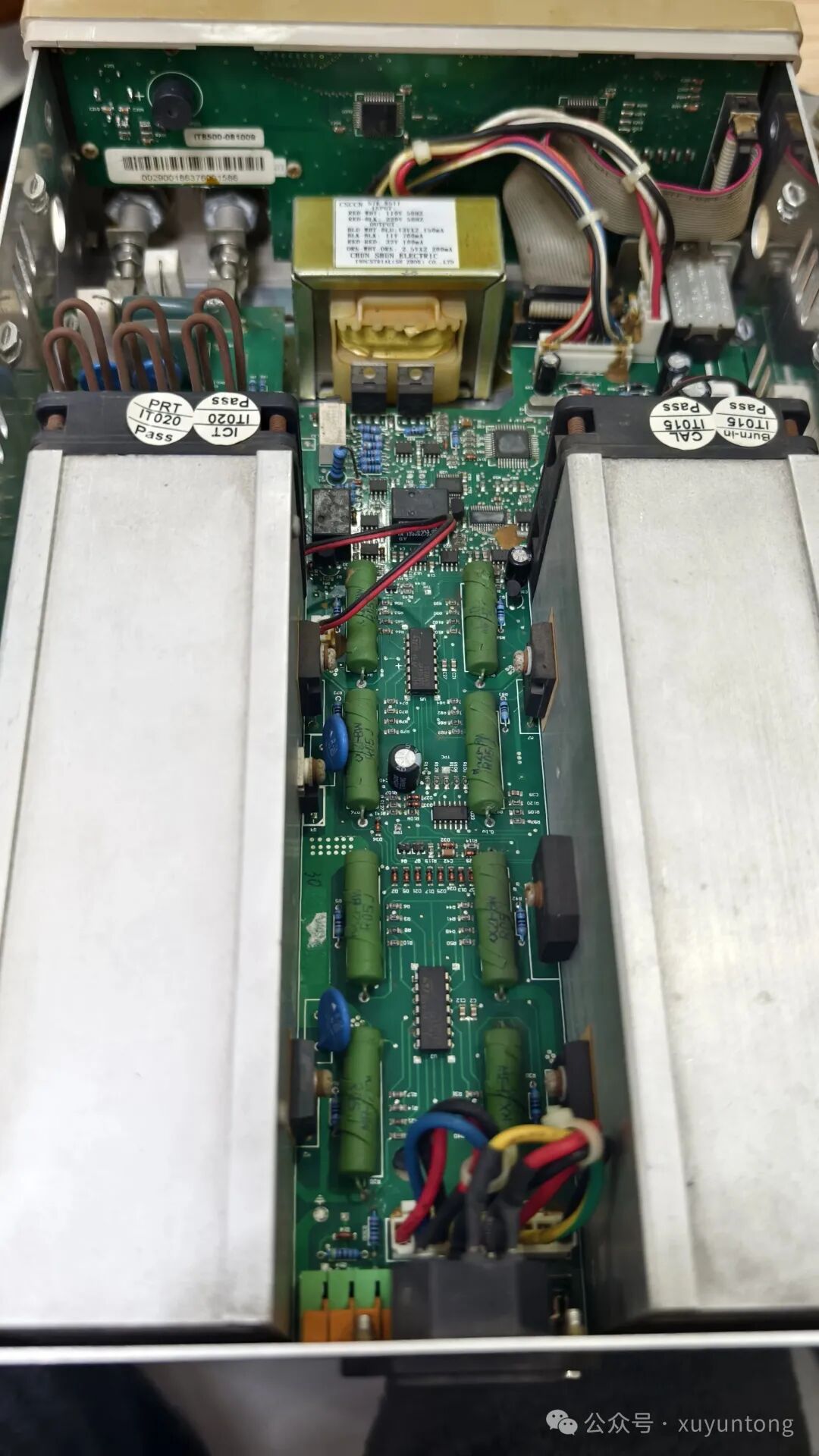

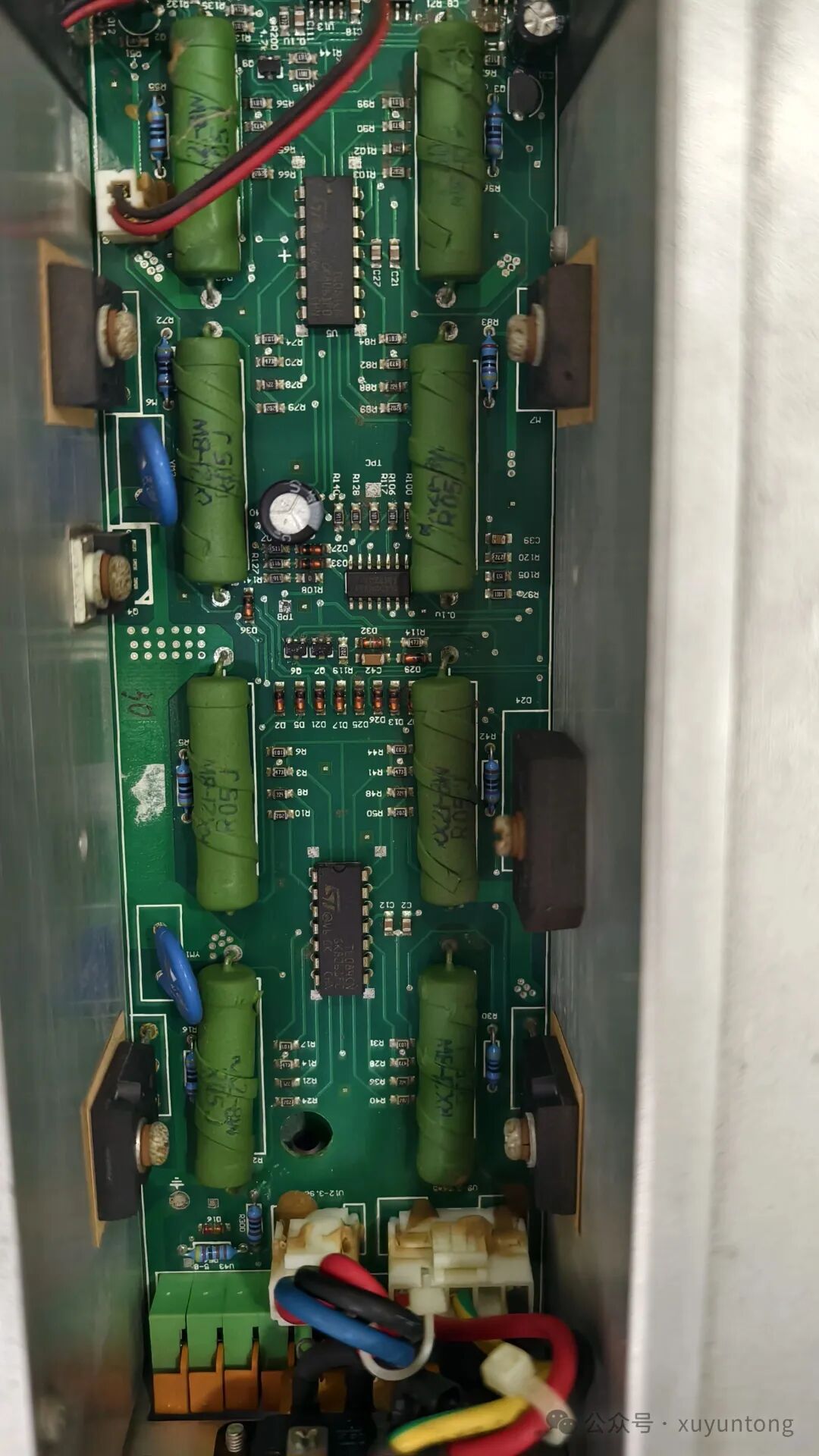

板子中央那颗 DIP 封装的双列直插芯片是 TL084，这是一款 JFET 输入的四运算放大器。我注意到，ST（意法半导体）生产的 TL084 通常比其他国际大厂的要便宜一点。在这个电路中，TL084 很可能用于电流设定信号的放大或处理。如果单纯从成本考虑，使用更普遍的 LM324 会不会更便宜？不过 TL084 的优势在于其更高的带宽和 JFET 输入特性，可能更符合此处电路对性能的要求。

以上就是对 IT8512 电子负载的初步拆解分析。通过对电源、控制、采样等模块的观察，可以看出这是一款设计扎实、以线性电路为主的传统电子负载设备。如果你对硬件拆解或电路分析有更多兴趣，欢迎来云栈社区交流讨论。
