在能源需求激增与节能减耗日益紧迫的背景下，设计高效率的电路已不再是锦上添花的选择，而是关乎安全、环保与可持续发展的必然要求。今天，我们开启一个全新的电力电子系列课程。这门课程旨在帮助你深入理解实际电路的基本原理，而我们将使用 QSPICE 作为核心的教学与设计工具。因此，课程的重点并非讨论某个特定的仿真器软件本身，而是借助仿真技术这把利器，去探究波形、功耗、效率、电磁干扰噪声、安全性等核心概念。本课程假定你已经具备一定的电子学基础知识以及对部分 SPICE 指令的操作经验。
为什么仿真如此重要？

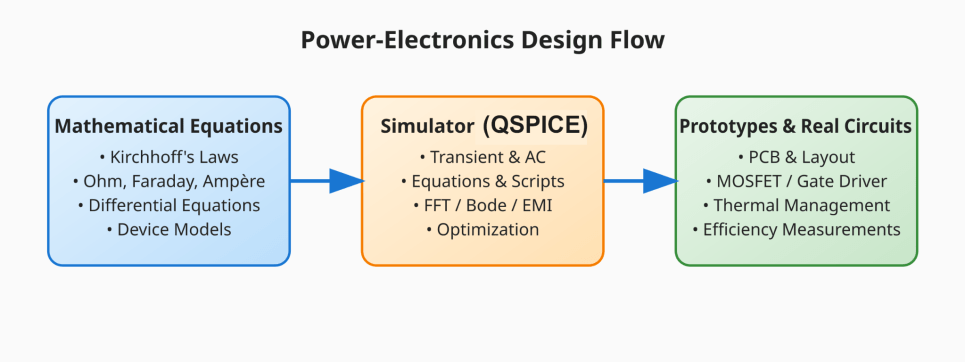

“焊接前先仿真”是电力电子设计的黄金法则。一个设计不当的实际电力电路，可能在几微秒内就因为高电流和过热而损坏昂贵的元件。仿真是连接理论数学方程式与物理原型的关键桥梁，它允许我们在投入实际物料之前，就对电路行为进行深入的“透视”和分析。
通过仿真，我们可以实时评估电流、电压、功率和损耗，理解难以用公式直观描述的瞬态现象。这意味着我们能够在虚拟环境中：
- 验证电路在正常及故障条件下的工作情况。
- 优化开关时序以减少损耗。
- 测试保护机制、软启动、电流限制等功能。
- 快速比较不同的拓扑结构（如 Buck、Boost、Flyback）。
- 直观观察电流建立、电压振荡等动态过程，获得超越公式的深刻洞见。
如果没有仔细的初步仿真，设计出的电路可能在理论分析上可行，却在实际中产生毁灭性的高能瞬态问题。
一个警示性的例子：软启动的必要性

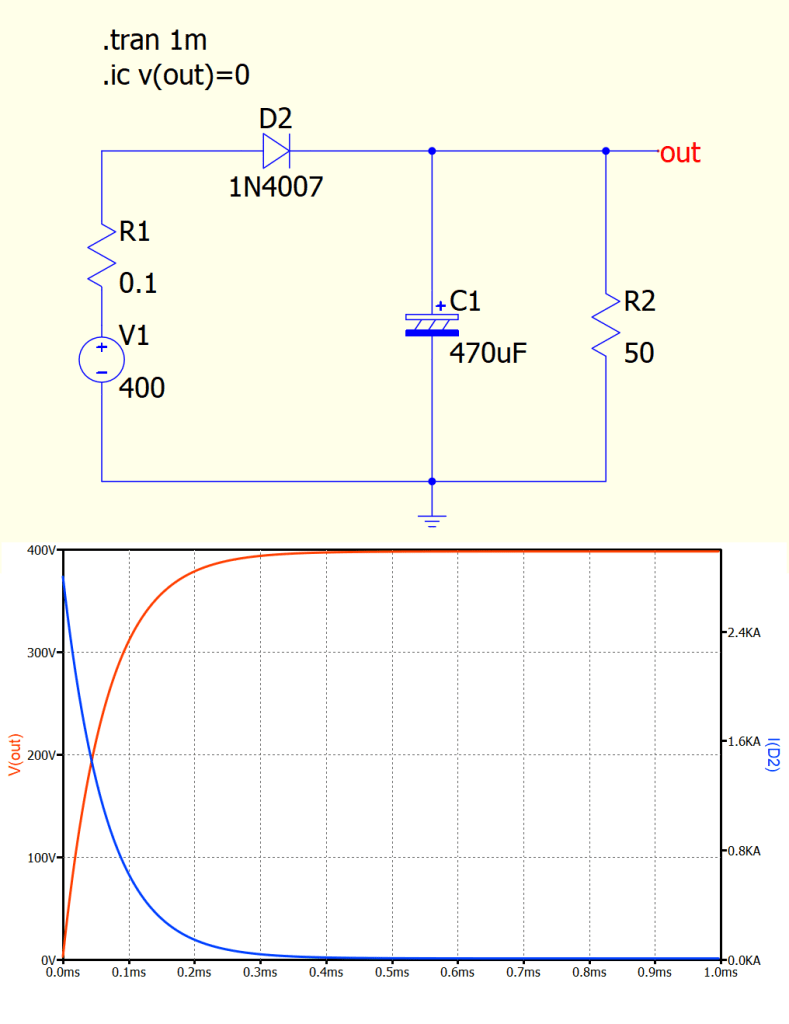

让我们看一个简单却极具教育意义的电路。图1所示的电路在稳态下工作完美，能提供平滑的直流电压。但其隐藏着一个致命风险：上电瞬间的巨大电流尖峰。
该电路包含：
V1 和 R1：一个带内部电阻的 400V 直流电源。D2：一个确保电流单向流动的二极管 (1N4007)。C1：一个 470μF 的滤波电容器。R2：一个 50 欧姆的负载电阻。
关键点在于初始条件设置：.ic v(out)=0，意味着电容器在启动前是完全放电的。上电瞬间，放电的 C1 相当于瞬时短路，初始电流仅受线路和电源内阻限制，导致极高的 di/dt。
仿真波形清晰显示，在通电后的前几毫秒内，会有数百甚至上千安培的电流涌过电路。这足以导致电缆火花、触点烧蚀、保险丝熔断、二极管过热损毁，并对电容造成巨大应力。这个例子有力地证明，大容量电容器不能直接连接到电源，设计时必须考虑引入 “软启动” 系统来限制浪涌电流。
工具简介：QSPICE
本系列课程将使用的仿真软件是 QSPICE。它拥有易于上手的原理图编辑器，能够生成高质量的图纸，非常适合教学，尤其在电力电子学领域。
QSPICE 应用示例：延时启动电路

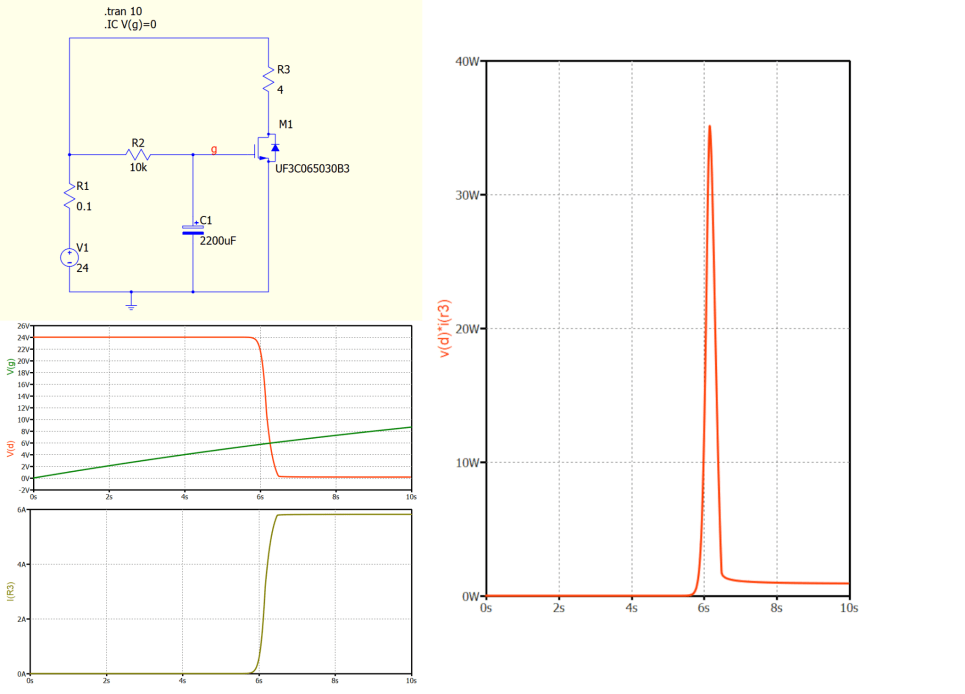

为了让读者更直观地感受仿真的价值，我们来看一个简单的延时启动电路示例（图2）。该电路通过 RC 充电延时来控制一个功率 MOSFET，进而驱动一个大功率负载（如灯泡）。
电路目标是：经过一段由 RC 时间常数决定的延时后，点亮大功率灯泡。电路包含以下元件：
V1：24V 直流电源。R1：0.1Ω（模拟电池内阻）。R3：4Ω（模拟一个约140瓦的灯泡）。R2：10kΩ（充电电阻）。C1：2200µF（充电电容器）。M1：功率 MOSFET (UF3C065030B3)。
工作原理：上电时，电容 C1（及 MOSFET 栅极）电压为 0V，灯泡不亮。C1 通过 R2 缓慢充电，其电压按指数规律上升。当栅极电压超过 MOSFET 的开启阈值（约6V）时，MOSFET 开始导通，电流流经灯泡使其点亮。
通过仿真，我们可以精确分析：
- 电容充电的动态过程（控制延时时间）。
- MOSFET 导通的精确时刻（由阈值电压决定）。
- 灯泡的工作电流和消耗功率。
- MOSFET 在开关瞬态期间及导通后的功率损耗。
图2右侧的波形图清晰地展示了 V(g) 的上升、I(R3)（负载电流）的突变，以及 v(d)*i(r3)（MOSFET 瞬态功率）的尖锐峰值。这个功率峰值持续约0.5秒，此时 MOSFET 工作在线性区，产生了显著的开关损耗。若直接在实验台上进行此类分析，将更为复杂且充满风险。
结语
通过这篇文章，我们开启了从物理和能量角度理解电路的旅程。电力电子的魅力远不止于“大电流”，它是一门精巧平衡效率、可靠性与控制的学科。如今，得益于碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体材料，我们可以将开关频率推向新高，同时大幅减小体积和损耗。但要真正驾驭这些先进技术，我们必须借助仿真工具，透彻理解发生在纳秒级开关瞬态和电压尖峰中的真实情况。
在后续课程中，我们将深入更多电路拓扑与仿真技巧。欢迎在云栈社区继续交流与探讨。 |
