电路介绍

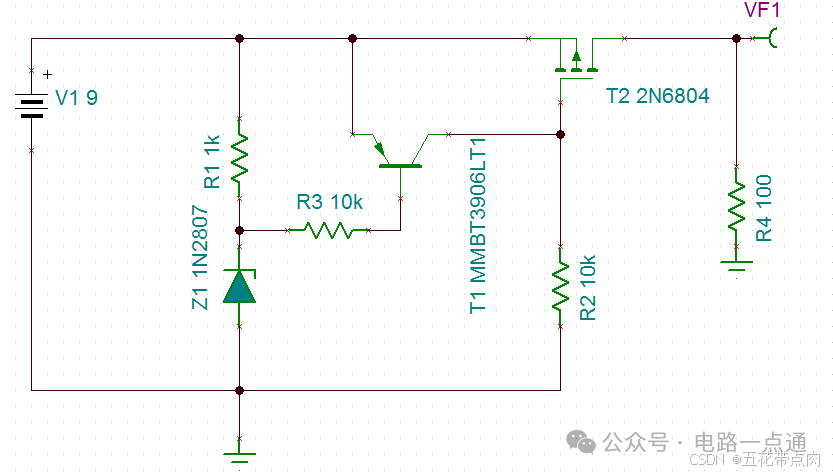

这是一个针对9V-9.7V输入范围的过压保护电路。
首先，我们来逐一分析电路中的关键器件。电阻的作用自不必多说，我们先来看核心元件之一的稳压二极管。
分析其参数时，主要关注击穿电压和击穿电流。击穿电压指的是它正常工作时稳定的电压值；而击穿电流则是指，要达到标称的稳压值，流经稳压管的电流所需达到的最小值。

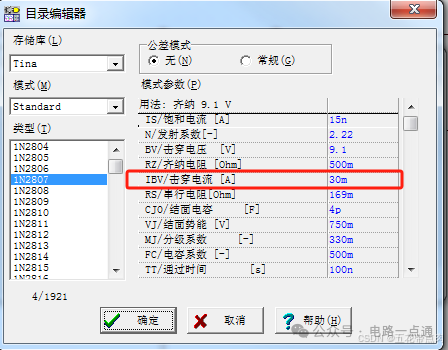

本例中采用的稳压管，其标称稳压值（击穿电压）为9.1V。击穿电流设定为30mA（此处的30mA是为了仿真需要而自行设定的，实际器件的击穿电流参数通常更大）。
接下来看三极管MMBT3906，这是一个普通的PNP型三极管。
然后是MOS管，电路中使用的是一个PMOS。

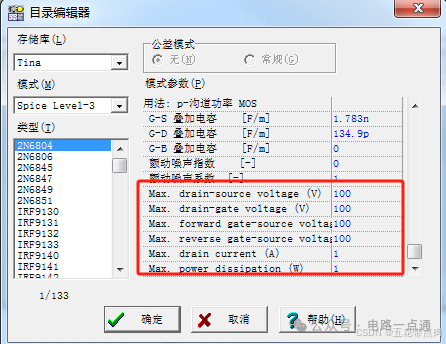

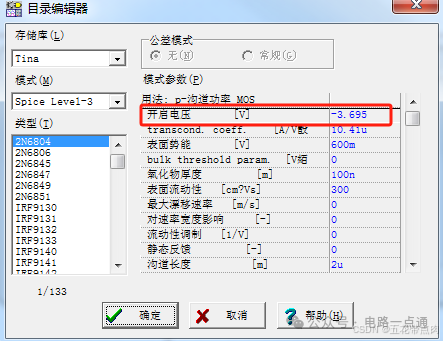

查看其关键参数：
电路分析
该电路的核心功能是实现过压保护。举例来说，若系统正常供电电压为9V，当输入电压在9V至9.7V之间时，输出电压正常；一旦输入电压超过9.7V，输出端将被切断，从而实现保护后端电路的目的。
我们来分析具体的工作状态。

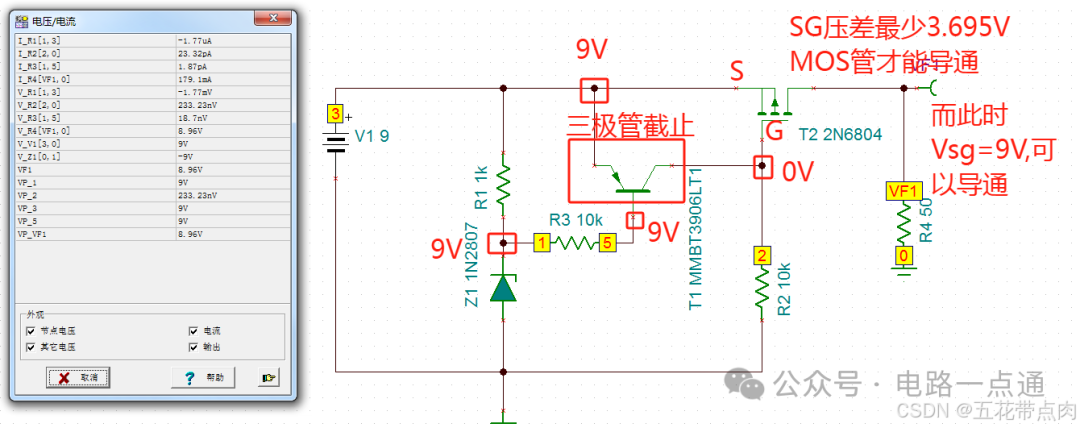

1. 输入电压为9V时
此时，稳压管基本未进入工作状态。从仿真结果可以看到，输出电压约为8.96V，电路未触发保护。

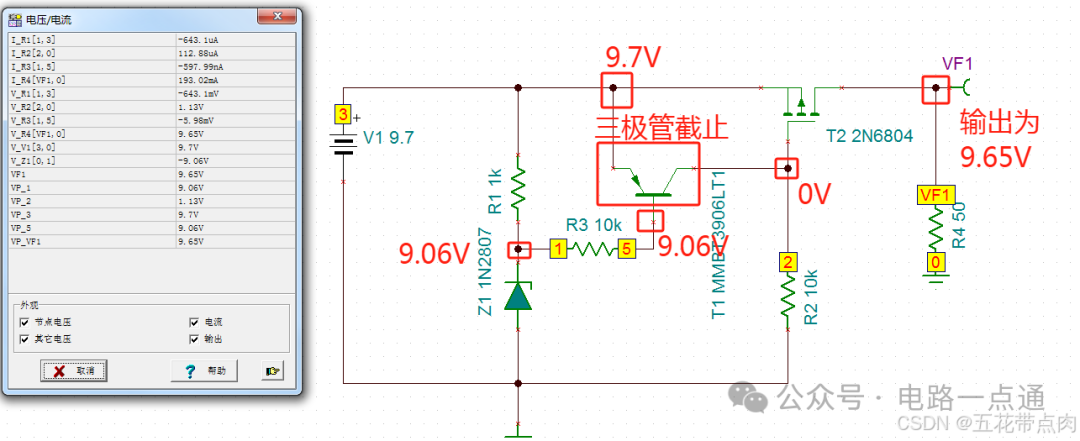

2. 输入电压为9.7V时
输出电压约为9.65V，电路仍然处于正常工作状态，未过压。

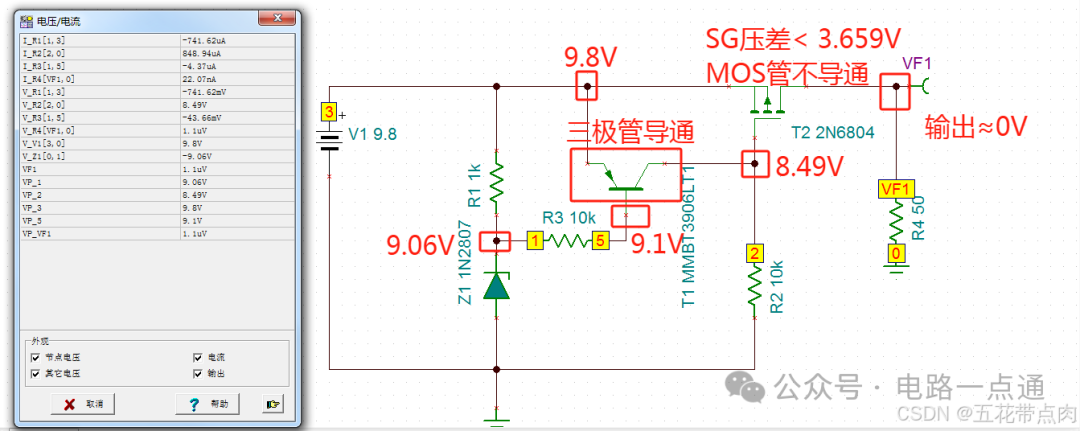

3. 输入电压为9.8V时
输出电压骤降至接近0V，过压保护功能被触发。
那么，具体电压是如何影响各元件状态的呢？当输入电压为9.8V时，其值超过了稳压管Z1的9.1V稳压值。这使得Z1进入击穿稳压状态，从而在R1上产生足够的压降，抬高了PNP三极管T1的基极电位。当基极-发射极电压达到导通阈值时，T1导通。T1的导通将其集电极电位拉低，进而使得PMOS管T2的栅源电压 V_SG 减小。当 V_SG 低于其开启电压绝对值（3.695V）时，T2关闭，最终切断输出电压。

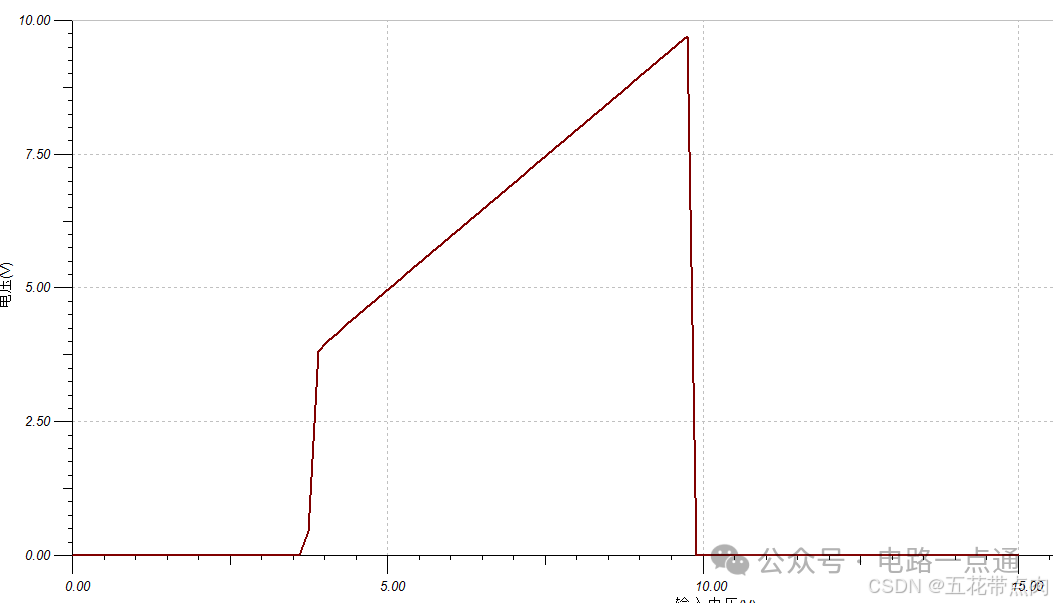

为了更直观地观察电路的整体传输特性，我们可以对其进行直流扫描分析。设置输入电源电压从0V扫至15V，并观察输出电压的变化。
从曲线上可以明确看到两个关键的转折点。第一个拐点约在3.81V，这正好对应MOS管的阈值电压 V_GS(th)，此时MOS管开始导通，电路有了输出。第二个拐点约在9.69V，这就是该电路设定的过压保护触发点，当输入电压超过此值，输出将被关断。
总结
这个电路方案具有良好的通用性，可以适配多种电压值的过压保护需求。使用时，主要需要根据目标保护电压来选配合适稳压值的稳压二极管。同时，务必注意所选三极管和MOS管的耐压值需满足电路的最高工作电压要求，这是电子电路设计中的关键安全考量。
