效率，无疑是现代电力电子系统设计中最为关键的参数之一。它衡量了实际输送至负载的功率与从电源汲取的总功率之比。在工程师眼中，效率远不止是一个性能指标，它更是一项深刻影响设计成败的核心约束：从系统的可靠性、散热设计、功率密度，到最终的产品成本和环境影响，都与之息息相关。尤其是在高功率应用中，效率哪怕只提升零点几个百分点，也意味着数百甚至数千瓦的功率被节约下来，而非转化为热量，这直接决定了散热器、风扇等冷却系统的规模和成本。
功率损耗：效率的“对手”
从定义上讲，效率（η）就是有效输出功率与总输入功率的比值。它是一个介于0到1（或0%到100%）之间的数值，专门用于量化电路中的损耗。其数学表达式非常简单：
用百分比表示则为：
其中：
- 输出功率 (P_out)：指实际被负载（如电机、灯泡）消耗的功率。
- 输入功率 (P_in)：指电源产生的总功率。
- 差值：即以热量等形式耗散掉的功率损耗。
那么，这些损耗都去哪了？图中生动地展示了高效与低效电路的温度差异。
功率损耗主要来源于电子元件的非理想特性，尤其是功率器件。例如，宽禁带半导体（如碳化硅和氮化镓MOSFET）的兴起，正是为了攻克这些损耗难关。主要的损耗类型包括：
- 导通损耗：由电流流过电阻产生，例如 MOSFET 的 $I^2 * R_{DS(on)}$。
- 开关损耗：器件在开启和关闭瞬间，电压与电流重叠产生的损耗。
- 磁性损耗：存在于电感器和变压器中。
- 其他损耗：驱动电路损耗、控制电路功耗、二极管反向恢复损耗、电容等效串联电阻（ESR）损耗以及电磁干扰（EMI）滤波损耗等。
举个例子：如果一个电源输出1000瓦，但负载只用到950瓦，那么就有50瓦被电路“吃掉”了，此时电路效率为95%。这个计算至关重要，因为它直接决定了系统需要散发多少热量，进而影响散热片的尺寸、系统的可靠性乃至电池的续航时间。
理想效率 vs. 实际效率
理想电路只存在于教科书和仿真模型中。在那里，所有导线电阻为零，电源完美无缺，没有一丝一毫的额外压降或损耗。输入功率毫无保留地全部送达负载，效率自然是100%。
然而现实很骨感。实际电路中，每个元件都带着“与生俱来”的电阻：导线有欧姆电阻、PCB走线有损耗、电池有内阻、MOSFET有导通电阻 $R_{DS(on)}$……电流流过这些电阻时，就会产生电压降和热损耗。于是，输入功率总大于负载可用功率，效率永远低于100%。
因此，电力电子设计的一个核心目标，就是通过各种手段（优化布线、选择低阻器件、降低接触电阻等）削减这些“非理想”电阻，让实际电路的性能无限逼近理想模型，同时清醒地认识到100%效率只是一个理论极限。
用QSPICE进行效率仿真对比

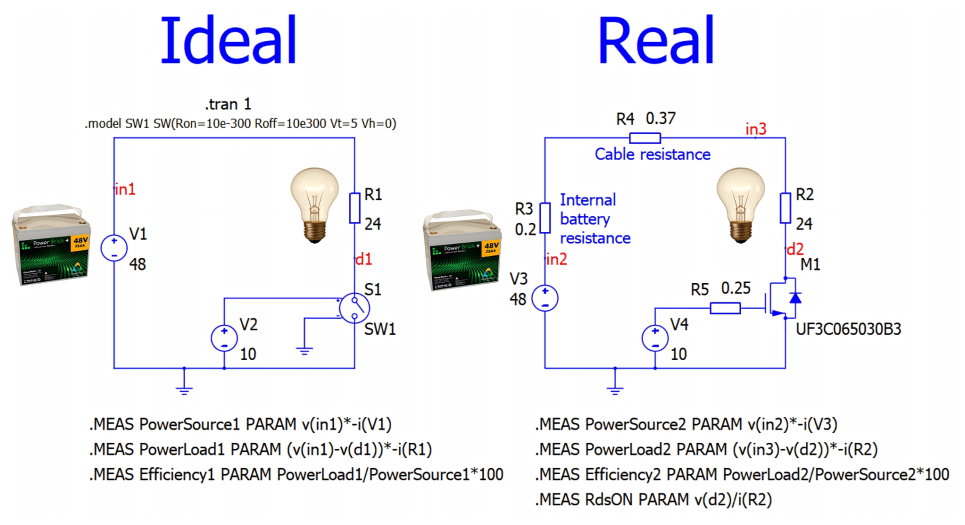

图2清晰地展示了一个理想开关模型与实际开关模型的对比，旨在具体分析导通损耗和效率。
两个电路都用48V电源驱动一个24Ω的灯泡负载。左侧是理想电路，开关模型近乎完美（$R_{on}$ 极小，$R_{off}$ 极大）。右侧是实际电路，包含了电池内阻（R3=0.2Ω）、电缆电阻（R4=0.37Ω）以及一个真实的MOSFET（M1）。
仿真采用瞬态分析，持续1秒（指令 .TRAN 1）。关键在于使用了一系列 .MEAS 测量指令来定量分析功率和效率：
.MEAS PowerSource1 PARAM v(in1)*-i(V1)
.MEAS PowerLoad1 PARAM (v(in1)-v(d1))*-i(R1)
.MEAS Efficiency1 PARAM PowerLoad1/PowerSource1*100
.MEAS PowerSource2 PARAM v(in2)*-i(V3)
.MEAS PowerLoad2 PARAM (v(in3)-v(d2))*-i(R2)
.MEAS Efficiency2 PARAM PowerLoad2/PowerSource2*100
.MEAS RdsON PARAM v(d2)/i(R2)
这些指令分别测量了理想和实际情况下电源提供的功率、负载消耗的功率，并由此计算出效率。最后一条指令则用于估算MOSFET在工作状态下的等效导通电阻。
仿真结果如下表所示：
| 变量 |
公式 |
结果 |
| PowerSource1 |
v(in1)*-i(v1) |
96 W |
| PowerLoad1 |
(v(in1)-v(d1))*-i(r1) |
96 W |
| Efficiency1 |
powerload1/powersource1*100 |
100 % |
| PowerSource2 |
v(in2)*-i(v3) |
93.6715 W |
| PowerLoad2 |
(v(in3)-v(d2))*-i(r2) |
91.3995 W |
| Efficiency2 |
powerload2/powersource2*100 |
97.5745 % |
| Rds(on) |
v(d2)/i(r2) |
0.0265906 ohm |

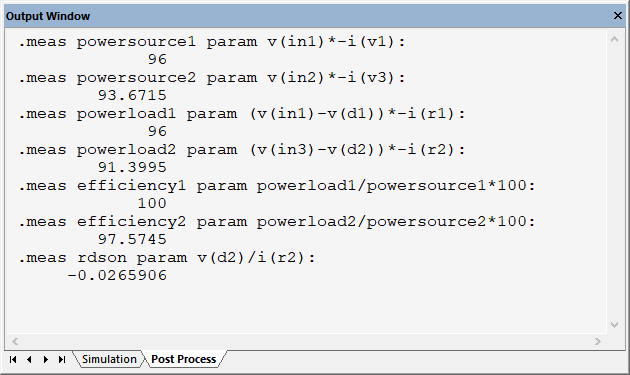

QSPICE的输出窗口清晰地展示了这些计算结果。
结果解读非常直观：
- 理想电路：无损耗，效率100%，负载得到全部96W功率。
- 实际电路：尽管MOSFET的 $R_{DS(on)}$ 很低（约27mΩ，与数据手册一致），但加上电池内阻和线阻后，总损耗使电源需提供93.67W，负载仅得到91.4W，效率降至约97.57%。
这个对比鲜明地揭示了两者的差异：
|
理想电路 |
实际电路 |
| 传导损耗 |
0 |
>0 |
| 效率 |
100% |
<100% |
| $R_{DS(on)}$ |
0 |
0.026Ω |
| 模型 |
理论 |
物理 |
热量：效率的“副产品”与设计挑战
从温度视角看，理想电路保持环境温度，而实际电路会发热。热量是电力电子设计师的“头号大敌”。任何非零电阻都会产生损耗，并转化为热能。MOSFET、二极管、电感乃至铜线都会散热，导致器件结温升高，这不仅降低效率，更会威胁系统的可靠性和寿命。热量会改变器件参数、增加电阻、加速老化，甚至引发故障。因此，热管理和降低寄生电阻是电力电子系统设计中不可分割的核心环节。
追求极致效率
效率是区分普通与优秀电源转换器的关键标尺。每提升一个百分点，都意味着可观的能源节约、发热减少和碳排放降低。一个优秀的电力系统应竭力避免能量被无谓地浪费为热量。
本次QSPICE仿真表明，即使使用 $R_{DS(on)}$ 为27mΩ的MOSFET，也能轻松实现超过97%的效率。通过优化布线以降低电阻，并采用SiC或GaN等更先进的器件，达到99%以上的效率是完全可能的。
优化电源电路是一项融合了电、热、机械甚至经济学和环保学的精细工作。高效率带来的不仅是更好的能源表现，还能通过降低热应力和机械应力，全面提升系统的可靠性和使用寿命。在电动汽车、储能系统和工业电源等领域，对效率的极致追求，直接 translates to 更长的续航、更低的运营成本、更持久的设备寿命以及更小的环境足迹。对这部分计算机基础知识的深入理解，能帮助开发者构建更底层的优化模型。
