RT-Thread操作系统在NXP MCX平台实现智能头盔多传感器采集与华为云IoT上报

项目概述

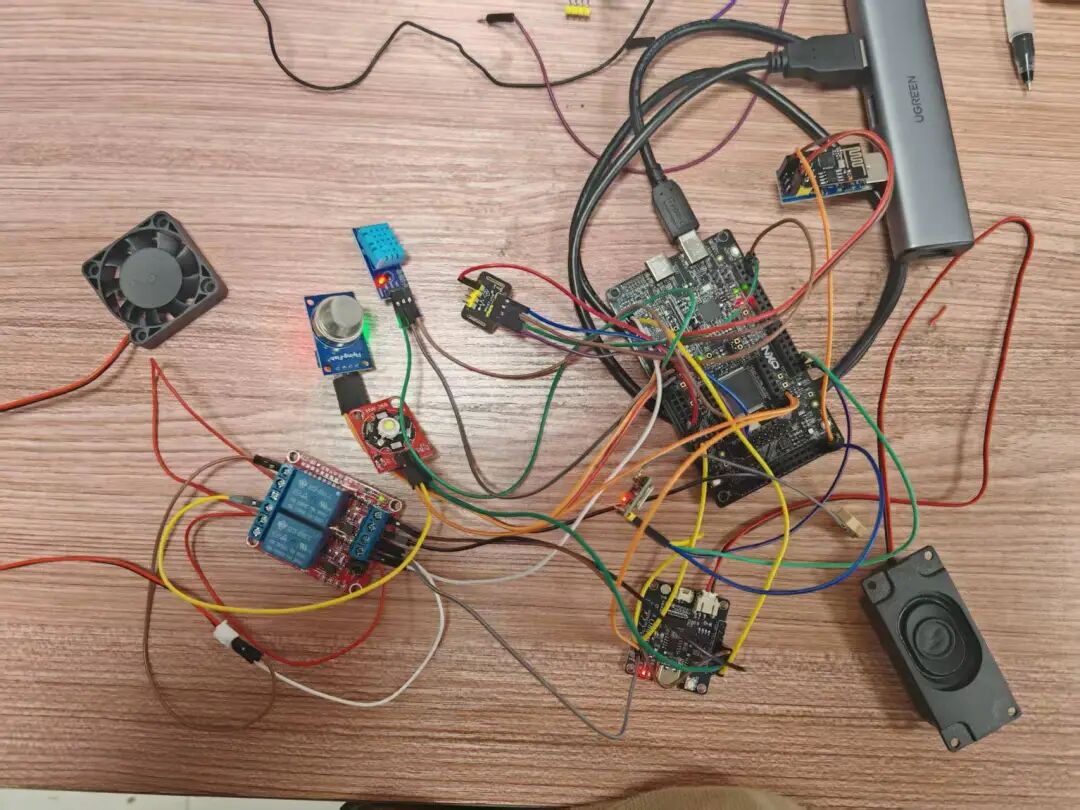

本项目基于 NXP FRDM-MCXA156 开发板，运行 RT-Thread 实时操作系统，实现多传感器数据采集并通过 ESP01S WiFi模块 上报至 华为云IoT平台。

主要功能

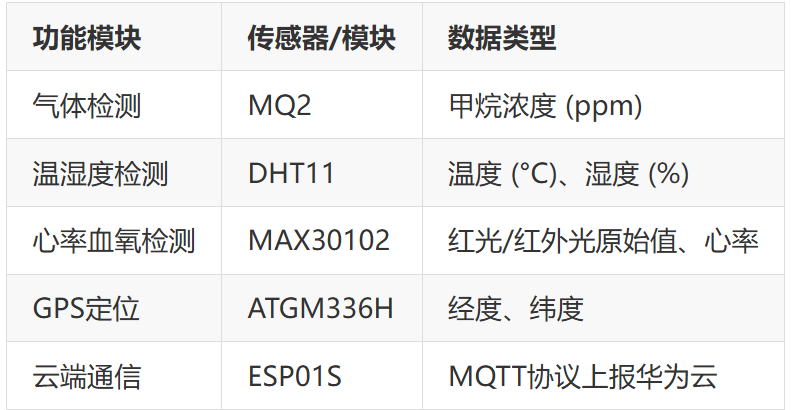

系统集成了多种传感器模块，功能划分如下：

系统架构

系统的软件架构分为三层：传感器驱动层、应用层和通信层，各层之间数据流向清晰。

+------------------+     +------------------+     +------------------+
|   传感器层        |     |   应用层          |     |   通信层          |
+------------------+     +------------------+     +------------------+
|  drv_mq2.c        |  --> | MQ2_app.c        |     |                  |
|  drv_dht11.c      |  --> | dht11_app.c      | --> | esp_app.c        | --> 华为云IoT
|  drv_max30102.c   |  --> | max30102_app.c   |     | (MQTT上报)        |
|  (UART接收)        |  --> | ATGM336H_app.c   |     |                  |
+------------------+    +------------------+     +------------------+

硬件平台

主控芯片

• 型号: NXP MCXA156
• 内核: ARM Cortex-M33
• 主频: 96 MHz
• Flash: 1 MB
• RAM: 128 KB

引脚分配

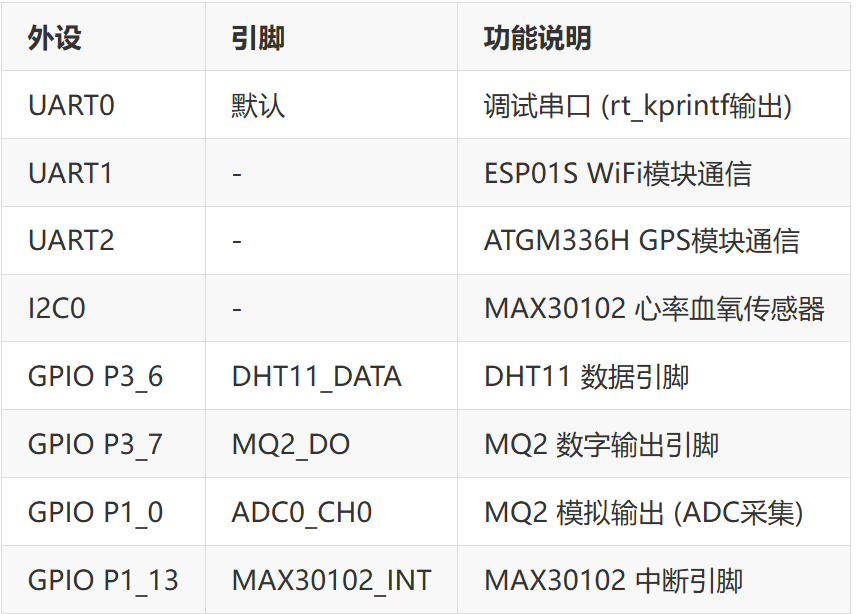

为了实现多传感器协同工作，需要对有限的硬件资源进行合理规划。以下是各外设与 MCXA156 引脚的对应关系：

目录结构

清晰的目录结构是管理复杂嵌入式项目的基础。本项目的代码组织遵循 RT-Thread 的推荐规范，将驱动、应用、板级支持包明确分离。

frdm-mcxa156/
├── applications/           # 应用层代码
│   ├── main.c             # 主函数入口
│   ├── mydefine.h         # 通用头文件定义
│   │
│   ├── drv_dht11.c/h      # DHT11 驱动层
│   ├── dht11_app.c/h      # DHT11 应用层
│   │
│   ├── drv_mq2.c/h        # MQ2 驱动层
│   ├── MQ2_app.c/h        # MQ2 应用层
│   │
│   ├── drv_max30102.c/h   # MAX30102 驱动层
│   ├── max30102_app.c/h   # MAX30102 应用层
│   │
│   ├── ATGM336H_app.c/h   # GPS模块应用层
│   │
│   ├── esp_app.c/h        # ESP01S WiFi/MQTT通信
│   │
│   ├── adc_app.c/h        # ADC采集封装
│   └── uart_app.c/h       # 串口工具函数
│
├── board/                  # 板级支持包
│   ├── board.c/h          # 板级初始化
│   ├── Kconfig            # 硬件配置菜单
│   ├── MCUX_Config/       # NXP MCUXpresso配置
│   │   └── board/
│   │       ├── clock_config.c/h   # 时钟配置
│   │       └── pin_mux.c/h        # 引脚复用配置
│   └── linker_scripts/    # 链接脚本
│
├── packages/              # RT-Thread软件包
│   ├── nxp-mcx-cmsis-latest/     # NXP CMSIS支持
│   └── nxp-mcx-series-latest/    # NXP MCX系列驱动
│
├── .config                # RT-Thread配置文件
├── rtconfig.h             # RT-Thread配置头文件
├── Kconfig                # 顶层配置菜单
├── SConstruct             # SCons构建主文件
├── project.uvprojx        # Keil MDK工程文件
└── rtthread.elf/bin      # 编译输出文件

传感器模块详解

4.1 MQ2 气体传感器

文件: drv_mq2.c/h, MQ2_app.c/h

功能: 检测甲烷(CH4)等可燃气体浓度

数据结构：

typedef struct {
    rt_base_t  dopin;    // 数字输出引脚
    float      adc_val;      // ADC原始值
    float      ch4ppm;       // 甲烷浓度 (ppm)
} mq2_device_t;

API接口：

// 初始化MQ2设备
rt_err_t mq2_init(mq2_device_t *dev, rt_base_t dopin);
// 读取气体浓度
mq2_result_t MQ2_GetPmm(mq2_device_t *dev);
// 获取当前甲烷浓度 (应用层接口)
float mq2_get_ch4ppm(void);

全局变量: g_mq2_dev - MQ2设备对象

4.2 DHT11 温湿度传感器

文件: drv_dht11.c/h, dht11_app.c/h

功能:  检测环境温度和湿度

数据结构：

typedef struct {
    rt_base_t  pin;          // 数据引脚
    rt_uint8_t humidity;    // 湿度整数部分
    rt_uint8_t temperature; // 温度整数部分
} dht11_device_t;

API接口：

// 初始化DHT11设备
rt_err_t dht11_init(dht11_device_t *dev, rt_base_t pin);
// 读取温湿度数据
dht11_result_t dht11_read(dht11_device_t *dev, rt_uint8_t *temp, rt_uint8_t *humi);
// 获取当前温度 (应用层接口)
rt_uint8_t dht11_get_temperature(void);
// 获取当前湿度 (应用层接口)
rt_uint8_t dht11_get_humidity(void);

全局变量:

• g_dht11_dev - DHT11设备对象
• g_dht11_temperature - 最新温度值
• g_dht11_humidity - 最新湿度值

4.3 MAX30102 心率血氧传感器

文件: drv_max30102.c/h, max30102_app.c/h

功能:  通过红光和红外光检测心率和血氧

通信接口:  I2C (地址: 0x57)

数据结构：

typedef struct {
    struct rt_i2c_bus_device *i2c_bus;  // I2C总线句柄
    rt_mutex_t lock;                     // 互斥锁
    rt_uint8_t addr;                     // I2C地址
    rt_bool_t  initialized;               // 初始化标志
} max30102_device_t;

API接口：

// 初始化MAX30102设备
max30102_device_t *max30102_init(const char *i2c_bus_name);
// 从FIFO读取LED数据
rt_err_t max30102_read_fifo(max30102_device_t *dev,
                           rt_uint32_t *red_led,
                           rt_uint32_t *ir_led);
// 获取心率 (应用层接口)
rt_uint32_t max30102_get_heart_rate(void);

全局变量:

• g_max30102_red_led - 红光LED原始值
• g_max30102_ir_led - 红外LED原始值
• g_max30102_heart_rate - 心率估算值

工作模式: 支持中断模式和轮询模式 (通过 USE_INTERRUPT_MODE 宏切换)

4.4 ATGM336H GPS模块

文件: ATGM336H_app.c/h

功能: 获取GPS定位信息 (经度、纬度)

通信接口: UART2 (波特率: 9600)

数据结构：

typedef struct {
    char GPS_Buffer[80];    // GPS原始数据缓冲
    char isGetData;         // 数据接收标志
    char isParseData;       // 数据解析标志
    char UTCTime[11];       // UTC时间
    char latitude[11];      // 纬度字符串
    char N_S[2];            // 南北半球
    char longitude[12];     // 经度字符串
    char E_W[2];            // 东西半球
    char isUsefull;         // 定位有效标志
} _SaveData;
typedef struct {
    float latitude;         // 纬度 (十进制度)
    float longitude;        // 经度 (十进制度)
    char  N_S;               // 南北半球标识
    char  E_W;               // 东西半球标识
} LatitudeAndLongitude_s;

全局变量:

• Save_Data - GPS原始数据结构
• g_LatAndLongData - 解析后的经纬度数据
• latitude, longitude - 全局经纬度变量

4.5 ESP01S WiFi模块

文件:  esp_app.c/h

功能:  通过MQTT协议将传感器数据上报至华为云IoT平台

通信接口:  UART1

云平台配置 (定义在 esp_app.h):

#define WIFI_NAME               "LP11"
#define WIFI_PWD                "123456aa"
#define HUAWEI_MQTT_ADDRESS     "e8b7ac5772.st1.iotda-device.cn-east-3.myhuaweicloud.com"
#define HUAWEI_MQTT_PORT        1883

API接口:

// 发送AT指令
void esp_send(const char *data);
// 上报传感器数据到云端
int esp_report(float density, int hr, int temp, int humi);

数据上报格式 (MQTT JSON):

{
  "services": [{
    "service_id": "BasedData",
    "properties": {
      "density": 100.5,
      "heart_rate": 75,
      "temperature": 25,
      "humidity": 60
    }
  }]
}

线程架构

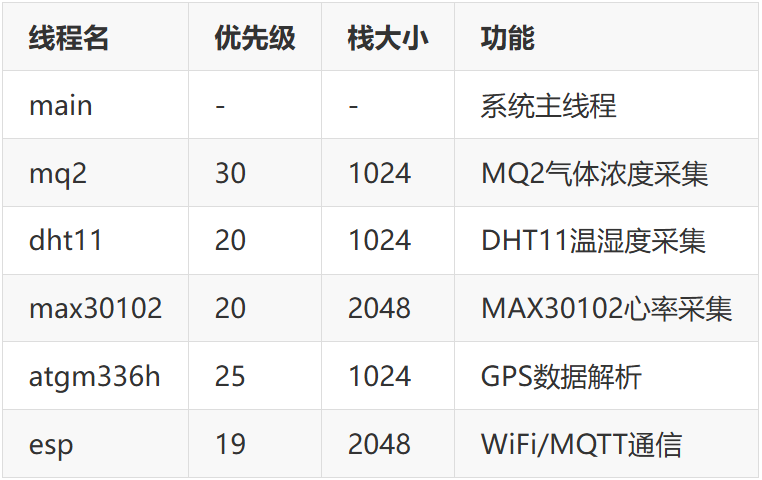

系统采用RT-Thread提供的多线程架构，各传感器独立采集，互不干扰，保证了系统的实时性和稳定性。具体的线程规划如下：

构建与烧录

6.1 使用Keil MDK

1. 打开 project.uvprojx 工程文件
2. 编译: Project -> Build Target 或 F7
3. 烧录: Flash -> Download 或 F8

6.2 使用SCons (命令行)

# 配置
scons --menuconfig
# 编译
scons
# 清理
scons -c

配置说明

7.1 RT-Thread配置

通过 menuconfig 或直接编辑 .config 文件配置：

# 串口配置
CONFIG_BSP_USING_UART0=y    # 调试串口
CONFIG_BSP_USING_UART1=y    # ESP01S
CONFIG_BSP_USING_UART2=y    # GPS模块
# I2C配置
CONFIG_BSP_USING_I2C0=y     # MAX30102
# ADC配置
CONFIG_BSP_USING_ADC0_CH0=y # MQ2模拟输出

7.2 传感器引脚配置

在各应用文件中修改引脚定义：

// MQ2_app.c
#define MQ2_DATA_PIN     ((3*32)+7)    // P3_7
// dht11_app.c
#define DHT11_DATA_PIN   ((3*32)+6)    // P3_6
// max30102_app.c
#define MAX30102_INT_PIN ((1*32)+13)   // P1_13

在嵌入式系统中，正确处理 UART、I2C 和 GPIO 等硬件接口是项目成功的关键，这方面可以在 C/C++ 技术板块找到更深入的底层讨论。

数据流说明

[传感器采集] --> [全局变量更新] --> [esp_thread_entry读取] --> [esp_report上报] --> [华为云]
时序:
1. 各传感器线程周期性采集数据，更新全局变量
2. ESP线程在主循环中读取全局变量
3. 调用 esp_report() 构造MQTT消息并发送
4. 华为云IoT平台接收并存储数据

注意事项

1. DHT11: 两次读取间隔至少2秒
2. MQ2: 上电后需预热稳定期
3. MAX30102: I2C通信需要较大栈空间
4. GPS: 首次定位需要较长时间，室内可能无法定位
5. ESP01S: WiFi连接需要5秒等待，MQTT连接需要3秒等待

文件依赖关系

mydefine.h (基础定义)
    ├── drv_dht11.h
    ├── drv_mq2.h
    ├── drv_max30102.h
    │
    ├── dht11_app.h  --> dht11_app.c
    ├── MQ2_app.h    --> MQ2_app.c
    ├── max30102_app.h --> max30102_app.c
    ├── ATGM336H_app.h --> ATGM336H_app.c
    │
    └── esp_app.h    --> esp_app.c (引用所有传感器数据)

良好的多线程管理与清晰的模块依赖关系是构建复杂嵌入式系统的基石，这涉及到计算机科学的基础与综合知识。

代码仓库

仓库地址： https://github.com/drifting-cloudlet/smart_helmet

演示视频已放在对应仓库的github releases上，为对应的zip文件。

---

硬件平台简介：本项目所使用的核心开发板为恩智浦FRDM-MCXA156，这是一款基于高性能ARM Cortex-M33内核的评估板，非常适合用于物联网边缘设备开发。
