光刻胶显影与剥离工艺解析：原理区别、化学机制与技术要点

在芯片制造的精密光刻工艺中，光刻胶扮演着临时的图形掩模角色。它的一生需要经历两次关键的“消失”：一次是显影，一次是剥离。这两道工序虽然目的都是去除光刻胶，但其背后的原理、实现的目标以及涉及的化学反应机制却截然不同。理解了它们的区别，才能真正看懂光刻工艺如何从“绘制蓝图”一步步“完成任务”的完整历程。

一、显影：有选择性的“图案显形”

显影工序紧随光刻曝光之后，它的核心使命是将掩模版上的设计图案精准地“复制”到涂覆在晶圆表面的光刻胶层上。关键在于，它并非无差别地去除所有光刻胶，而是只溶解掉特定区域——根据光刻胶的极性不同，这个目标区域可能是曝光区，也可能是未曝光区。

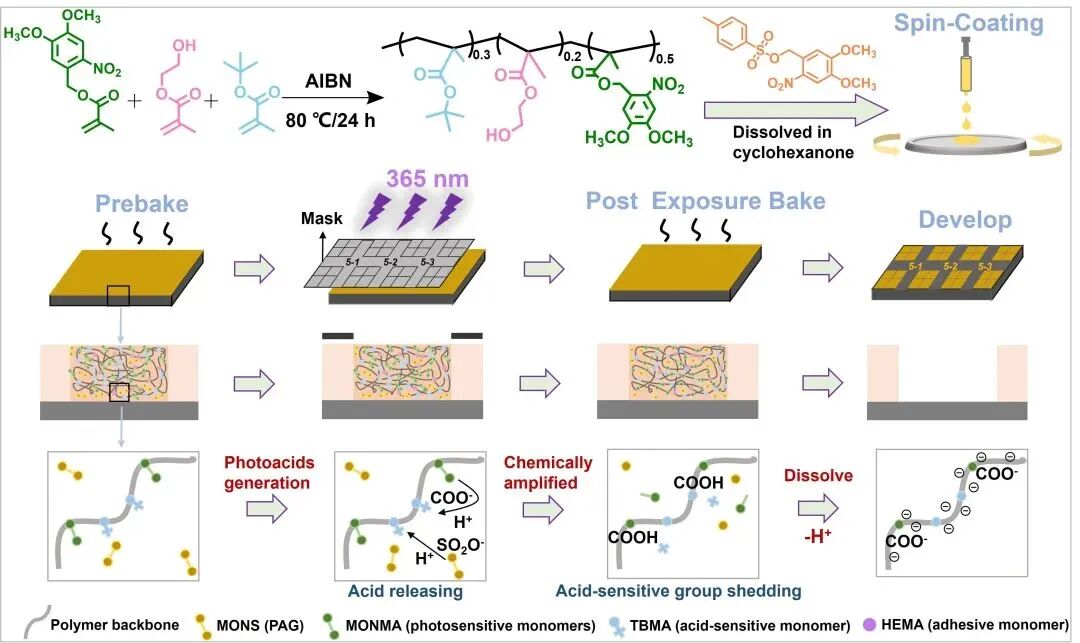

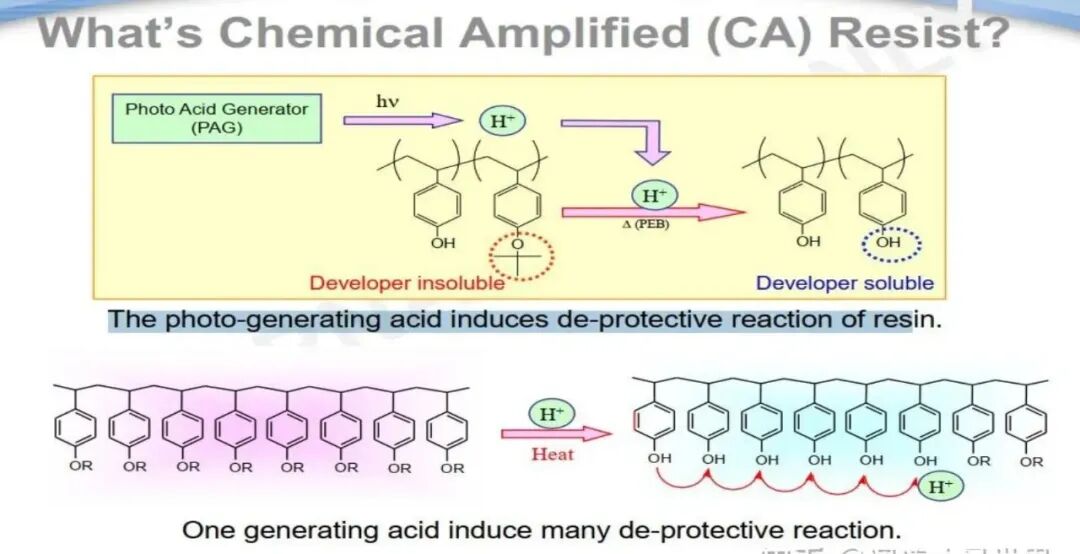

• 正性光刻胶的显影机制：对于正性光刻胶，其在曝光前难以溶于显影液。经过特定波长的光照后，胶体中的感光成分（如光酸发生器，PAG）发生化学反应，生成羧酸等物质，导致曝光区域的聚合物溶解度发生剧变，变得极易溶于碱性显影液。因此，在显影过程中，曝光区域的光刻胶被完全溶解洗去，留下未曝光的区域，从而形成与掩模版图形完全相同的立体结构。
• 负性光刻胶的显影机制：负性光刻胶则恰恰相反。其曝光区域在光线作用下发生交联聚合反应，分子链相互连接，分子量大幅增加，从而变得难溶于显影液；而未曝光区域则保持原有的可溶性，在显影液中被溶解去除。最终留下的图形，是与掩模版相反（互补）的图案。

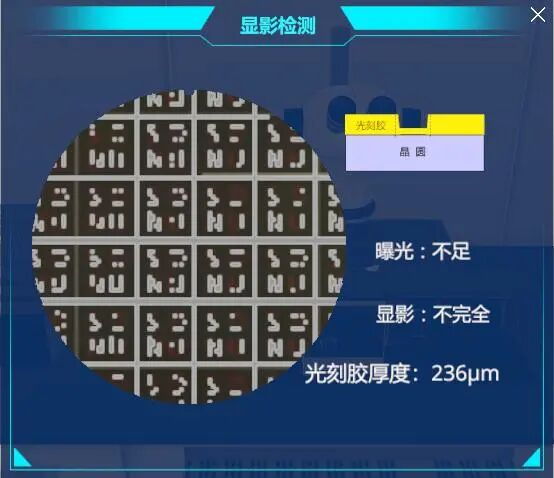

常用的显影液是诸如四甲基氢氧化铵（TMAH）之类的碱性水溶液，其浓度、温度和作用时间都被极为精确地控制。目的只有一个：确保只溶解掉“目标区域”的光刻胶，而需要保留的区域必须毫发无损、边缘清晰。显影完成后，晶圆表面便呈现出由光刻胶构成的精密三维图案——有些地方被光刻胶覆盖（用于保护下方的硅或金属材料），有些地方则被暴露出来（等待后续的刻蚀或离子注入）。可以说，显影的本质是利用曝光前后光刻胶在特定化学溶剂中溶解度的巨大差异性，实现图形化的选择性化学溶解。

二、剥离：无差别的“彻底清除”

剥离工序则发生在光刻胶完成其作为“临时掩模”的历史使命之后——即通过刻蚀或离子注入工艺，已经成功将图形永久性地转移到下方的材料层（如二氧化硅、多晶硅或金属）上。此时，这层光刻胶已经“功成身退”，必须被彻底、干净、无任何残留地去除，以便为后续新的工艺层腾出洁净的舞台。

剥离工艺完全不关心光刻胶曾经的“曝光履历”。它的目标是清除晶圆表面所有残留的光刻胶，无论其之前是否被曝光过。原因在于，历经了刻蚀（可能涉及等离子体轰击）或高能离子注入等严苛的物理化学过程后，表层的光刻胶早已面目全非：表面可能被碳化、硬化成一层坚固的“外壳”，内部可能嵌入了注入的杂质离子，侧壁也可能附着上刻蚀产生的副产物聚合物。它不再是最初涂布时那个性质均一、纯净的光刻胶薄膜，而是变成了一层成分复杂、难以对付的“污染物”，必须被“连根拔起”。

主流的剥离方法主要有两大类：

1. 湿法剥离：使用专门配置的光刻胶剥离液，通常是含有有机胺类溶剂（如N-甲基吡咯烷酮）和特定添加剂的混合溶液。这些化学药剂能够渗透、溶胀并最终溶解已经发生交联或变性的光刻胶聚合物，使其从晶圆表面剥离下来。为了增强反应活性，剥离过程通常在加热条件下进行（温度约50-80°C），有时还会辅以超声波震荡，利用空化效应加强物理去除力。
2. 干法剥离：主要采用氧等离子体灰化技术。在真空反应腔中，通入氧气并激发产生含有大量高活性氧自由基的等离子体。这些氧自由基与光刻胶中的碳氢化合物发生剧烈的氧化反应，将其转化为二氧化碳、水蒸气等挥发性小分子，随后被真空系统抽走。这种方法最大的优点是无液体化学品残留，特别适用于对金属腐蚀和颗粒污染极其敏感的先进制程节点。

三、核心区别：为何一个“精准选择”，一个“全部清除”？

这种根本性的差异，源于显影和剥离在芯片制造的完整流程中承担的截然不同的角色和使命：

• 显影是“图形定义”工序。它的核心任务是 “创造图形” ，是图案从设计变为实体的关键一步。因此，它必须具备极高的选择性，必须精准地区分曝光区与未曝光区。如果显影的选择性不足，导致该去除的区域有残留（可能造成电路短路），或不该去除的区域被误伤（可能导致电路断路），那么整片晶圆的图形就报废了。这种选择性完全建立在光刻胶材料精妙的化学机制设计之上——即通过光照触发其溶解度的突变。
• 剥离是“表面清洁”工序。它的核心任务是 “恢复晶圆表面的原始洁净状态” ，为下一道薄膜沉积或光刻工艺准备完美的基底。此时，光刻胶承载的图形信息已经通过刻蚀/注入“转印”到了下层，它本身已成为纯粹的“废弃物”。任何微小的光刻胶残留都会成为致命的污染物，影响后续薄膜的附着力、均匀性，甚至引入导致电路失效的缺陷。因此，剥离必须追求 “斩草除根” ，不问出身（是否曝光过），全部清除。

四、工艺整合中的关键考量

在实际的半导体生产线上，显影与剥离的顺利衔接需要精心的工艺设计和控制：

• 显影后处理的影响：显影后通常会有一步“硬烘烤”，通过加热使残留的光刻胶进一步固化、交联，从而增强其在后续刻蚀工艺中的抗蚀性。但这把“双刃剑”也使得光刻胶变得更硬、更耐化学腐蚀，无疑给后续的剥离工序增加了难度。

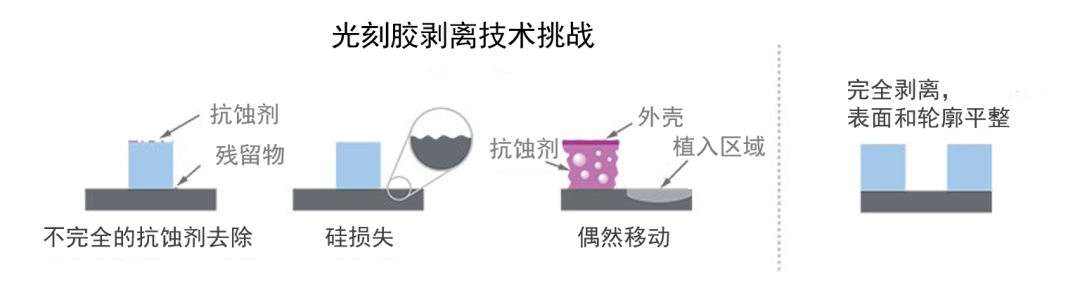

• 剥离前的状态评估：对于经历过重剂量离子注入（尤其是砷、磷等）的晶圆，其表面的光刻胶会形成一层极度坚硬、高度碳化的“外壳”。普通的湿法剥离液难以渗透这层外壳，往往需要先进行一步氧等离子体灰化预处理，将这层硬壳打碎、氧化，再配合湿法剥离液彻底清洗。
• 效果监控的重点：剥离工艺的监控核心在于 “残留物检测” 。工艺工程师会使用高倍率的扫描电子显微镜（SEM）或专用的表面检测设备，仔细检查晶圆表面是否存在微米甚至纳米尺度的光刻胶颗粒、侧壁残留或“脚印”。这些肉眼完全看不见的污染物，是导致芯片良率下降的“隐形杀手”。

五、结语

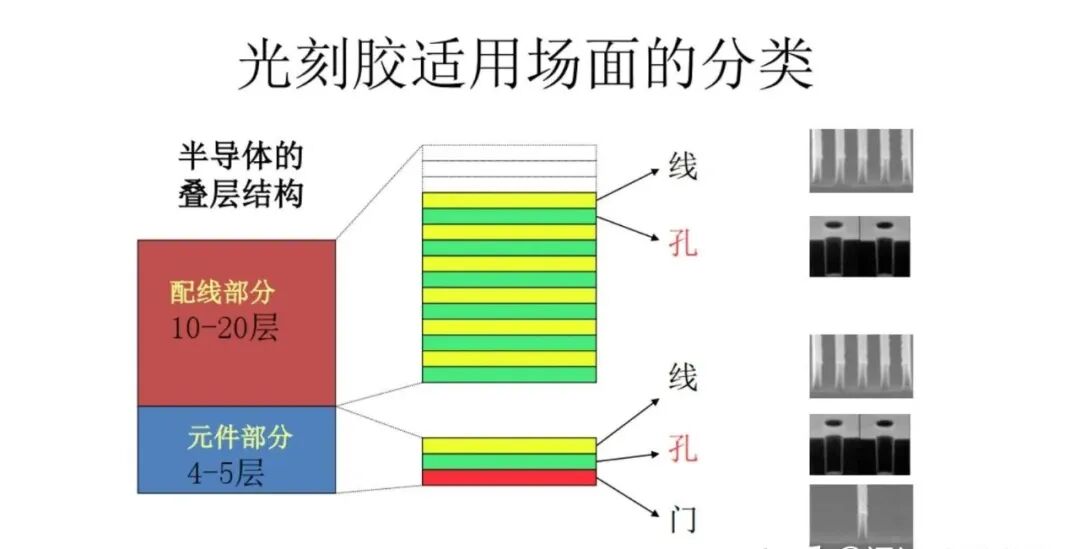

总而言之，显影与剥离，一道工序追求 “精准的选择性” ，另一道则追求 “彻底的清除率” 。显影是光刻图形诞生的“魔法时刻”，利用精巧的化学设计实现图案从虚拟到实体的转化；剥离则是光刻胶完成使命后的“清扫环节”，以无差别的方式移除所有残留，为芯片制造的下一个循环预备洁净的基石。它们一前一后，共同定义了光刻胶从涂布、曝光、图形化到最终谢幕的完整生命周期，是保障现代芯片内部上百层纳米级结构能够被精确制造和堆叠的基础环节之一。对这两个过程的深入理解，是半导体工艺工程师的基本功，也体现了微纳制造中化学与工程学的完美结合。
