光刻胶技术详解：成分、厚度与刻蚀选择比的协同设计

在芯片制造的纳米级雕刻中，光刻工艺的核心材料是一种看似普通却极其精密的化学薄膜——光刻胶。它就像传统摄影中的胶卷，记录着掩模版上的电路图案，并将其转移到硅晶圆表面。这片薄薄的“胶卷”背后，隐藏着复杂的成分设计、厚度考量以及与刻蚀工艺的深度耦合。

一、光刻胶的组成

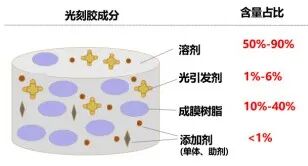

光刻胶的配方如同调制精密药剂，通常包含三种核心成分。

聚合物树脂是光刻胶的骨架，提供薄膜的附着性和抗腐蚀性，决定着胶膜的机械强度、热稳定性和厚度特性。感光剂是光刻胶的灵魂，以正性光刻胶为例，其感光剂在曝光前抑制树脂溶解，曝光后发生化学分解，转变为溶解度增强剂，使曝光区域能够迅速溶解于显影液。溶剂则使光刻胶在涂覆前保持液态，其挥发速度和粘度直接影响旋涂后的胶膜均匀性。此外，光刻胶中还会添加少量染色剂等添加剂，用以减少衬底反射造成的驻波效应。

二、为何需要不同厚度的光刻胶

光刻胶的厚度选择是一场精细的工程权衡，并非随意设定。

从光刻工艺的角度看，光刻胶不能太厚。光刻机需要具备足够的对焦深度，过厚的胶层会导致焦点无法穿透整个膜厚，影响成像质量。同时，太厚的光刻胶在显影和清洗过程中，高深宽比带来的力学问题可能导致图形倒塌。这里引入一个关键概念——深宽比，即光刻胶厚度与图形开口尺寸的比值。正性光刻胶由于聚合物分子尺寸更小，能够达到更高的深宽比，这意味着可以涂覆更厚的胶层。

从刻蚀工艺的角度看，光刻胶又不能太薄。因为光刻胶需要在后续的刻蚀或离子注入中充当掩模，必须有足够的厚度来抵抗这些工艺的消耗。刻蚀需要的最小厚度直接决定了光刻胶的下限。对于干法刻蚀或湿法刻蚀工艺，必须事先了解光刻胶在该工艺条件下的刻蚀速率，以此作为确定最小厚度的依据。业界通常建议深宽比控制在1左右，即图形宽度应大于光刻胶厚度。

三、如何选择刻蚀的选择比

刻蚀选择比是连接光刻与刻蚀两大工艺的桥梁，它定义为被刻蚀材料的刻蚀速率与光刻胶的刻蚀速率之比。这个比值直接决定了光刻胶能否胜任其掩模使命。

以最常见的二氧化硅刻蚀为例，使用光刻胶作为掩模时，其选择比通常在1到4之间。这意味着刻蚀掉1纳米二氧化硅的同时，会消耗0.25到1纳米的光刻胶。对于浅层刻蚀，这个选择比可以接受；但如果需要刻蚀5到10微米的深度，光刻胶就会因过度受热而出现问题，表面起皱、边缘穿孔，最终导致图形失真。

因此，根据刻蚀深度和材料来选择合适的光刻胶，或决定是否需要更换掩模材料，成为工艺整合的关键。对于较浅的刻蚀（如几微米以内），使用光刻胶作为掩模是首选，因为它涂覆简单、去除方便。对于深硅刻蚀，光刻胶的选择比可以高达80以上，这使得厚胶方案成为可能。但即便如此，过厚的光刻胶在长时间刻蚀中仍可能发生烧焦、碳化，给后续去除带来困难。

当需要刻蚀更深的结构时，工程师会选择硬掩模——即用另一种更难刻蚀的材料（如多晶硅、二氧化硅、金属等）作为掩模。例如，多晶硅对二氧化硅的选择比可超过15，铝可达50以上。硬掩模本身也需要通过光刻胶来图形化，相当于“胶刻硬掩模，硬掩模刻衬底”的两步工艺，虽然流程复杂，但能实现极深的刻蚀。

光刻胶的选择，本质上是分辨率、厚度、刻蚀耐受性和成本之间的多维权衡。它需要同时满足光刻工艺的对焦深度要求、刻蚀工艺的掩模消耗要求，还要考虑图形的极性、深宽比和环境因素。每一次光刻胶配方的微调、每一次厚度参数的优化，都在为最终芯片的性能和良率添砖加瓦。
