解密芯片制造的WIP管理：从在制品定义到产线平衡优化实践

在集成电路制造这个精密而复杂的领域，WIP（Work In Process）是一个你无法绕开的核心管理指标。它像是一面镜子，直接映照出工厂的生产效率、成本控制水平以及产品交付周期的健康状况。理解WIP，是真正读懂芯片制造流程与生产管理的入门课。

WIP的基本概念与范围

WIP 是 “Work In Process” 的缩写，中文通常译为“在制品”。它指的是在生产制造工艺流程中，已经投入了生产但尚未完成所有加工步骤的产品。在一个典型的制造工厂中，物料主要分为三类：尚未加工的原物料、正在加工的在制品，以及已完成所有制程并通过检验的半成品或成品。无论一件产品已经走过了多少道工序，只要它还未最终进入成品仓库，就都属于 WIP 的范畴。

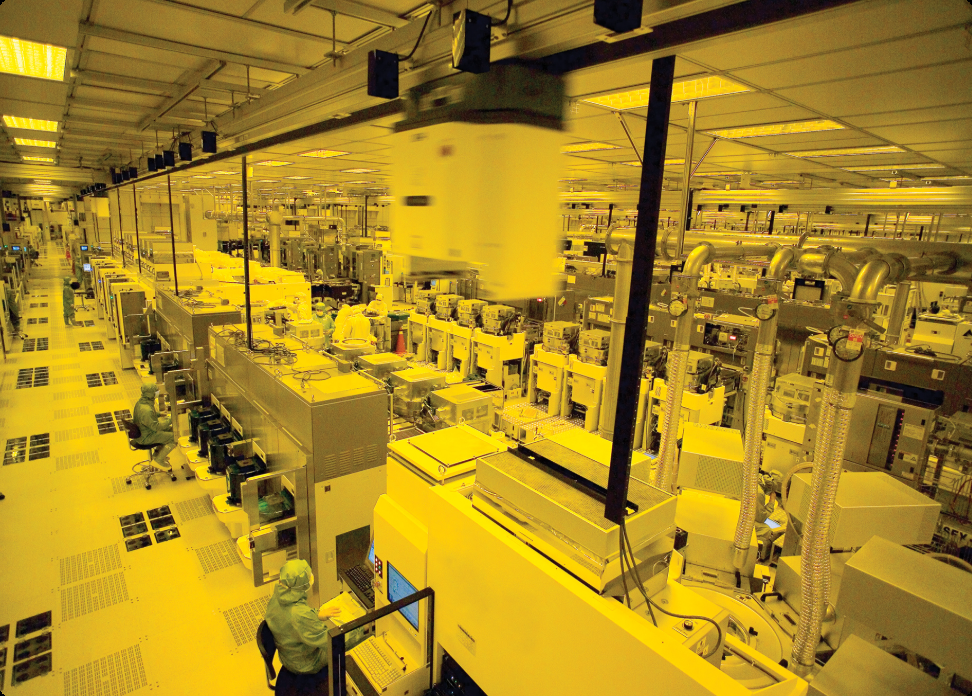

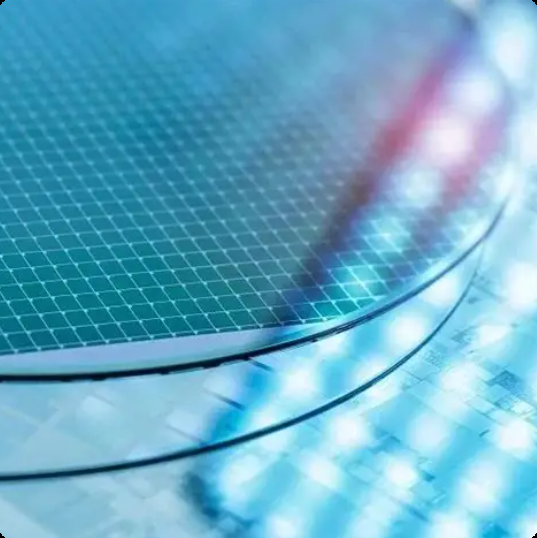

这里有个有趣的现象：在芯片制造领域，不少同行会将 WIP 理解为 “Wafer In Process”。这种理解在晶圆的前道加工阶段（FAB）无疑是准确的，因为此阶段的主要原料和半成品形态都是晶圆。然而，完整的芯片制造流程还包括后道的封装与测试，其原料虽然也是晶圆，但成品却是一颗颗独立的芯片。因此，使用 “Work In Process” 这一更具普适性的定义，来描述从晶圆到芯片整个流程中的在制品，无疑更为全面和准确。这背后涉及的复杂逻辑，正是 计算机基础 知识在生产系统中落地的体现。

WIP的重要性与影响

WIP 的数量，是衡量工厂生产效率和资源调度能力的晴雨表。它对晶圆厂的产能、生产周期和运营成本有着直接且显著的影响。关键在于，WIP 并不是“越少越好”或“越多越佳”，找到那个微妙的平衡点才是管理的艺术。

如果 WIP 水平过高，意味着大量制品积压在生产流程中的特定环节。这直接导致产品在各个工艺步骤之间的等待时间（Queue Time）被显著拉长，最终拖累整个生产周期，影响对客户的准时交付。交付一旦延迟，资金回笼变慢，工厂的运营成本便随之增加。反之，如果 WIP 水平过低，则可能导致某些价值数百万甚至上千万美元的昂贵生产设备，因“无米下锅”而处于闲置或低负荷运转状态。设备的利用率下降，其高昂的折旧成本就无法被有效分摊，同样会侵蚀工厂的利润和整体效益。

WIP在产线中的动态状态

在工厂的实际运转中，WIP 绝不是一个静态的数字，它会随着生产流程的推进，呈现出多种不同的动态状态。这些状态如同工厂实时运行的“导航系统”，为管理者提供了生产的全景快照。一片晶圆从投入产线到最终出货，其状态变化通常遵循一条典型路径。

晶圆启动后，首先进入“Run”状态，代表它正在生产设备间流转加工。当它到达某个需要组批（Lot）处理的工序时（例如扩散区的炉管），制造执行系统（MES）会将其状态转为“Bank”，意思是它在缓冲区等待，以便与其他晶圆组合成最优批次后再一同送入设备加工。工艺完成后，它的状态会再转回“Run”，前往下一个站点。

如果在生产或在线量测过程中发现异常，系统或工程师会将这片晶圆的状态置为“Hold”，暂停流转以等待问题调查。经过分析后，若问题被判定为设备误报等可忽略因素，则将其“Release”（释放）回“Run”状态；若判定问题真实存在但可以通过特殊工艺修复，则将其转入返工流程，状态变为“Rework”；若确认问题严重，晶圆已无法修复，则状态会转为“Scrap”（报废），等待被移出产线。在所有既定工艺步骤完成后，晶圆在最后出货检验环节的状态通常变为“Idle”（空闲），等待最终的质检结果和出货指令。

为了更精准地评估 WIP 的健康度，工厂管理者还会密切关注一些更深层的分析指标。例如，统计晶圆在某个特定状态下（尤其是 Hold 或 Bank）的停留时间，即 WIP Aging；计算返工晶圆占总 WIP 的比例，即 Rework Rate。Hold 状态的释放时效（Hold Release Time），更是衡量工程部门问题响应与解决速度的关键绩效指标。

不同工艺区域WIP的管理重点

由于各工艺区域的设备特性和加工逻辑迥异，其对 WIP 的管理重点也截然不同。以几个关键的工艺区域为例：

• 扩散区（Diffusion）：这是典型的批处理（Batch Process）区域，一次炉管工艺往往需要处理数十片晶圆。因此，“Bank”状态的管理在此至关重要。系统会策略性地让晶圆在炉管前的缓冲区等待，以凑齐一个能最大化设备产出和气体利用率的批次。Bank 水位过低，昂贵的炉管会“等米下锅”，利用率下降；水位过高，则意味着生产周期被不必要地拉长。
• 光刻区（Photo）：虽然通常是单片（Piece）作业，但工艺极其复杂且高度依赖光罩（Reticle）资源。该区域 WIP 管理的核心在于 派工排序（Dispatching）。系统需要根据光罩的可用性、设备机台类型（如浸润式、干式）以及不同产品的优先级，动态决策哪一批在 Bank 中的晶圆可以转入 Run 状态进行加工。
• 量测区（Metrology）：此区域不改变晶圆的物理状态，只进行关键尺寸、薄膜厚度等数据的读取。量测机台前通常也会有较大的“Bank”，因为量测多为抽检且速度较快。工程师会重点关注那些在量测后被置为“Hold”的晶圆，因为这往往意味着出现了潜在的工艺偏移（Process Shift），需要快速响应和分析，避免问题扩大导致批量性报废。

总而言之，有效的 WIP 管理，正是通过这样一套涵盖实时监控、瓶颈分析、动态派工和产线平衡的综合手段，确保半导体制造这条精密“流水线”能够平稳、高效地运行。其最终目标，直指缩短生产周期（Cycle Time）、提升产品良率（Yield）以及优化资源（设备、人力、物料）利用，这些都是晶圆厂核心竞争力的体现。如果你想了解更多关于生产系统优化或工业工程原理的讨论，欢迎来 云栈社区 与同行们一起交流探讨。
