在工业自动化领域的实际编程工作中，除了传统的触点、线圈指令，还有一种高效的组织形式——图形块指令，也就是我们常说的“块指令”。这种指令形式在运动控制应用中尤为普遍，例如西门子的系统中就大量采用。而在国产品牌 汇川PLC 的编程软件中，运动控制指令同样采用了这种直观的图形块方式，大大简化了复杂逻辑的构建。
图形块指令的构成
一个完整的图形块指令通常包含几个关键部分：指令名称、使能信号、输入侧参数和输出侧状态反馈。我们可以通过一个具体的例子来理解。

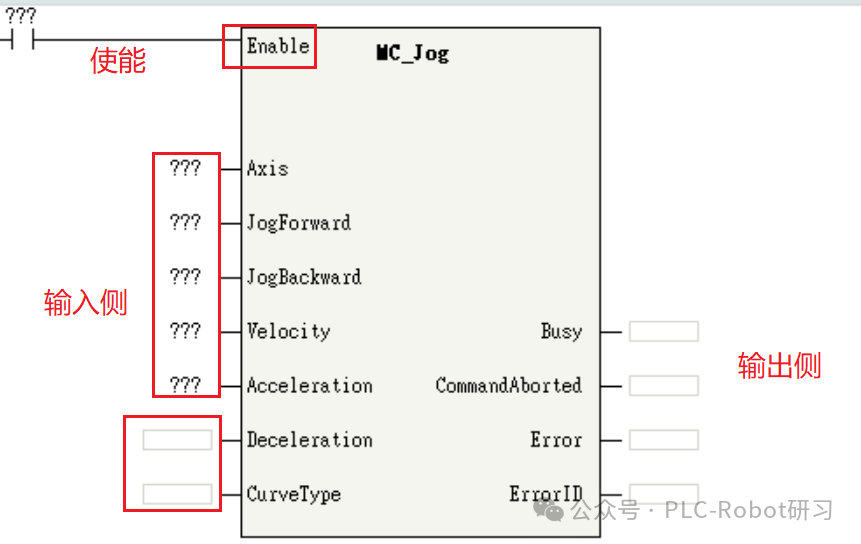

如上图所示的 MC_Jog 指令块，“MC_Jog” 即是指令名称。图中标有 “???” 的输入参数（如 Axis, Velocity 等）属于必填项，且数据类型为单精度浮点数（Float）。其数值范围在 -3.4E38 到 3.4E38 之间，有效数字精度为7位，超出部分会由系统自动进行四舍五入处理。
而那些空方框代表的参数则是选填项。当你不为其指定具体数值时，指令会采用内部的默认参数运行。但需要注意的是，如果输出侧的状态参数（如 Busy, Error 等）未被指定连接的变量，那么在程序监控时将无法获取到该指令的实时状态信息。

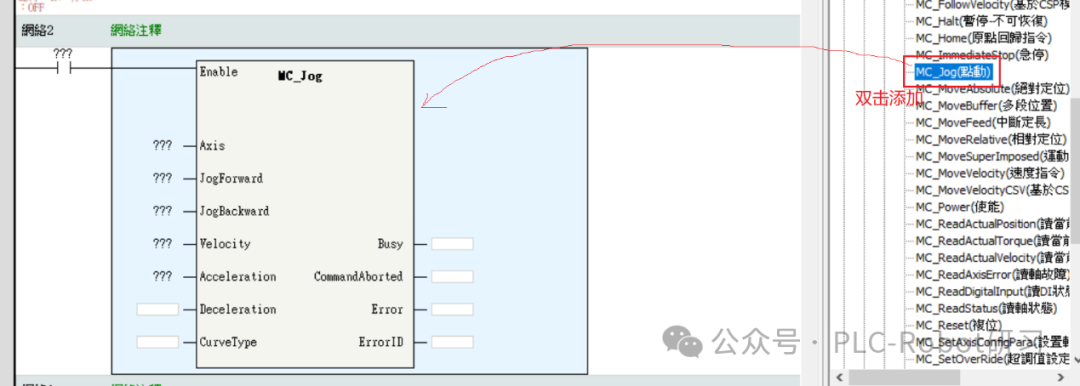

在编程软件的工具箱中，所有运动控制指令都以图形块模式呈现。添加它们到程序中的方法非常简单：只需在梯形图编辑区选定位置，然后双击指令列表中的目标指令即可。
编程效率技巧：快速增减标号
编写梯形图时，频繁地修改软元件（如 M, D）的地址或数组下标是一件繁琐的事。汇川的编程软件提供了一个非常便捷的快捷键操作，能显著提升效率。
1. 快速增减单个软元件号

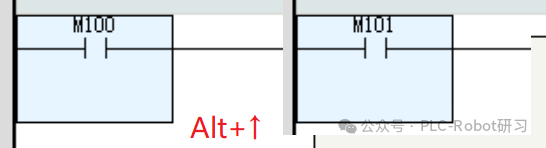

选中梯形图中的某个软元件（例如一个常开触点 M100），然后按下 Alt + ↑（上箭头）或 Alt + ↓（下箭头），该元件的编号就会自动增1或减1。当然，你也可以通过双击来直接编辑修改。
2. 快速增减数组变量下标

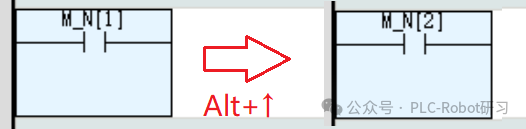

对于数组变量（如 M_N[1]），操作同样方便。只需用鼠标选中中括号 [ ] 内的下标数字，再使用 Alt + ↑/↓，即可快速调整下标值。
3. 对块指令整体进行操作
这个技巧同样适用于整个图形块指令。当你选中一个指令块时，使用 Alt + ↑/↓ 可以一次性修改该指令块内所有连接到同一变量的软元件地址。例如，下图中的定时器指令块，其输出 M_N[5] 和复位信号 M_N[2] 被同步修改了。
复制粘贴的高级用法：增量粘贴
在编写具有重复模式的程序段时（例如多个结构相同的定时器或计数器），“增量粘贴”功能是另一个节省时间的利器。它允许你对复制的程序段进行连续粘贴，并在粘贴过程中自动、批量地递增其中软元件的编号。
操作步骤如下：
-

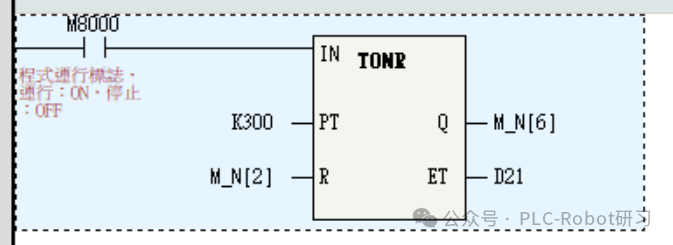

复制程序段：首先，选中梯形图中你需要复制的整个程序段，执行复制操作（Ctrl+C）。
-

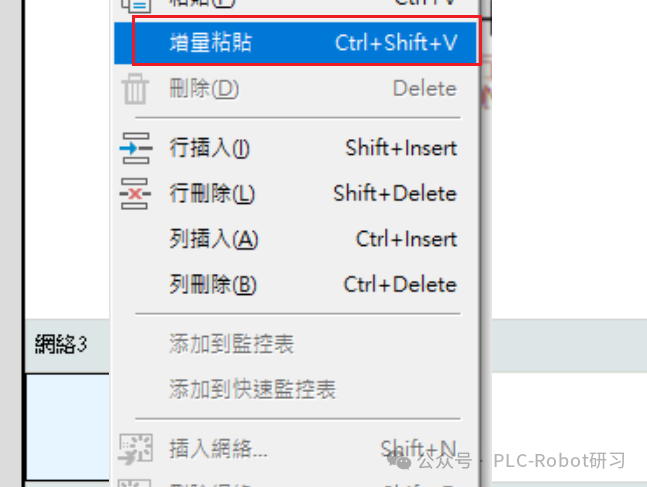

执行增量粘贴：将光标移动到目标位置，点击右键，在菜单中选择“增量粘贴”（或使用快捷键 Ctrl+Shift+V）。
-
配置增量参数：此时会弹出一个设置窗口。在这里，你可以：
- 设定需要粘贴的数量。

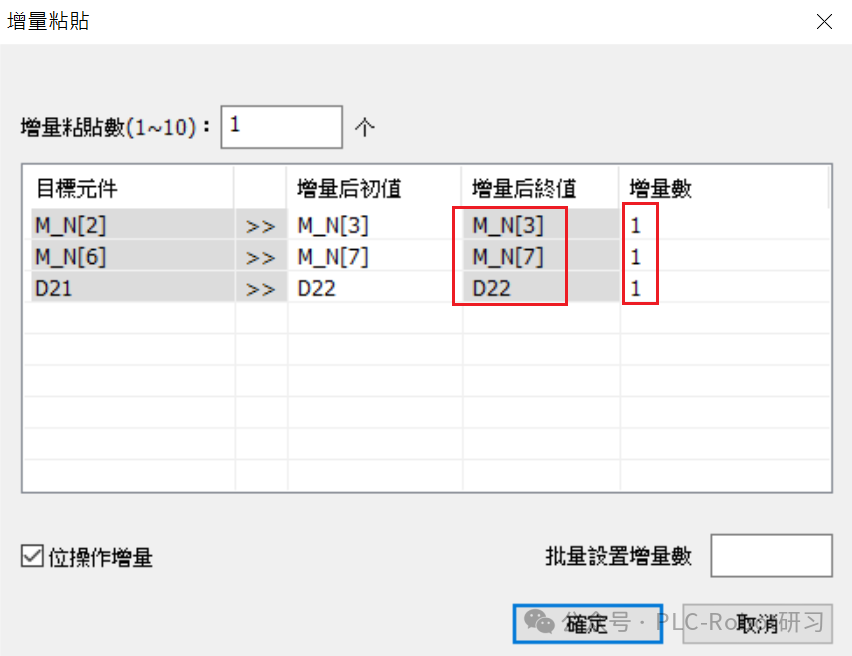

- 软件会自动识别出复制段中的所有变量，并列出“目标元件”。你可以为它们设置“增量后”的新值，以及每次粘贴递增的“增量数”。
- 重要提示：在设置递增数值时，务必规划好地址范围，避免出现地址重叠，从而防止因“双线圈”等问题导致的程序逻辑错误或设备误动作。
-

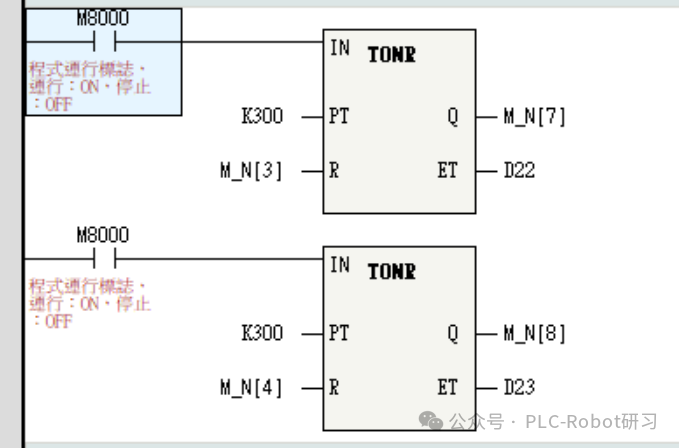

完成粘贴：点击“确定”后，软件就会按照你的设定，自动生成指定数量的、变量地址依次递增的程序段。
关于功能块（FB）的补充
除了系统提供的图形块指令，在 汇川PLC 中，你也可以创建自定义的功能块（FB）或函数（FC）。其概念和使用方法与西门子、三菱等主流品牌 PLC 相似，主要用于封装那些需要在程序中多次重复调用的特定控制逻辑。这样做能极大减少重复编程工作量，提高代码的复用性和可维护性。

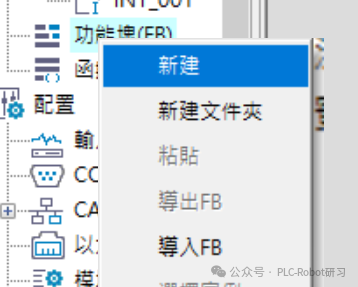

创建和调用自建功能块的入口通常在软件的功能块管理区。
在创建功能块时，你需要根据实际控制需求定义其输入/输出接口。调用时，软件通常支持自动编号，也允许手动指定实例号。对于初学者，建议优先使用自动编号功能，以避免人为编号错误导致的问题。关于功能块和函数块的更深入设计与应用，我们将在后续的文章中专门探讨。
掌握这些图形块指令的构成与高效的编辑技巧，能让你在 工业自动化 项目的 PLC 编程中更加得心应手。无论是处理复杂的运动控制序列，还是编写大规模的重复逻辑，这些方法都能有效提升开发效率与代码质量。 |
