AI眼镜芯片架构解析：40g轻量化下的技术路径与不可能三角平衡

2025年无疑是AI智能眼镜的爆发元年。根据IDC的数据，2025年第三季度全球智能眼镜出货量达到429.6万台，同比暴涨74.1%，全年出货量直逼800万副。从Meta Ray-Ban在全球热卖，到小米、阿里、理想等科技巨头跨界入局，再到CES 2026上歌尔、Rokid、雷鸟创新等超50家厂商集体亮相，AI眼镜已彻底从极客玩物转变为消费电子新风口。

为何在2025-2026年迎来爆发？主要驱动力有三点：

• 技术破壁：人工智能从云端走向眼前，端侧大模型得以在眼镜上运行，实时翻译与视觉识别的延迟低于0.5秒；多模态交互（语音+手势+第一视角拍摄）准确率提升至92%；高通AR1 Gen1等4nm制程芯片的成熟，使得眼镜重量得以控制在40-50克。
• 成本触底：随着芯片国产化、光波导工艺突破以及MicroLED技术成熟，AI眼镜的售价下探至2000元档，与一副中高端近视镜价格相当。
• 功能刚需：产品形态从玩具转向工具，实时翻译、导航、第一视角拍摄成为标配，续航普遍达到6-8小时；同时与Ray-Ban等潮流品牌合作，外观设计也不再“极客化”。

智能眼镜行业正处在技术迭代的转折点。实验室的参数竞争已不再是重点，取而代之的是“超轻量化设计、AI多模态赋能、可商用量产”这一更务实的产业底层逻辑。而这场风口的背后，芯片才是真正的核心战场。整个行业要解决的核心痛点非常明确：如何在40克以内的机身内，平衡算力、功耗与成本这个“不可能三角”。

围绕这一痛点，市面上主要涌现出三大芯片架构：系统级SoC、SoC+MCU双芯、MCU+独立ISP。它们分别瞄准高端、旗舰和入门市场，各有各的打法与短板。

系统级 SoC：高端机的“性能天花板”，贵是唯一缺点

这是中高端AI眼镜的标配方案，核心代表是高通骁龙AR1系列，雷鸟X3 Pro、Ray-Ban Meta二代等产品均采用此方案。

该架构将CPU、GPU、ISP（图像信号处理器）、NPU（神经网络处理器）全部集成在一颗芯片内。单芯片即可完成高清拍摄、复杂AI运算、无线通信等所有任务，算力拉满且算法生态成熟，堪称“性能天花板”。

高通AR1 Gen1的实力毋庸置疑：采用4nm制程，集成14-bit双ISP，支持1200万像素拍照和计算HDR人像模式，将手机级的影像体验搬上了眼镜。其升级版AR1+ Gen1更加强大，作为全球首款支持端侧AI的AR眼镜芯片，可运行10亿参数的小语言模型，并支持双目4K@120Hz显示，直接将智能眼镜从“手机配件”推向了“独立终端”的范畴。

但这个方案的问题也特别突出：功耗高、成本贵、算力易冗余。单芯片高集成度导致功耗难以压制，机身必须配备更大容量的电池，重量很难做到40克以下。成本更是硬伤，高通AR1芯片在Ray-Ban Meta整机成本中占比高达34%，导致产品售价普遍在1799元以上，让普通消费者望而却步。对于只需要基础拍摄和语音交互的用户而言，如此强大的算力有些“大马拉小车”的浪费感。

SoC+MCU 双芯：旗舰机的“均衡解”，技术门槛是道坎

既然单SoC方案功耗难以控制，不如分工合作——这就是SoC+MCU双芯方案的核心逻辑，即“高性能主芯片 + 低功耗协处理器”。小米AI眼镜、阿里夸克S1等都是这一架构的代表。

在这种设计中，类似高通AR1的SoC负责处理高清拍摄、AI运算等高功耗任务；而像恒玄BES2700/BES2800这类MCU（微控制器）则负责音频处理、全天候待机监听、蓝牙连接等低功耗任务。两者各司其职，旨在将功耗与性能平衡到极致。

这个方案的优势在于：续航拉满、体验拉满。小米AI眼镜凭借高通AR1 + 恒玄BES2700的组合，在实现1600万像素高清拍摄的同时，将待机时间做到了12.8小时。当前更热门的“高通AR1 + 恒玄BES2800”组合，进一步大幅降低了功耗，并将算力提升了4倍。阿里夸克S1通过这一组合，将混合使用续航提升至8小时以上。

缺点也很明显：成本高、调校难。双芯片设计使得主副芯片合计占整机成本可达37%，因此这类产品基本定位旗舰，起售价在1799-1999元，同质化现象也较为严重。此外，芯片间的协同调度尤其考验厂商的技术实力，并非简单地将两颗芯片拼凑在一起。如果调校不佳，不仅续航无法优化，还可能出现卡顿、延迟等问题，这也是许多中小厂商望而却步的原因。

MCU + 独立 ISP：入门机的“性价比之王”，够用就好

如果说前两种方案聚焦于“体验升级”，那么MCU + 独立ISP方案则主打“市场普及”。理想Livis眼镜、传音Infinix AI Glasses Pro是这种架构的典型代表。

其核心思路是“做减法”：放弃高算力的通用SoC，采用如恒玄BES2800这类低功耗MCU作为主控，仅负责基础运算和连接功能；再外挂一颗来自研极微、星宸等厂商的独立ISP芯片，专门负责图像拍摄。通过这种方式，将算力和功耗都压到极致。

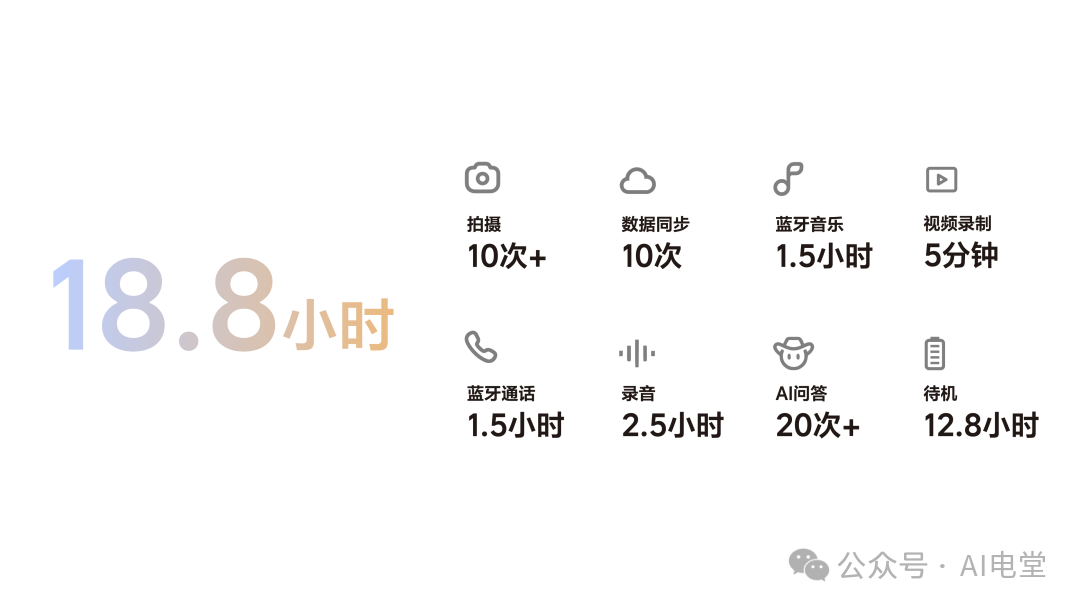

这个方案的优势直接切中了大众市场的需求：轻、续航长、价格低。理想Livis凭借此架构，将重量做到了36克，续航达到惊人的18.8小时，售价仅为1699元。该方案算力冗余少，每一分性能都用在刀刃上，特别适合只需要基础拍摄和语音问答的普通用户。

但短板也同样突出：性能弱、影像有局限。MCU算力有限，只能支持基础的AI交互，无法胜任复杂的端侧推理和视觉识别任务。更关键的是，当前市面上的独立ISP芯片大多由安防监控领域转型而来（如研极微、星宸、酷芯微、富瀚微等），在色彩还原、噪点控制、动态范围等消费级影像需求上，尚未做针对性优化，拍摄效果远不及手机。此外，ISP与MCU之间的接口适配、生态兼容需要大量调试工作，研发周期长，也让许多厂商感到头疼。

未来趋势：技术突破重构格局，这些方向要重点关注

AI眼镜的竞争，归根结底是芯片技术的竞争。随着芯片制程、集成技术、AI算法的不断突破，当下的三大架构格局正在悄然改变，行业整体呈现出三个明确趋势：

1. 轻量化 + 长续航成基础要求：用户对AI眼镜的重量接受阈值已降至40克以下，续航要求更是突破8小时，所有芯片方案的优化都必须围绕“轻”和“久”展开。
2. 多模态交互成标配：单纯的语音和拍摄已不够，手势识别、眼球追踪乃至脑机接口等交互方式正在落地，这对芯片的算力及多传感器兼容能力提出了更高要求。
3. 市场分层越来越细：高端市场比拼全彩AR与端侧AI，中端市场追求均衡体验，入门市场主打极致性价比。芯片方案将越来越贴合细分需求，告别“一刀切”。

对应到三大芯片架构，它们未来的发展潜力和方向也已逐渐清晰，甚至出现了可能重构格局的新技术。

系统级 SoC：高端专属，向“专用化”演进

系统级SoC方案不会被淘汰，但将彻底锁定高端市场。未来其核心发展方向是“专用化”，针对全彩AR眼镜、专业拍摄眼镜进行定制优化。例如，高通AR1+ Gen1已在VSLAM（视觉同步定位与建图）、空间计算上发力，以适配AR空间导航和手势交互。国产厂商如紫光展锐、全志等，也正通过低功耗、高集成度的差异化策略争夺高端市场份额。预计该方案将牢牢占据2000元以上的高端赛道，市场份额维持在20%-30%，成为专业级AR眼镜的核心选择。

SoC+MCU 双芯：成主流旗舰，国产组合崛起

“高通AR1 + 恒玄BES2800”有望成为接下来主流旗舰产品的标准配置。阿里夸克S1已成功验证了这一组合，小米、Rokid、雷鸟等厂商很可能集体跟进。在恒玄下一代旗舰芯片上市前，这一组合是平衡性能、功耗与成本的最优解。

随着国产MCU芯片不断升级，双芯方案的性价比将越来越高，并逐渐向1500-2000元的中端市场渗透。预计在2026-2027年，该方案在中高端市场的占比将超过50%，成为真正的市场主流。

MCU + 独立 ISP：普及主力，国产ISP成关键

这一方案将是AI眼镜走向普及的核心力量，牢牢占据1500元以下的大众市场。未来的突破点在于国产独立ISP芯片：北京君正、富瀚微等厂商已推出支持1200万像素拍照、4K录像且功耗大幅降低的芯片，耀宇视芯、万有引力等也在针对消费级影像的痛点进行优化。

只要国产ISP芯片持续优化，该方案就有望在运动眼镜、入门拍摄眼镜、车载眼镜等细分领域持续爆发，市场份额有望达到30%-40%。

新方向：三芯异构与单芯片异构，重构行业格局

除了三大主流架构，新的技术方向已经显现，甚至可能颠覆现有格局：

• MCU+ISP+NPU 三芯异构：歌尔在CES 2026上展示的Rubis眼镜采用了这一方案，加入了独立的NPU模块。通过异构通讯打通从摄像头、ISP、NPU到显示的完整处理链路，在实现超低功耗的同时，还能在极低功耗下运行轻量化的物体检测模型。

• 单芯片异构：核心代表是恒玄即将推出的BES6000芯片。它采用6nm工艺，单芯片集成了MCU、DSP、ISP、NPU、WiFi6、BT7.0、硬件编解码模块及RAM。其音频常显功耗低于10mW，视觉业务功耗低于300mW，成本据称仅为安卓方案的30%，兼具性能、低功耗与性价比，堪称“终极解决方案”。一旦量产，有可能颠覆当下的芯片竞争格局。

据恒玄科技高管透露，BES6000的推出是从单模态语音交互向多模态语音加视觉交互的重要探索，未来还将向更先进的4nm工艺推进，并在算力与功能扩展上继续升级。

AI眼镜的芯片大战，本质上是对“轻量化、长续航、高性能”这个不可能三角的持续突破。当下的三大架构各守一条赛道，各有优劣。但随着技术进步，行业的终局很可能是高集成、低功耗、高性价比的单芯片异构方案。

对于国产厂商而言，这也是一次弯道超车的绝佳机会。无论是恒玄、全志、北京君正等芯片设计公司，还是雷鸟、Rokid、小米等终端品牌，只要能在芯片集成、算法优化和场景适配上下功夫，就有机会在这场千亿规模的赛道竞争中占据一席之地。

毕竟，下一代计算终端的入场券，正握在芯片手中。而AI眼镜真正迎来“iPhone时刻”的那一天，必然是由更优秀的芯片方案所开启的。对于更多技术细节和行业讨论，欢迎关注云栈社区的相关板块。
