半导体制造关键工序：硅片边缘抛光工艺详解与技术演进

硅片边缘抛光，作为半导体制造流程中提升硅片边缘机械性能与表面质量的关键工序，其核心目标在于通过系统性加工，有效消除前道工序（如倒角、研磨）所引入的机械应力损伤层及金属离子污染。这不仅显著降低了硅片在后续加工及使用过程中因碰撞导致的碎裂风险，也满足了先进集成电路工艺对边缘表面粗糙度、微粒附着污染控制的严苛要求。

具体而言，该工艺通常通过机械带式边缘粗抛光与碱性胶体二氧化硅化学机械精抛光的组合实施，从而实现从损伤层去除到获得镜面级表面的梯度加工效果。

硅片边缘表面的机械带式边缘粗抛光加工

在机械带式边缘粗抛光阶段，工艺人员通常采用粒径均匀的研磨带，对硅片边缘实施往复运动的磨削加工，以纯粹的机械方式减小或彻底消除边缘表面的机械损伤层。以日本Mipox公司NME-68N型带式边缘抛光机为例，其核心耗材选用CS2000、CS3000或CS4000系列的研磨带。设备通过精确控制研磨带的运动轨迹、压力分布及往复频率，在确保加工精度的同时实现了高效生产。

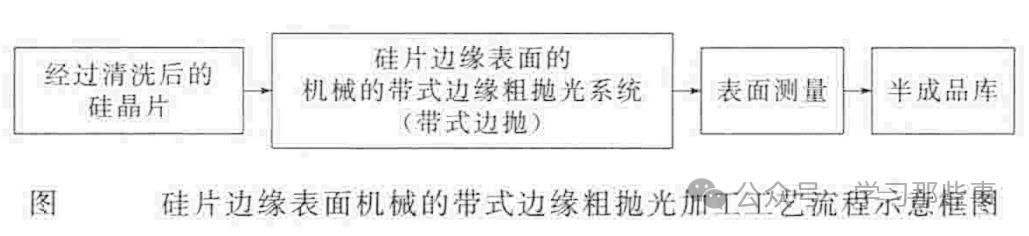

硅片边缘表面机械的带式边缘粗抛光加工工艺流程示意图

这类研磨带通常由高强度基材与均匀分布的磨料颗粒复合而成。磨料粒径经过严格筛选，旨在确保加工过程中能可控地去除表面损伤层，同时避免因过度磨削导致的边缘轮廓变形。

近年来，随着半导体工艺节点持续微缩及硅片尺寸不断增大，边缘抛光技术正朝着更高精度、更低损伤及智能化的方向演进。例如，新型纳米金刚石复合研磨带通过在基材中嵌入纳米级金刚石颗粒，实现了更高的磨削效率与更低的表面粗糙度，同时减少了传统磨料在加工过程中产生的微粒污染。

此外，智能化抛光设备通过集成在线监测系统，可实时采集硅片边缘的表面形貌、应力分布及污染水平数据，并基于算法模型动态调整抛光参数，实现自适应加工，从而进一步提升了加工的一致性与产品良率。在环保化方面，低腐蚀性碱性胶体二氧化硅抛光液的开发，有效降低了化学机械抛光过程中的废液处理成本与环境负担，同时通过优化抛光液配方，实现了对金属离子污染更高效的去除。

整体而言，硅片边缘抛光工艺通过机械与化学机械的协同作用，不仅实现了边缘表面机械强度的提升与镜面级表面的获得，更通过持续的技术创新，满足了先进半导体制造对边缘质量控制的更高要求，成为保障硅片整体性能与可靠性的重要技术支撑。

硅片边缘表面的碱性胶体二氧化硅化学机械精抛光加工

硅片边缘表面的碱性胶体二氧化硅化学机械精抛光，是边缘加工流程中至关重要的精加工工序。其核心机理在于通过化学作用与机械磨削的协同，实现边缘表面质量的精细化提升，以满足先进集成电路工艺对边缘粗糙度、轮廓精度及污染控制的极致要求。

该工序通常采用日本Speed Fam公司研发的专用设备，例如EP150/200及EP-300-X系列边缘抛光机。工艺中会配合使用Suba400抛光布与EDGE-MIRRORⅡ碱性胶体二氧化硅抛光液。通过精确控制抛光压力、主轴转速及抛光液供给量，在硅片边缘表面形成稳定的化学吸附层，再结合机械磨削作用，从而实现损伤层的无损伤去除与表面的最终镜面化处理。

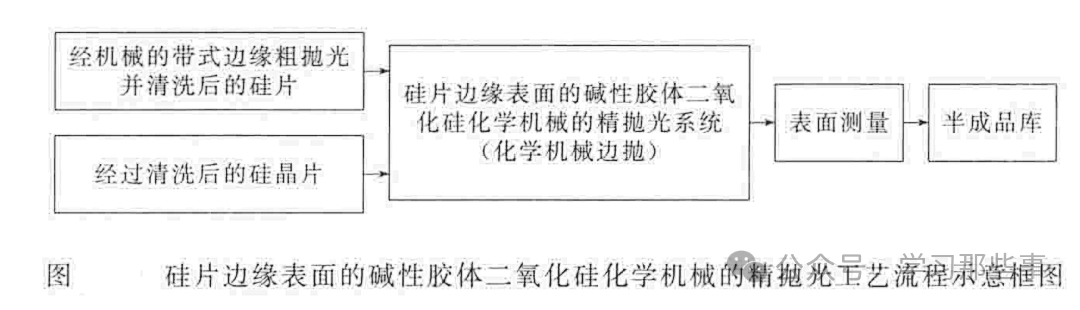

硅片边缘表面的碱性胶体二氧化硅化学机械的精抛光工艺流程示意图

在工艺实施过程中，设备依据上图所示的工艺流程框图进行系统化控制，确保了从硅片装夹、抛光参数设定到最终清洗干燥的全流程稳定性。

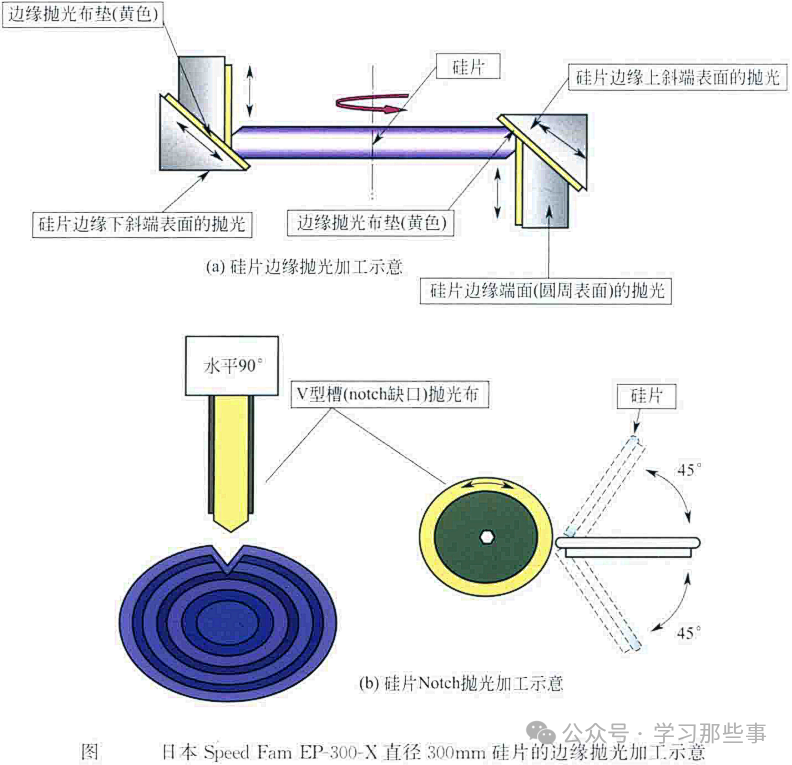

日本 Speed Fam EP-300-X 设备对直径300mm硅片的边缘抛光加工示意图

以EP-300-X系统为例，其针对300mm硅片设计的专用抛光模块，通过优化抛光头运动轨迹与压力分布，有效解决了大尺寸硅片边缘抛光时常见的轮廓变形与表面均匀性问题。经此工序加工后，硅片边缘粗糙度可稳定控制在R≤200Å以内，相较于抛光前R≤600Å的初始状态实现了显著改善。同时，通过精准的表面精度控制，确保了加工后无亮点、裂纹、崩边及金属离子沾污等缺陷。

近年来，该领域的技术发展聚焦于抛光液配方的环保化改进与智能化控制系统的集成。例如，新型低腐蚀性碱性胶体二氧化硅抛光液通过优化硅溶胶粒径分布与pH缓冲体系，在保持高效抛光性能的同时，进一步降低了废液处理成本与环境负担。智能化抛光设备则通过集成在线表面形貌监测模块与自适应控制算法，实现了抛光参数的实时动态调整，有效提升了加工一致性与良率。

此外，针对超薄硅片及异形结构硅片的抛光需求，新型柔性抛光布与可调节抛光头设计正逐步应用，进一步拓展了化学机械抛光技术的适用范围。
