AI架构图一键生成：这款Claude开源工具比draw.io强在哪？

每次写技术方案或做架构评审，画图的时间几乎占了三分之一。打开 draw.io，拖矩形、摆圆柱、连线、调色、对齐像素……一整套流程走完，两小时就没了，回头再看代码逻辑早已生疏。这个流程黑洞，是不是也让你头疼过？

最近在逛开源社区时，发现 GitHub 上一个叫 fireworks-tech-graph 的项目突然爆火。它号称能终结这种“手动排图”的苦力活，一句话就能生成出版级架构图，当真这么神？

让我们直接看看它的实力。

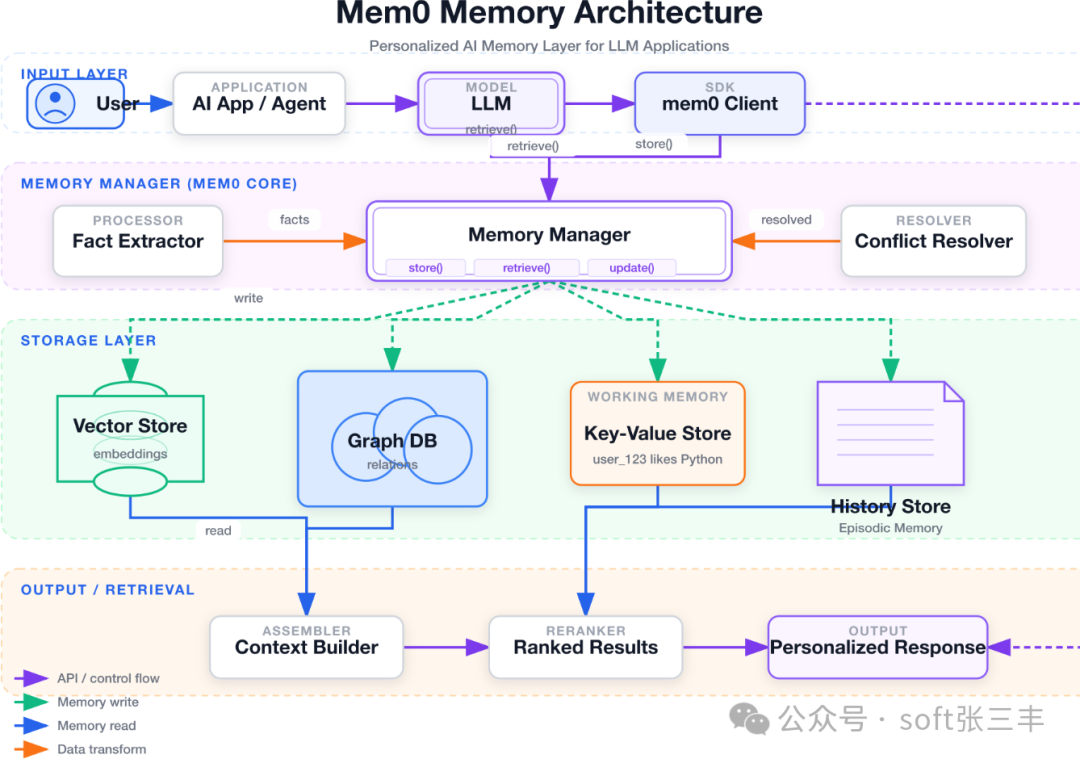

扁平图标风（默认）- Mem0 记忆架构图

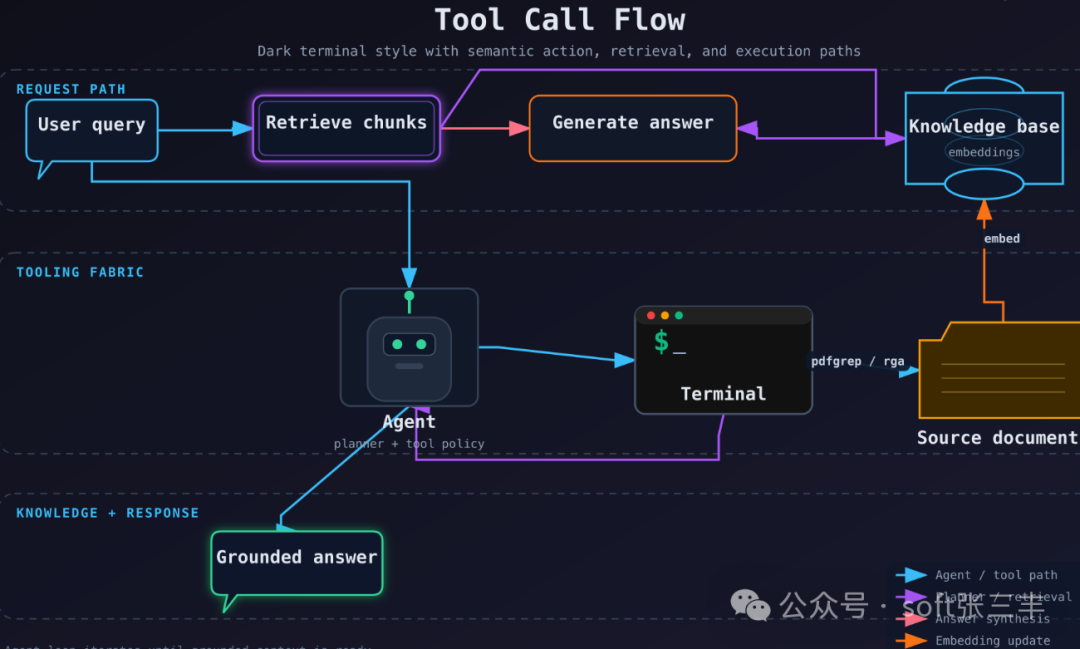

暗黑极客风 - Tool Call 执行流程

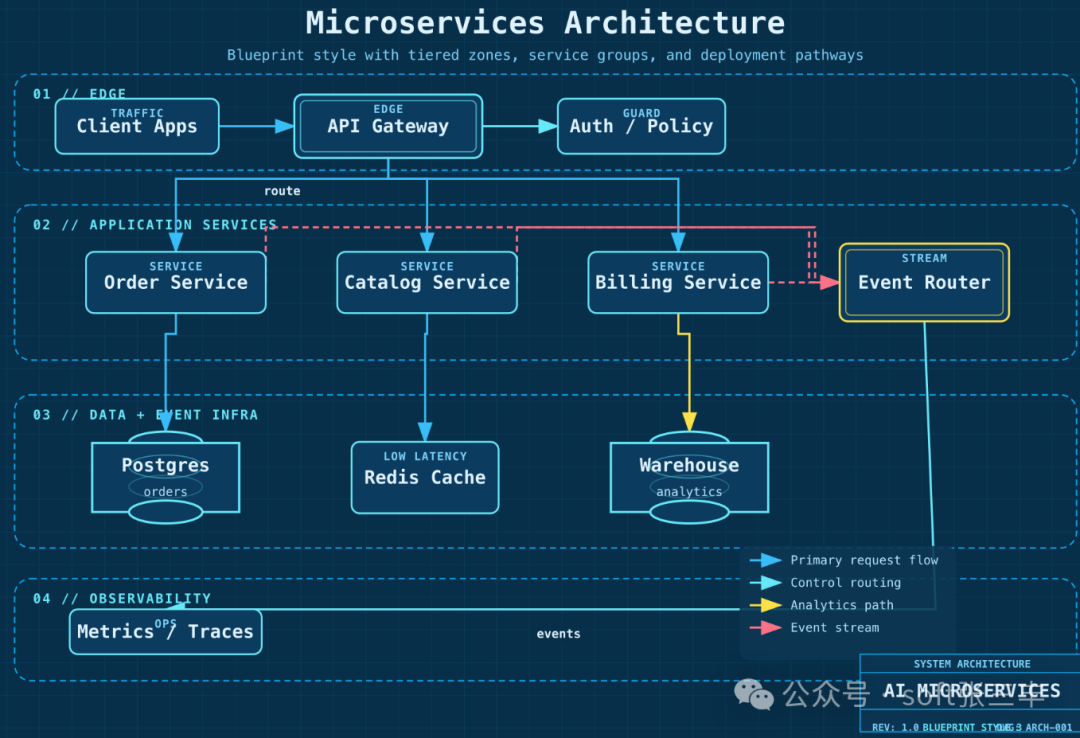

工程蓝图风 - 微服务架构图

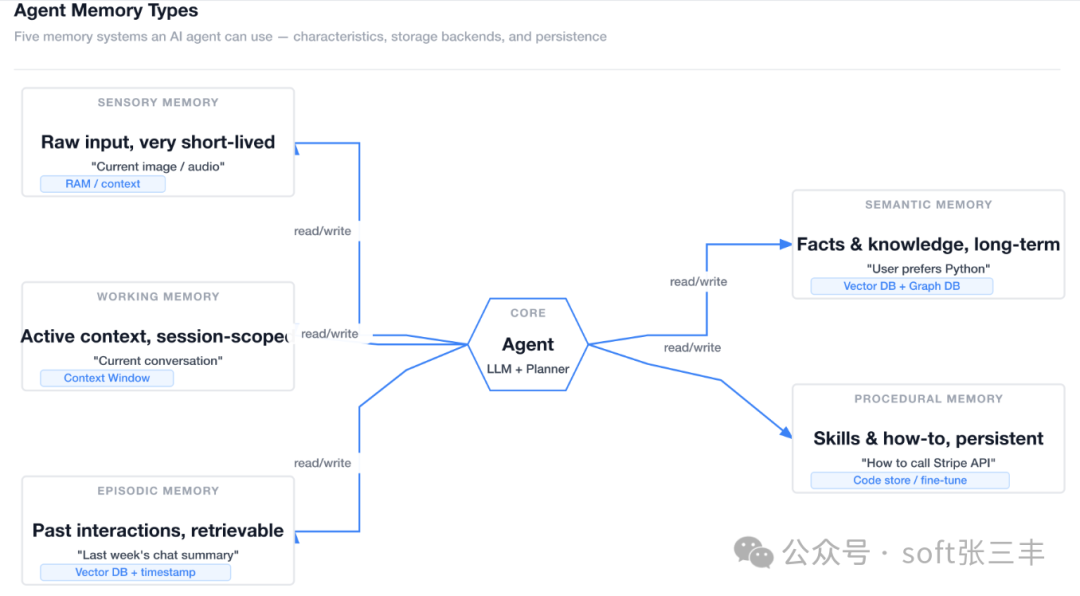

Notion 极简风 - Agent 记忆类型图

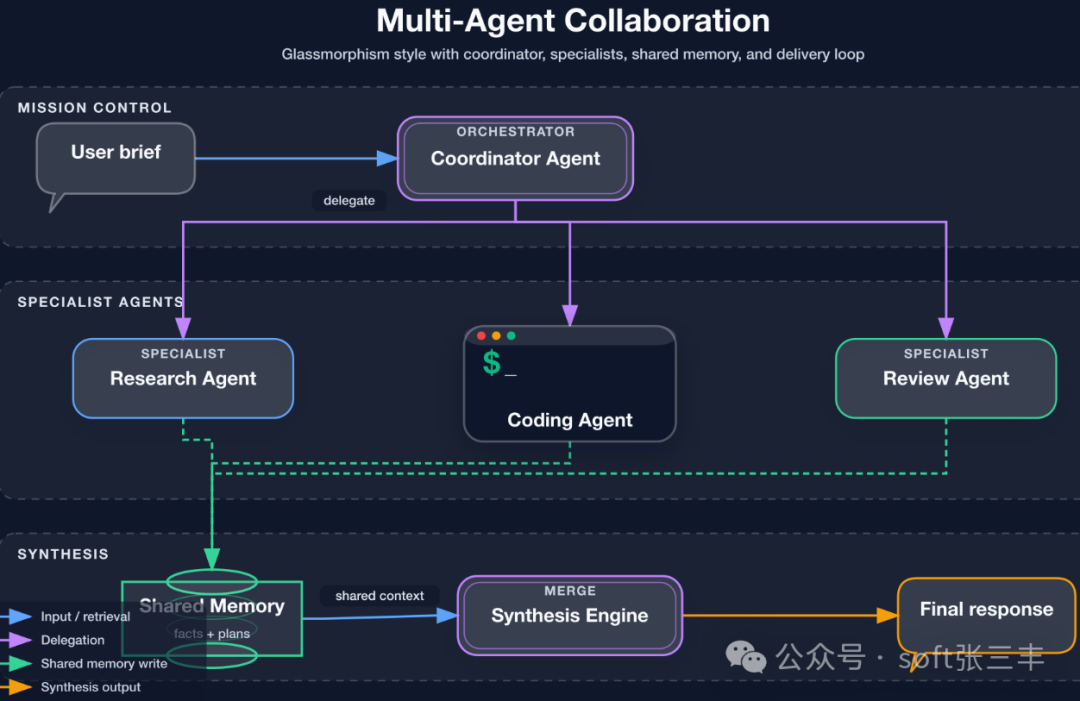

玻璃态卡片风 - Multi-Agent 协作图

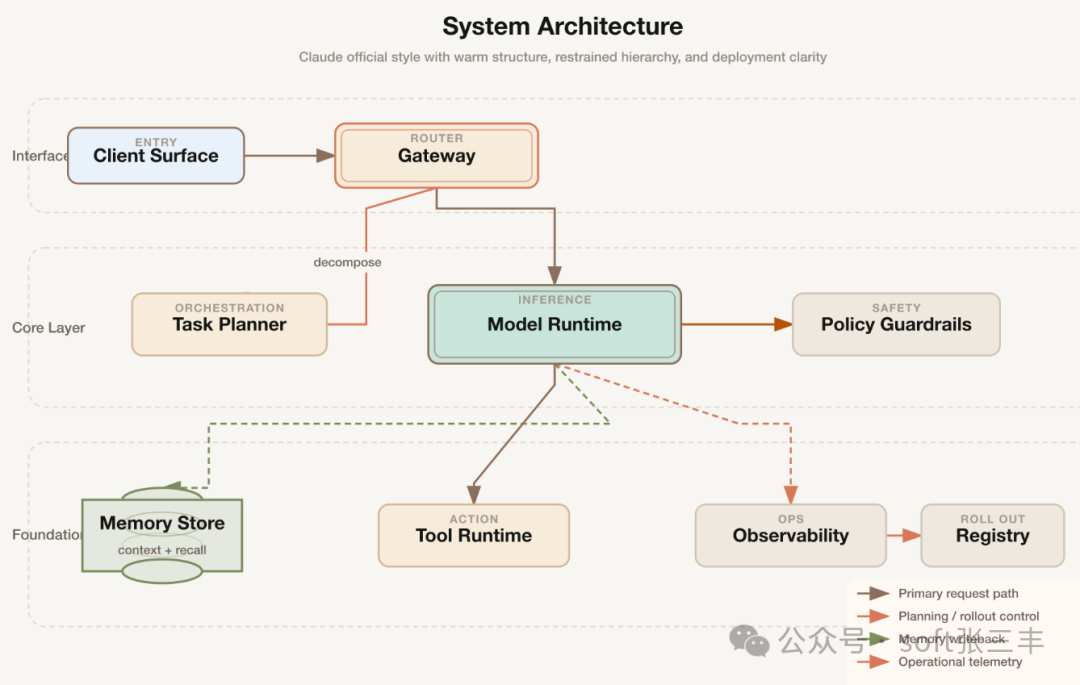

Claude 官方风格 - 系统架构图

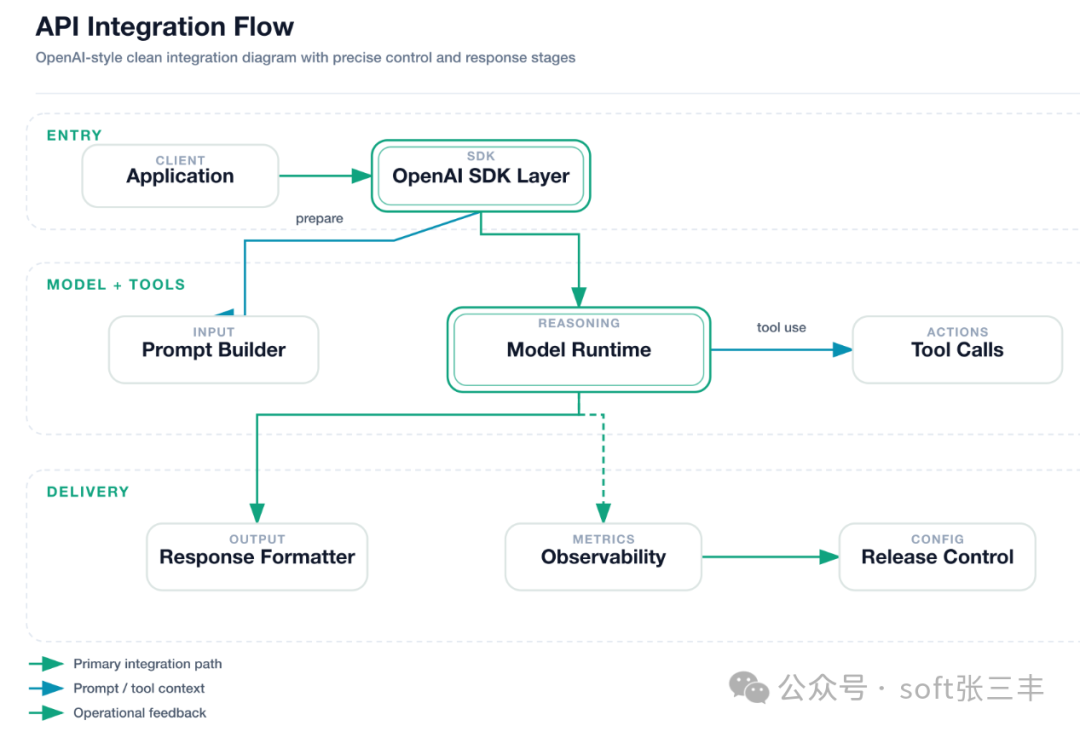

OpenAI 官方风格 - API 集成流程图

七种风格一次性看完，从极简白底到暗黑霓虹，从工程蓝图到磨砂玻璃，甚至直接内置了 Anthropic 和 OpenAI 的官方品牌色，放到各自生态的技术文档里完全不违和。

这项目怎么来的？

fireworks-tech-graph 是“一枝烟花 AI”团队在 2026 年 4 月 10 日开源的一个 Claude Code Skill，采用 MIT 协议。它要解决的，正是“脑子里的架构想法”到“屏幕上高质量架构图”之间的那道鸿沟。
说白了，它就是你画图的一个外挂：用大白话说需求，它直接输出出版级 SVG 矢量图和高清 PNG。

它背后的逻辑是什么？

原理并不是简单的“文字转方框”，而是一套挺聪明的流程：

1. 理解意图
   输入中文或英文需求，比如“画个 RAG 系统架构图，暗黑风”。

2. 自动归类
   先判断你要的是什么类型：是架构图、时序图，还是 AI Memory 图？

3. 语义映射（核心能力）
   它内建了一套“形状词汇表”。识别到“LLM”，自动画双边框矩形；识别到“Agent”，画六边形；“向量数据库”则用带内环的圆柱体。箭头也有章法：虚线代表异步，颜色区分读写，即使看惯了技术文档的人也能一眼抓住重点。

4. 风格渲染
   最后套上指定的视觉皮肤（比如暗黑终端风），直接输出 1920px 高清大图。

它到底强在哪？

• 零门槛
  不需要背 Mermaid 语法，也不用记 draw.io 的快捷键。会说需求，就能出图。

• 深度懂 AI
  针对 RAG、Multi-Agent 协作、Tool Call 等前沿概念做了专门优化，不用自己从零设计图形元素。

• 颜值突出
  内置 7 种风格切换。Notion 极简风、工程蓝图风、毛玻璃 PPT 风，一键搞定。

• “厂味”拉满
  内置 OpenAI、PostgreSQL 等 40 多种产品的品牌色图标，画出来像官方出品。

对照一下特性清单，更直观：

• 7 种视觉风格 — 从白底极简到暗黑 Neon 到磨砂玻璃，再到官方品牌风
• 可执行风格系统 — 风格约束不只在文档中，也落到了生成器逻辑里
• 14 种图类型 — 完整覆盖 UML 全系列（类图、组件图、部署图、包图、复合结构图、对象图、用例图、活动图、状态机图、序列图、通信图、时序图、交互概览图、ER 图）以及 AI/Agent 领域特有图
• AI/Agent 领域内建知识 — RAG、Agentic Search、Mem0、Multi-Agent、Tool Call 等常见模式开箱即用
• 语义形状词汇表 — LLM = 双边框圆角矩形，Agent = 六边形，Vector Store = 带内环圆柱
• 语义箭头系统 — 颜色搭配虚线样式编码写入/读取/异步/循环等信息
• 产品图标库 — 40+ 产品品牌色，包括 OpenAI、Anthropic、Pinecone、Weaviate、Kafka、PostgreSQL 等
• 泳道分组 — 自动为复杂架构添加层级标签
• SVG + PNG 双输出 — SVG 可再编辑，1920px PNG 可直接嵌入文档
• rsvg-convert 兼容 — 纯内联 SVG，不依赖外部字体，渲染稳定

跟 Mermaid、Draw.io 怎么选？

直接看实测对比：

维度	fireworks-tech-graph	Mermaid	Draw.io
操作方式	说人话（自然语言）	写代码（DSL 语法）	手动拖拽
上手难度	极低	中等（需记语法）	低（但很费时间）
AI 领域适配	深度内置（RAG/Agent）	无	无
视觉效果	7 种专业风格一键换	较朴素（纯线条）	看个人审美
适用场景	正式文档、PPT、博客	README 快速示意图	极度复杂的定制图

选型建议其实很清晰：

• 在 GitHub README 里插简单流程图，Mermaid 依然最方便，它原生渲染。
• 需要头脑风暴或画草图，Excalidraw 的手绘风无可替代。
• 但要产出正式技术文档、架构评审图或高颜值分享 PPT，fireworks-tech-graph 在省力和效果上都是目前最炸裂的选择。

写在最后

这个工具目前需要配合 Claude Code 环境使用，生成后如果要做极致微调，可能还得进 SVG 编辑器修两下，但这些都不是问题。
毕竟，能把我们从对齐像素的苦力活中解放出来，多出来的时间去喝杯咖啡，它不香吗？想要尝试的话，不妨去它的开源仓库看看，也许你会发现，画架构图这件事从未如此轻松。

在此之前，云栈社区上也有很多关于架构设计、AI Agent 实践和开源工具的热门讨论。很多开发者把自己从折腾 draw.io 到用自然语言生成图的实战经验都记录在了上面，想要少走弯路的可以常去逛逛。

本文介绍的工具需在 Claude Code 环境下使用，代码与生成逻辑以项目仓库实际 README 为准。本文仅做技术体验分享，不对工具后续更新内容做持续追踪承诺。
