有人问过我：两相冷板到底比单相好在哪里？
我想了想，觉得这个问法本身有点问题。“好不好”在工程上不是一个有效的问题。更准确的问法是：在什么热流密度区间，用哪套物理机制更有效率？在某个边界以内，单相是正确选择；越过这个边界，换两相不是“升级”，而是换了一种传热语言——两者用的根本不是同一套物理。
前者靠工质升温带走热量（显热），后者靠工质汽化带走热量（潜热）。这个机制上的差异，从根本上决定了两类冷板在换热系数、温度分布和热流极限上的全部差距。
一、单相冷板的结构性极限
先从一个具体的数字说起。
2020 年，NVIDIA A100 的单卡 TDP 约 300 W，热流密度约 20 W/cm²——这个范围里，单相液冷游刃有余，流速调一调，换热系数到位，温度分布也没什么好抱怨的。
五年后完全不同：Blackwell B200 超过 1,000 W，热流密度逼近 80 W/cm²；下一代 ASIC 预计突破 150 W/cm²。
| 代际 |
代表型号 |
单卡 TDP |
估算热流密度 |
| 2020 |
NVIDIA A100 |
~300 W |
~20 W/cm² |
| 2022 |
NVIDIA H100 |
~700 W |
~50 W/cm² |
| 2024 |
NVIDIA B200 |
~1,000 W+ |
~80 W/cm² |
| 2025 |
Blackwell Rubin |
~1,400–1,500 W+ |
~100–120 W/cm² |
| 2026+ |
下一代定制 ASIC |
1,500–2,000 W |
150–200+ W/cm² |
IDTechEx 明确：单相直接液冷在约 1,500 W TDP 时开始力不从心，2,000 W 为其工程上限。
单相液冷随热流密度上升，三重约束同时收紧：换热系数的改善边际效益快速衰减；进出口温差随功率增大；泵功以流量三次方增长，持续侵蚀系统能效。三个问题叠在一起，没有哪一个是靠“再努力一下”可以解决的。到这里，功率数字说清楚了。但“功率涨了所以要换方案”不是一个完整的工程答案。
值得追问的是：同样是冷板，两相凭什么能处理单相搞不定的热量？
二、传热机制的根本差异：显热 vs 潜热
答案要从最基础的一层说起。
单相冷板靠工质升温带热（显热）：
两相蒸发冷板靠工质汽化带热（潜热）：
NH₃ 的汽化潜热 1,098 kJ/kg，而水的显热容量仅 4.18 kJ/(kg·K) × 10 K = 41.8 kJ/kg，两者相差 26 倍。换算到质量流量：同等散热能力下，两相所需质量流量仅为单相的 1/21。
这个数字每次算出来都有点反直觉——同等散热能力，流量差了 21 倍？但这不是设计技巧，也不是工程优化，而是物理机制决定的差距。汽化就是比升温能带走更多热量，差距就在这里，单相侧任何努力都弥合不了。

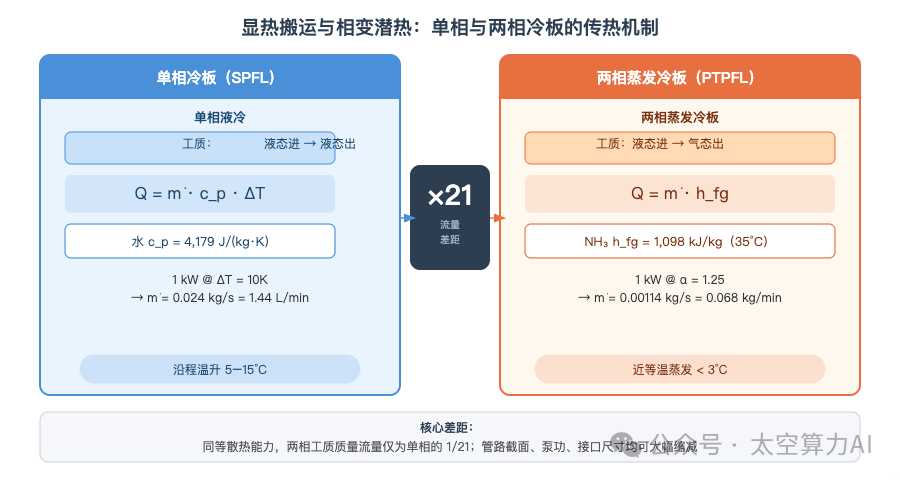

显热与潜热两种散热机制对比：NH₃ 汽化潜热是水显热容量（ΔT=10K）的 26 倍，同等散热能力下质量流量相差 21 倍
三、换热系数与温度均匀性
流量差距是一个直观的结果，背后的原因还要再挖一层——换热系数。
在典型的换热场景中，两相的薄膜蒸发和沸腾换热的换热系数范围，都明显超过单相的液冷。以两相薄膜蒸发为例，多孔金属蒸发器中极薄液膜的直接汽化，热阻极小，同时在温度均匀性方面有极大的优势。

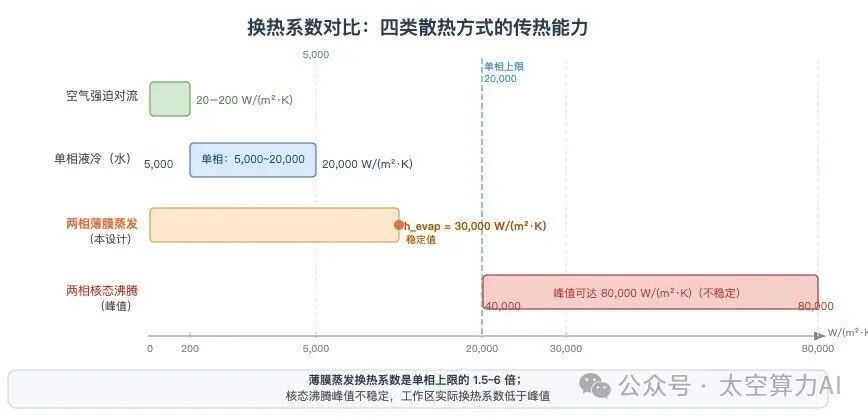

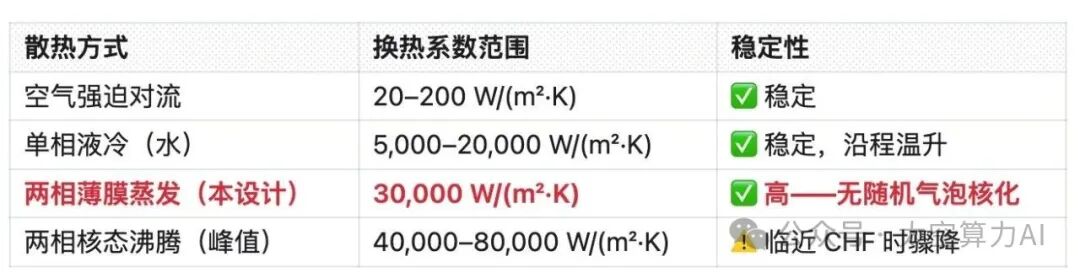

四类散热方式换热系数对比：从空气强迫对流到两相薄膜蒸发，跨越三个数量级
换热系数解释了散热能力，但对芯片来说，还有一个维度同样关键——有时候甚至更让人在意：温度分布。
单相冷板从入口到出口持续升温，芯片安装面沿流方向温差通常 5–15°C。这不是设计不够好，而是单相热力学的必然——液体带热的唯一方式就是自身升温，从入口到出口温度单调递增，无法回避。这意味着，同一块冷板靠近出口端的芯片，始终在比入口端更高的温度下工作。
两相冷板只要蒸发界面维持液体覆盖，工质就在整个蒸发区维持在饱和温度 T（由系统压力决定，与流量、位置无关）。100 × 200 mm 安装面温差通常仅 1–3°C——相变饱和温度作为天然温度锚点，取代了线性温升。
延伸阅读：详解泵驱两相回路里最危险的部件：蒸发器最怕的，不是不沸腾，而是沸腾过头

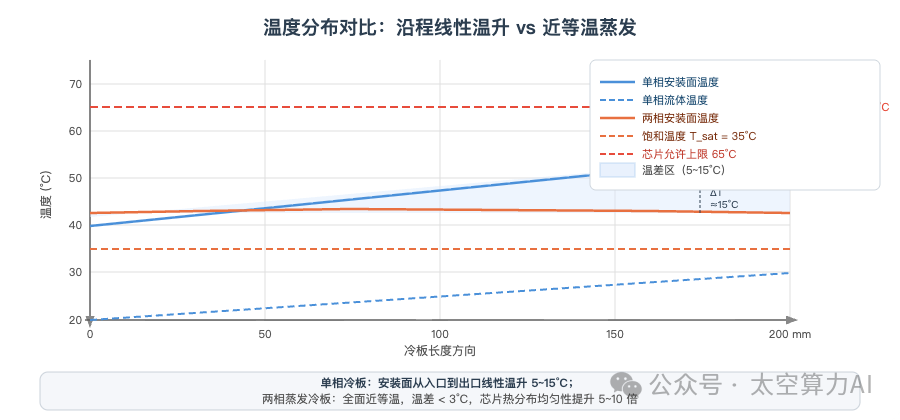

单相冷板沿流方向线性温升（5–15°C）与两相蒸发冷板近等温蒸发（< 3°C）的对比
四、两相路线内部的三条分叉
说到这里，很多人会觉得结论已经清楚了——热流密度上来，换两相就对了。
但有一个问题容易被跳过：“两相冷板”本身并不是一个统一的方案。内部存在三条本质不同的蒸发机制：
| 蒸发机制 |
典型产品 |
换热系数 |
并联稳定性 |
| 薄膜蒸发（多孔毛细芯） |
本设计 |
~30,000 W/(m²·K) 全面积均匀 |
✅ 本征稳定（零节流板） |
| 核态沸腾 |
ZutaCore HyperCool |
介电流体典型 5,000–15,000 |
⚠️ 需外加节流板（额外压降 2–5×） |
| 流动沸腾（微通道/射流） |
Accelsius / Ebullient |
5,000–40,000（随干度变化） |
⚠️ 需节流或主动均流控制 |
三条路线的核心分歧点是多冷板并联场景下的流动不稳定性：
流动沸腾和核态沸腾的压降-流量曲线存在“负斜率段”——一旦某路流量偏低，压降不降反升，流量被进一步抑制，正反馈失稳，最终各并联路流量严重不均，低流量路干涸失效。数据中心里动辄几十上百台冷板并联，这不是理论上的担忧，而是真实存在的工程挑战。
延伸阅读：流体回路的冷凝器和辐射器：为什么不是散热板那么简单？
多孔毛细芯薄膜蒸发路线的液体供应走 Darcy 渗流，压降-流量关系始终保持线性正斜率，从根本上消除了 Ledinegg 不稳定区——目前唯一不依赖外部节流元件、本征消除 Ledinegg 不稳定性的两相方案，1 台到 N 台并联全程无需节流板，无需重新核算流量参数。

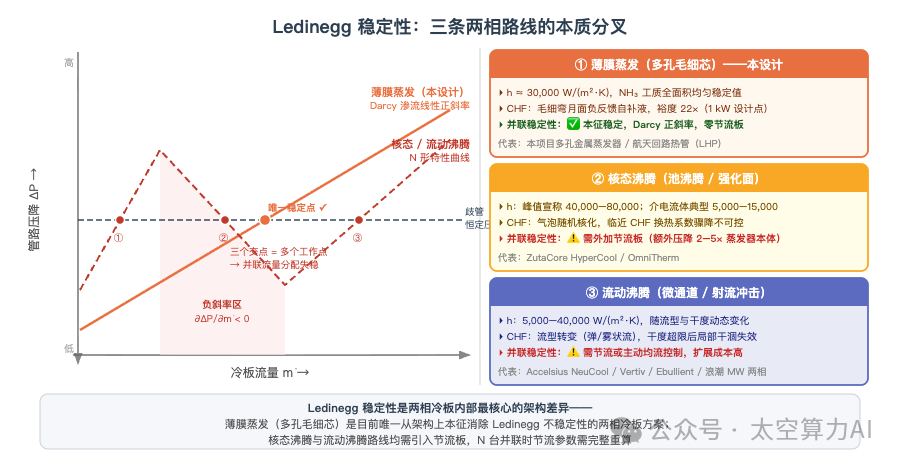

三条两相路线的 Ledinegg 稳定性对比：ΔP-ṁ 曲线直观展示 N 形特性与线性正斜率的本质差异
五、工程边界与商业窗口
把上面几个维度放在一起，两类冷板的工程边界其实很清晰。
两相蒸发冷板的热流极限是分层的——CHF 物理天花板：
延伸阅读：【深度长文】两相蒸发器 极限传热能力的层级与限制：从物理天花板到工程瓶颈
不同的设计下工程约束（例如单片 5–8 kW）远早于物理天花板（20 kW+）收紧，中间有巨大的优化空间。导致 CHF 的裕度通常高达几十倍；单相冷板则没有这种分层缓冲结构。

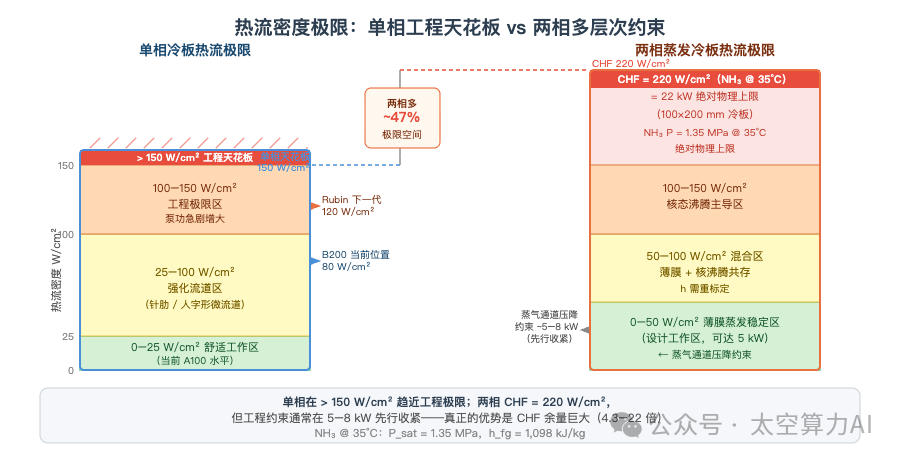

单相冷板的工程天花板（~150 W/cm²）与两相蒸发冷板的多层次约束结构（CHF = 220 W/cm²，工程约束先行收紧）
|
单相冷板 |
两相蒸发冷板 |
| 热流密度适用区间 |
≤ 100 W/cm²，TDP ≤ 1,000 W |
> 100 W/cm²，TDP 向 1,500–2,000 W 推进 |
| 安装面温差 |
5–15°C |
1–3°C |
| 质量流量需求 |
基准 |
约 1/21 |
| 工质与压力 |
水/乙二醇，低压 < 0.5 MPa |
NH₃，约 1.35 MPa @ 35°C |
| 制造工艺 |
数控铣削 + 钎焊，成熟低成本 |
精密烧结 + 真空扩散焊，门槛高 |
| 能效（ZutaCore + SoftBank） |
— |
冷却侧 pPUE 实测 1.03 |
两类冷板代表的不是高性能 vs. 低性能，而是在不同热流密度区间下，两套物理机制各有其适用边界。
在 < 100 W/cm²、TDP < 1,000 W 的区间，单相成熟稳定、低风险，是当前绝大多数场景的正确选择——这一点值得直说，不应该被“两相更先进”的叙事掩盖。
在热流密度向 150 W/cm² 以上推进时，两相的相变潜热、高换热系数、近等温特性才开始发挥真正的替代价值。

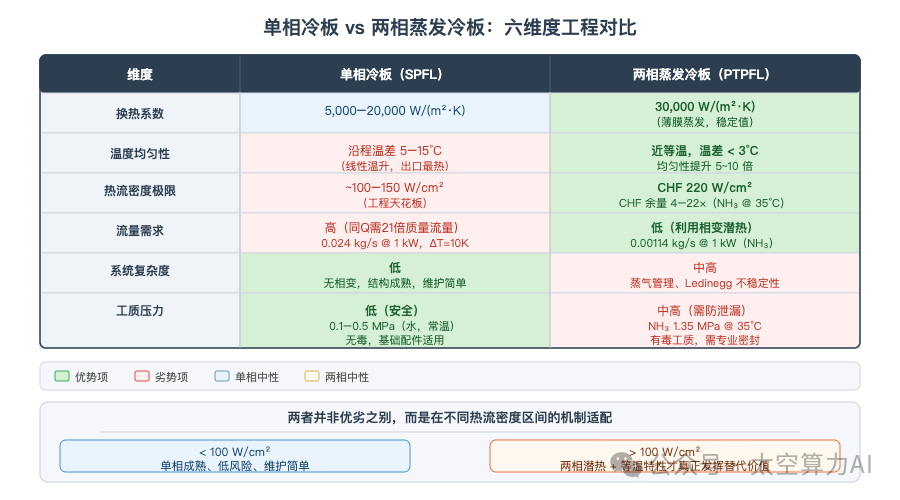

单相冷板与两相蒸发冷板六维度工程对比
IDTechEx 明确判断：两相冷板将在 2026–2027 年率先起飞，触发条件与当前 Blackwell Ultra、Rubin 系列实际 TDP 高度吻合。根据估算中国液冷市场超过 95% 仍由单相主导。
物理分水岭已经越过，商业时间窗口正在打开。做热控的人常说，机会往往不等工程师做完最后一轮验证。对于已经完成技术验证、具备量产能力的两相冷板方案，这句话，现在尤其适用。
