S7-200 SMART Modbus TCP客户端实战配置：V2.4版本通信与避坑指南

在工业自动化系统中，设备间的可靠数据通信是保障生产线高效运行的核心。西门子S7-200 SMART PLC凭借其稳定性和易用性被广泛应用，而其内置的Modbus TCP客户端功能，则为实现PLC与多种设备间的标准化数据交换提供了高效便捷的途径。

本文将详细演示如何配置S7-200 SMART作为Modbus TCP客户端，完成与另一台PLC（服务器）的数据读取。

一、环境准备与通信任务

实验环境：

• 编程软件：STEP7-Micro/WIN SMART V2.4及以上（关键点：仅V2.4及以上版本内置了官方的Modbus TCP库指令）
• 客户端PLC：SR60 (6ES7288-1SR60-0AA0)，固件版本V2.4
• 服务器PLC：ST20 (6ES7288-1ST20-0AA0)，固件版本V2.4
• 网络设备：CSM 1277交换机

通信任务规划：

• 客户端 (SR60)：IP地址设置为 192.168.0.60，负责发起读取请求。
• 服务器 (ST20)：IP地址设置为 192.168.0.20，监听端口502，提供数据。

正确的网络配置，包括IP地址规划和子网掩码设置，是实现稳定通信的基础。

二、客户端配置详细步骤

第一步：设置PLC的IP地址（可选但推荐）

为确保网络连通性，建议先在系统块中确认或设置客户端的IP地址：

1. 打开 STEP7-Micro/WIN SMART 软件。
2. 在项目树中双击“系统块”。
3. 进入“通信”选项卡，将IP地址设置为 192.168.0.60。
4. 将系统块下载到PLC中。

第二步：添加Modbus TCP客户端指令

1. 打开主程序 MAIN。
2. 在左侧指令树的“库”文件夹中找到 MBUS_CLIENT 指令。
3. 双击该指令，将其添加到程序段中。

第三步：配置指令关键参数

指令框中的参数需要根据通信任务进行填写，主要参数如下：

• Req (请求信号)：例如使用 M0.0 控制，置1时向服务器发送请求。
• Connect (连接控制)：置1时尝试建立TCP连接，置0时断开连接。
• IPAddr1-IPAddr4：填写服务器IP地址，本例为 192.168.0.20。
• IP_Port：服务器端口号，默认为 502。
• RW：操作模式，0代表读取，1代表写入。
• Addr：Modbus起始地址，例如 40001。
• Count：要读取或写入的数据长度（单位：字或位）。
• DataPtr：本地PLC数据区的地址指针，用于存放读取的数据或提供写入的数据。

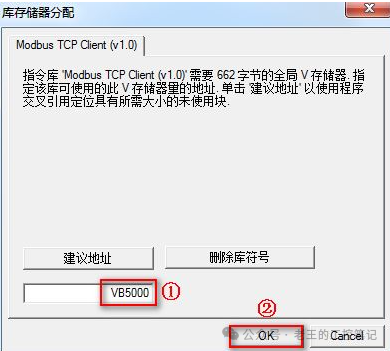

第四步：分配库存储器

MBUS_CLIENT 指令需要占用一片连续的V存储区作为后台工作缓冲区：

1. 在项目树中右键点击“程序块”文件夹。
2. 选择“库存储器”。
3. 在弹出的窗口中，手动输入一个起始地址（例如 VB5000）。
4. 必须确保该地址区域与程序中的其他变量地址没有重叠。

第五步：编译并下载程序

完成所有编程和配置后，点击编译按钮检查无误，然后将整个项目下载到客户端PLC中。

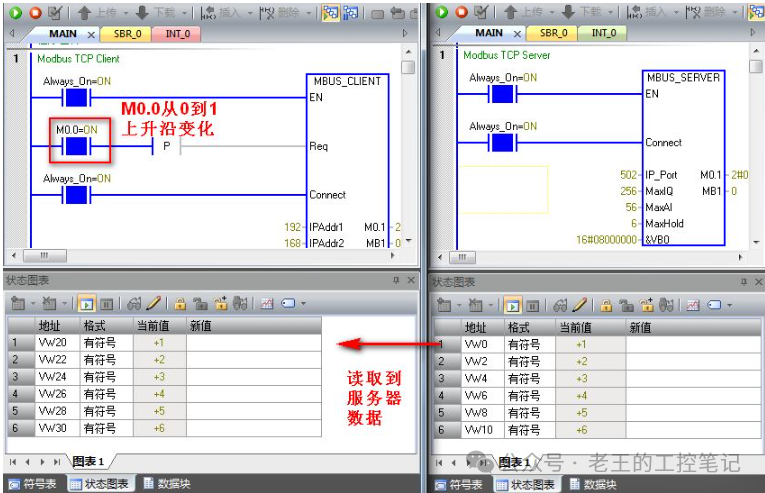

三、通信测试与验证

1. 在软件中打开“状态图表”窗口。
2. 添加打算接收数据的变量，例如 VW20 到 VW30（对应读取6个字）。
3. 在状态图表中将 M0.0 强制置为 1，激活通信请求。
4. 观察 VW20 等变量中是否成功显示了从服务器读取到的数据。

四、Modbus地址映射关系

理解Modbus地址与S7-200 SMART PLC内部数据区的对应关系是正确配置的关键：

功能码	功能描述	RW	Addr范围	对应PLC地址区
01	读数字量输出	0	00001-09999	Q区
02	读数字量输入	0	10001-19999	I区
03	读保持寄存器	0	40001-49999	V区
04	读模拟量输入	0	30001-39999	AI区
05	写单个数字量	1	00001-09999	Q区
06	写单个寄存器	1	40001-49999	V区
15	写多个数字量	1	00001-09999	Q区
16	写多个寄存器	1	40001-49999	V区

应用举例：

• 目标：读取服务器中 VB0 到 VB11 的6个字（12个字节）数据。
• 配置：设置 RW=0， Addr=40001， Count=6。
• 原理：这对应功能码03（读保持寄存器），Modbus地址40001映射到服务器的 VW0。

五、注意事项与常见问题

1. 版本兼容性：务必确认编程软件和PLC固件版本均在V2.4及以上，这是使用此官方库的前提。
2. 连接数量限制：一个S7-200 SMART客户端最多支持8个独立的主动TCP连接。
3. 地址冲突：库存储器分配的地址范围必须独立，不能与用户程序中使用的变量地址有任何重叠。
4. 网络环境：确保客户端与服务器位于同一IP网段，且网络防火墙未阻止502端口的通信。
5. 数据长度限制：不同Modbus功能码单次请求支持的最大数据长度不同，需查阅手册，避免超限。

通过以上步骤，您可以成功配置S7-200 SMART PLC作为Modbus TCP客户端。这种基于标准协议的通信方式，不仅实现了西门子PLC间的数据互通，更极大地拓展了与不同品牌控制器、HMI或后端数据采集系统集成的能力，提升了整个自动化系统的灵活性和开放性。
