在 RDMA（远程直接内存访问）协议栈中，GID（Global Identifier，全局标识符）是标志通信终点（Endpoint）的唯一逻辑身份标签。理解 GID 对于配置高性能计算集群，尤其是在 AI 训练等依赖 NCCL 进行集合通信的场景中至关重要。
RDMA 中 GID 的核心作用
GID 是一个 128 位（16 字节）的标识符，其格式遵循 IPv6 地址规范。无论是在 InfiniBand 还是 RoCE 中，它的作用可类比为网络通信中的“身份证”：
- 端到端身份标识（Identity）：GID 唯一标识了RDMA网卡（RNIC）上的一个物理或逻辑端口。它是 RDMA 传输层（Transport Layer）识别通信双方的终极依据。
- 连接建立的基石（Connection Setup）：在 RDMA 编程中，将 QP（队列对）从 INIT 状态修改为 RTR（准备接收）状态时，必须填入目的地的 GID（DGID）。没有 GID，网卡不知道该把数据发给谁。
- 多路径与子网穿越（Global Routing）：GID 最初设计是为了让 RDMA 流量能够跨越不同的子网（Subnet）。它定义了报文的全局起始点和终点。
GID 是如何生成的
参考内核 4.9 的代码（对于不支持 IB/RoCEv1 的设备来讲）：
- GID0 始终由 MAC 地址生成。
- 在
ibdev register 时，如果设备已经有 ipv4 和 ipv6 地址，则会按照 IPv4 -> IPv6 的地址顺序生成相应的 GID。
- 如果
ibdev 设备注册时，没有 IPv4/IPv6 地址，则会后续由 OFED 子系统注册到 inet 和 inet6 的事件回调来添加或者删除 IPv4 或者 IPv6 地址对应的 GID。
不过正常情况一般 VM 内部并没有配置 IPv6 地址，ifconfig 看到的 IPv6 地址，实际上是 IPv6 的本地链路地址，IPv6 的本地链路地址生成（addr_gen_mode），主要有两种方式：
EUI64，根据设备 MAC 地址来确定接口 ID，是一些旧内核的默认模式，生成的 IPv6 本地链路地址和 MAC 地址存在对应关系（也即它们生成的 GID 条目是完全一致的）。stable-privacy，则根据设备及网络环境来确定一个随机接口 ID。
为了使 GID 能够固定，则需要保证 IPv6 本地链路地址采用 EUI64 的模式生成，通过 NetworkManager 关闭 stable-privacy。
GID 在 RoCEv2 中的作用
在 RoCEv2 中，原本 InfiniBand 的三层报头（GRH）被标准的 UDP/IP 报头取代了。这导致 GID 的表现形式发生了“寄生”式的变化。
GID 与 IP 的映射（逻辑与物理的统一）
在 RoCEv2 中，GID 实际上就是 IP 地址的 128 位映射形式。
- IPv4 场景：GID 采用
IPv4-Mapped 格式，即 ::ffff:<32位IPv4地址>。
- IPv6 场景：GID 直接等同于 IPv6 地址。
- MAC 场景：在没有配置 IP 的情况下（或者在某些旧版 RoCEv1 兼容模式下），网卡会利用 MAC 地址生成一个链路本地 GID，即基于 MAC 地址的默认
GID (EUI-64)。
意义：这使得 RDMA 能够利用现有的以太网路由基础设施（基于 IP 转发），同时保持 RDMA 传输层逻辑的连续性。
如下图所示，通过 show_gids 命令可以查看当前 RDMA 设备端口上的 GID 表：
RDMA 应用（如 NCCL 或自定义程序）并不直接操作 128 位原始字节，而是使用 GID Index。
- 查看 GID 表：通过命令
show_gids 或 ibv_devinfo -v 查看网卡当前的 GID Table。
- 代码调用：开发者调用
ibv_query_gid(context, port_num, index, &gid) 获取特定索引下的 GID 值。
- 选择策略：通常
Index 0 对应 MAC，Index 1 或 2 对应 IPv4 (RoCEv2)。应用需要根据网络环境选择正确的 Index。
硬件层面的自动封装 (Encapsulation)
既然 RoCEv2 可以通过 GID 进行 IP 地址的自动封装，那么肯定就需要将 GID 配置到硬件上。根据使用的连接模式（RC 或 UD），提供 GID Index 的方式分为两种：
1. 对于 RC (可靠连接) 模式：在 ibv_modify_qp 时预设
这是 NCCL 和绝大多数 AI 训练场景使用的模式。在这种模式下，不需要在每次 post_send 时指定 GID Index，而是在建立连接（握手）阶段，就把这个 QP（队列对）绑定到了特定的 GID Index 上。
具体流程：
- 设置属性：在将 QP 状态修改为 RTR (Ready to Receive) 时，需要填充
ibv_qp_attr 结构体。
- 配置 GRH：在
ibv_qp_attr 的 ah_attr（地址句柄属性）中，必须开启 is_global。
- 指定索引：将具体的
sgid_index 写入 grh 结构中。
代码示例：
struct ibv_qp_attr attr;
memset(&attr, 0, sizeof(attr));
attr.qp_state = IBV_QPS_RTR;
// ... 其他属性 (path_mtu, dest_qp_num等) ...
// 核心部分：在这里指定使用哪一个本地 GID
attr.ah_attr.is_global = 1; // RoCEv2 必须开启
attr.ah_attr.grh.sgid_index = 2; // 这里的 2 就是你要提供的 GID Index
attr.ah_attr.grh.dgid = remote_gid; // 远端 GID
attr.ah_attr.grh.hop_limit = 64;
// 修改 QP 状态，此时硬件已经记住了这个 QP 发包时必须用索引为 2 的 GID
ibv_modify_qp(qp, &attr, IBV_QP_STATE | IBV_QP_AV | ...);
一旦 QP 进入 RTS 状态，后续调用 ibv_post_send(qp, ...) 时，硬件会自动从该 QP 的上下文中提取 sgid_index=2，并据此封装 IP 头。具体而言，可以执行如下操作：
- 提取源 IP：根据
Index 拿到 128 位 GID，转换成 IPv4 或 IPv6，填入 IP 头部的 Source IP。
- 确定源 MAC：由于 GID 通常绑定在特定的以太网接口或 VLAN 上，网卡通过
Index 知道该用哪个 MAC 地址和 VLAN Tag 封装二层头部。
- 计算 UDP 源端口：基于 QP 信息和 GID 信息进行哈希。
2. 对于 UD (不可靠数据报) 模式：通过 ibv_ah 实时引用
UD 模式类似于 UDP，一个 QP 可以发给不同的目的地。因此，GID Index 不能死锁在 QP 上，而是绑定在 AH (Address Handle，地址句柄) 对象中。具体流程：
- 创建 AH：使用
ibv_create_ah 创建一个目的地对象，在创建时指定 sgid_index。
- 发送时引用：在
ibv_post_send 所需的 ibv_send_wr 结构体中，指定使用哪个 AH。
代码示例：
// 1. 创建地址句柄时指定 GID Index
struct ibv_ah_attr ah_attr;
memset(&ah_attr, 0, sizeof(ah_attr));
ah_attr.is_global = 1;
ah_attr.grh.sgid_index = 1; // 绑定本地 GID 索引 1
ah_attr.grh.dgid = remote_gid;
struct ibv_ah* my_ah = ibv_create_ah(pd, &ah_attr);
// 2. 在发起发送请求时，关联这个 AH
struct ibv_send_wr wr;
memset(&wr, 0, sizeof(wr));
wr.wr.ud.ah = my_ah; // 告诉硬件：发这个包时，去 my_ah 里看 GID Index
wr.wr.ud.remote_qpn = ...;
wr.wr.ud.remote_qkey = ...;
ibv_post_send(qp, &wr, &bad_wr);
硬件校验的“防火墙”
既然 RoCEv2 通过 GID 进行 IP 地址的封装，那么同样也会进行相关的校验。不过在 RoCEv2 的实际数据传输过程中，发送端和接收端对 GID 的校验逻辑是不对称的，且分为硬件表校验（NIC Level）和连接状态校验（QP Level）两个维度。
1. 发送端（源端 / Source）：主要校验 SGID
发送端的网卡（RNIC）主要确保“我是合法的”，所以源端网卡会通过 sgid_index 从本地 GID 表查找，必须是有效的本地 GID 防止冒充或使用未配置的 IP/GID 发送数据。如果 Index 无效，硬件会直接返回错误给软件，报文根本发不出去。
由于发送端硬件无法预先知道远端 GID 是否真的存在，因此对于目的 GID 它直接从 QP（队列对）的属性（ah_attr）中读取预先设定的 DGID，并将其映射到外层 IP 头部的目的地址，不做有效性校验。
2. 接收端（目的端 / Destination）：双重校验 (DGID & SGID)
接收端为了保证安全性和数据的准确投递，校验过程最为严格。首先，当报文到达网卡时，硬件解析出报文里的目的 IP（映射自 DGID），网卡会将该地址与其本地 GID Table 进行匹配。如果匹配成功说明这封“信”确实是给本机的，报文进入后续处理；否则匹配失败，网卡认为这是误发的流量或非法攻击，直接丢弃报文，且通常不会向源端返回任何响应。
除了 DGID 的校验，在接受端的传输层还会有连接验证（QP Level），即校验 SGID。网卡首先根据报文中的 Dest QPN（目的 QP 编号）找到内存中的 QP Context（QP 上下文），由于 QP 上下文里预先存储了该连接合法的 Remote GID（即在建连阶段绑定的源端 GID），硬件将报文里的 source IP 转换为 128 位的 SGID 与 QP 上下文中的 Remote GID 进行比对。如果不一致则触发 Transport Retry 或 Connection Error。
说明：在 UD 模式下，源 GID 的校验逻辑有所不同。UD 模式是“一对多”或“多对一”的，QP Context 中不会固定死一个 remote_gid。网卡在接收到报文后，会将报文中的源 IP（源 GID）和源 QPN 放在完成队列实体 (WC, Work Completion) 中交给软件。软件通过 Work Completion 中的 wc->slid / wc->src_qp 获知发送者信息。
驱动拥塞控制 (ECN/DCQCN)
RoCEv2 的拥塞控制算法（DCQCN）需要在 IP 层打上 ECN 标记。网卡生成这些带有 ECN 标记的应答报文（CNP）时，需要根据原始报文的源 GID（即源 IP）来确定回发路径。
GID 在 iWARP 中的作用
和 RoCEv2 不同，iWARP 是直接运行在 TCP/IP 协议栈之上的，它完全利用了 TCP 的可靠传输能力。因此，在 iWARP 中，GID 更多地是作为一种为了兼容 InfiniBand Verbs 软件接口而存在的“逻辑映射”。在 iWARP 中 GID 的存在主要是为了 verbs 接口的兼容，为了让同一套 RDMA 应用程序（如 NCCL, MPI）能在不同硬件（IB, RoCE, iWARP）上运行，iWARP 驱动程序必须提供一个 GID Table。在 iWARP 中，当你选择 gid_index=0 时，你实际上是在告诉 iWARP 驱动：“请使用我第一个网口 IP 对应的 TCP 连接进行通信”。它作为索引，帮助软件从多个本地 IP 地址中选择一个作为通信的源。下面对比 RoCEv2 阐述一下 iWARP 中 GID 的作用和异同。
相同点：统一的 Verbs 编程模型
无论是 RoCEv2 还是 iWARP，都必须支持标准的 libibverbs 库。在应用层，都要通过 ibv_query_gid 获取索引，并在 ibv_modify_qp 或 rdma_connect 中填入 gid_index。这使得一套分布式代码（如 NCCL）可以在不同的网卡硬件上无缝运行，而不需要修改地址处理逻辑。
不同点：硬件状态机的“灵魂”与“外壳”
- RoCEv2：GID 是 QP 的“指纹”，在 RoCEv2 中，网卡硬件虽然在发包时将其转换成了 IP，但在网卡内部状态机里，它依然以 GID 的形式存在。当 RoCEv2 报文到达时，网卡会解析出目的 IP 并去匹配
GID Table。如果 IP 匹配不上 GID 表中的任何一项，硬件会直接丢弃报文。因此在 RoCEv2 中，IP 就是 GID，GID 就是身份。
- iWARP：GID 是 TCP 的“索引”，在 iWARP 中，GID 仅仅是为了告诉驱动：“我想用这个本地 IP 建立 TCP 连接”，一旦 TCP 建立，后续的 RDMA 数据包封装完全遵循 TCP 逻辑，不再需要 GID 校验。iWARP 网卡在接收报文时，完全不关心 GID。它只关心这个报文是否属于一个已经通过 TCP 三次握手建立好的 TCP 连接。在 iWARP 中，连接（Connection）才是身份，GID 只是找到这个连接入口的索引。驱动程序根据提供的
gid_index 提取出对应的 IP，然后调用底层的 TCP 栈去发起 SYN 握手。因此，如果中间 NAT 修改了 IP 或端口，只要 TCP 协议栈能够正确处理这个转换（即 TCP 连接不断），iWARP 的 RDMA 传输就完全不受影响。因为 iWARP 硬件只认 TCP 流，不认 GID 身份。
GID 在 NCCL 中的用法
下面我们以 NCCL 中 P2P 通信时 GID 相关的用法为例更具体了解它的使用方式，NCCL 代码采用 tag: v2.23.4-1。
1. GID 相关数据结构

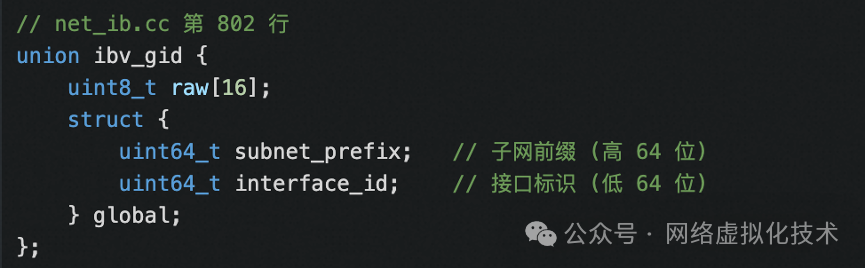

ibv_gid 是 ib verbs 中的标准数据结构如下所示，可以看到 128 位的 gid 由两部分构成，分别是子网前缀和接口标识：

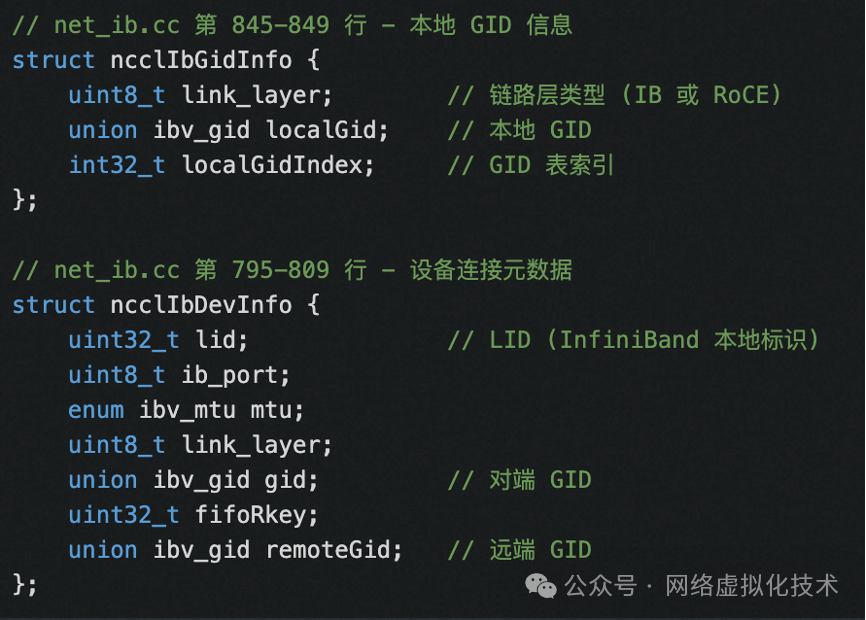

在 NCCL P2P 通信中，GID 相关数据结构还有如下两个：
2. GID 的获取

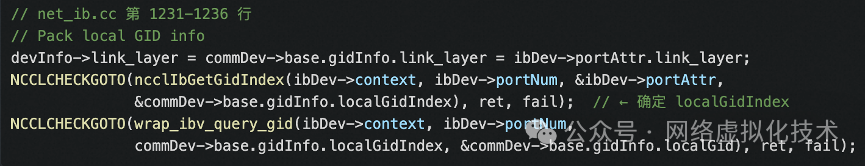

以 ncclIbConnect 为例，其 GID 的获取过程如下：

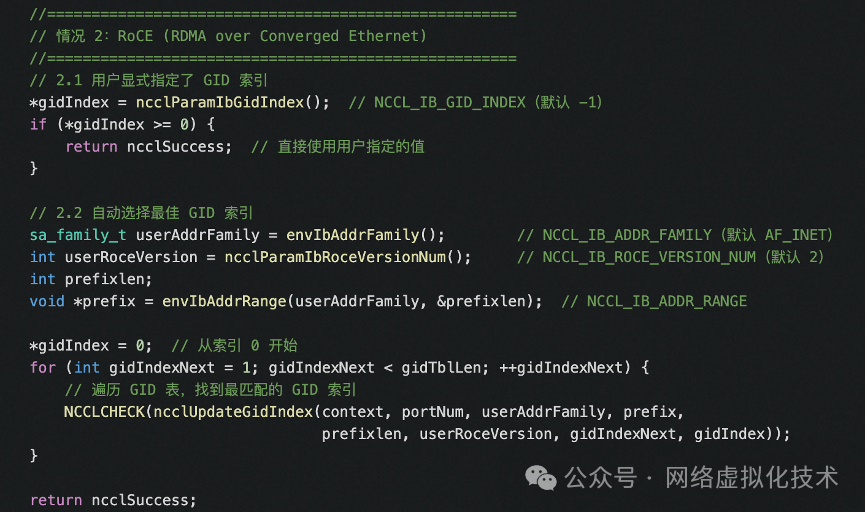

具体是通过 ncclIbGetGidIndex 函数设置 GID 的，其中包括 IB 和 roce 两种情况，我们只看 roce 的情况。
如果通过 NCCL_IB_GID_INDEX 参数指定的话，则直接使用参数指定的 idx，例如：
/usr/local/bin/mpirun --allow-run-as-root -np 16 -npernode 8 -H 172.20.20.144:8,172.20.20.148:8 \
-x NCCL_IB_GID_INDEX=3 \...

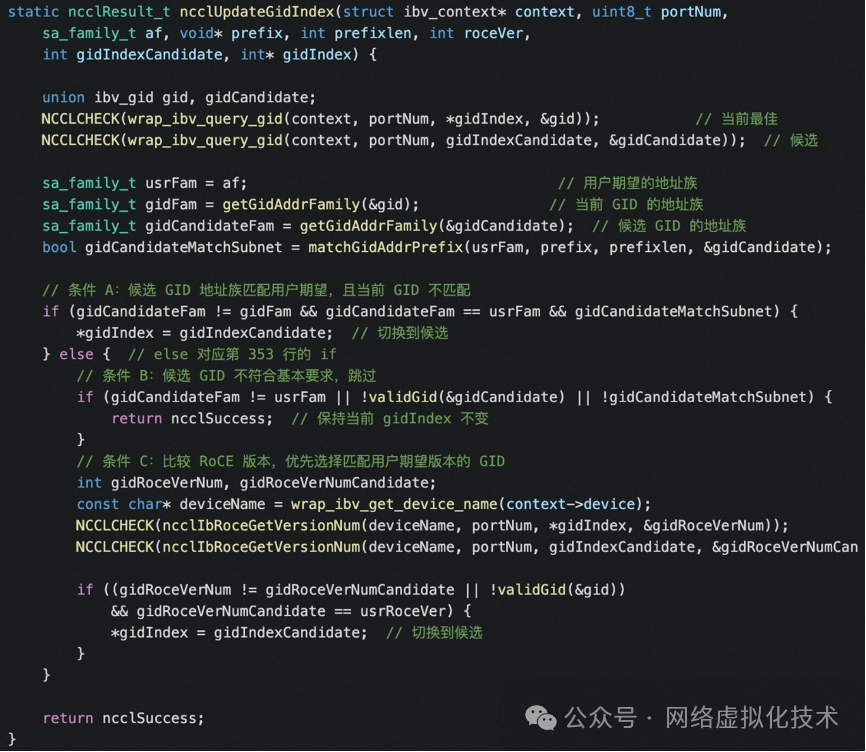

如果不指定的话 NCCL_IB_GID_INDEX 默认值为 -1，则根据 roce 版本和 ADDR_FAMILY 选择 GID，具体是在 ncclUpdateGidIndex 函数中，它公共比较候选 GID 索引与当前最佳 GID 索引，如果候选更优则更新 *gidIndex。
3. 之后通过 Socket 带外连接发送 ncclIbConnectionMetadata，交换 GID

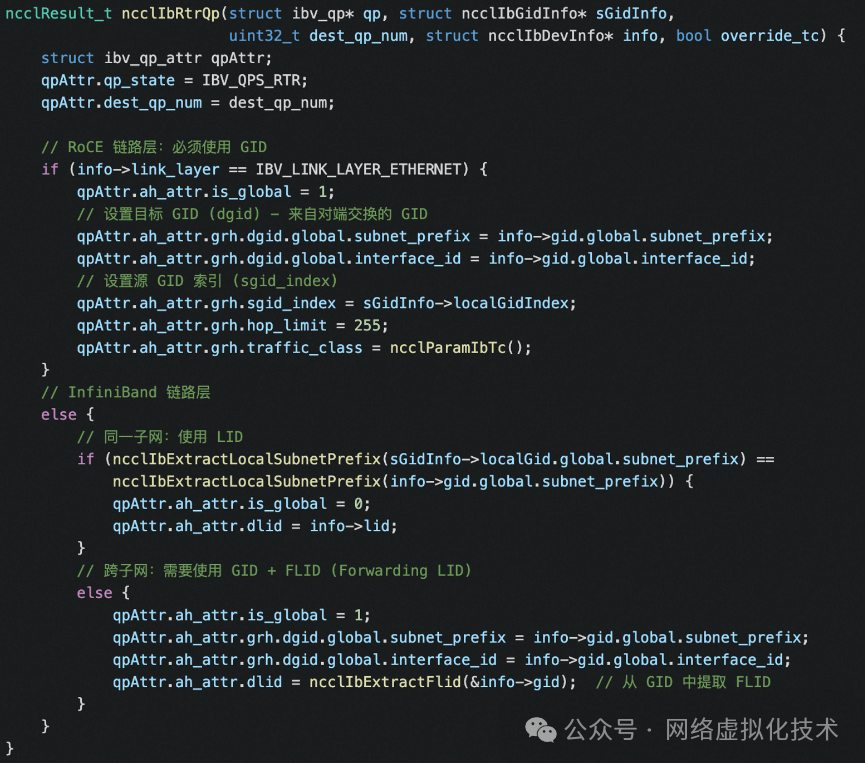

4. 最后使用收到的对端 GID 和本地 GID 调用 ncclIbRtrQp
注意，后续 ncclIbIsend 发送函数本身不直接使用 GID，因为 GID 在 QP 连接建立阶段已经配置完成。如果你在部署大规模分布式系统时遇到了网络性能问题，深入理解 GID 的机制往往能帮你快速定位到配置错误的根源。
