PCIe DMA读写机制详解：从SG DMA到Block DMA的实战指南

DMA传输可分为BLOCK DMA与SG DMA两种模式，两者在数据组织方式上存在差异。

发送过程（FPGA 向主机写入数据）

• BLOCK DMA：FPGA 向主机发起读请求（或通过中断通知），主机分配一块连续的内存空间，并将该起始地址返回给 FPGA。FPGA 随后通过该地址将数据写入主机内存。
• SG DMA：主机为 FPGA 分配一个由多个离散内存块组成的链表式结构。FPGA 需要依次访问这些不连续的地址块，以完成整个数据包的写入。

接收过程（FPGA 从主机读取数据）

• BLOCK DMA：主机告知 FPGA 数据所在的单一连续内存地址，FPGA 通过该地址发起读请求，一次性获取所有数据。
• SG DMA：主机提供多个离散的内存地址。FPGA 需要分别发起多次读请求，从这些不连续的地址块中读取数据，才能完整接收数据。

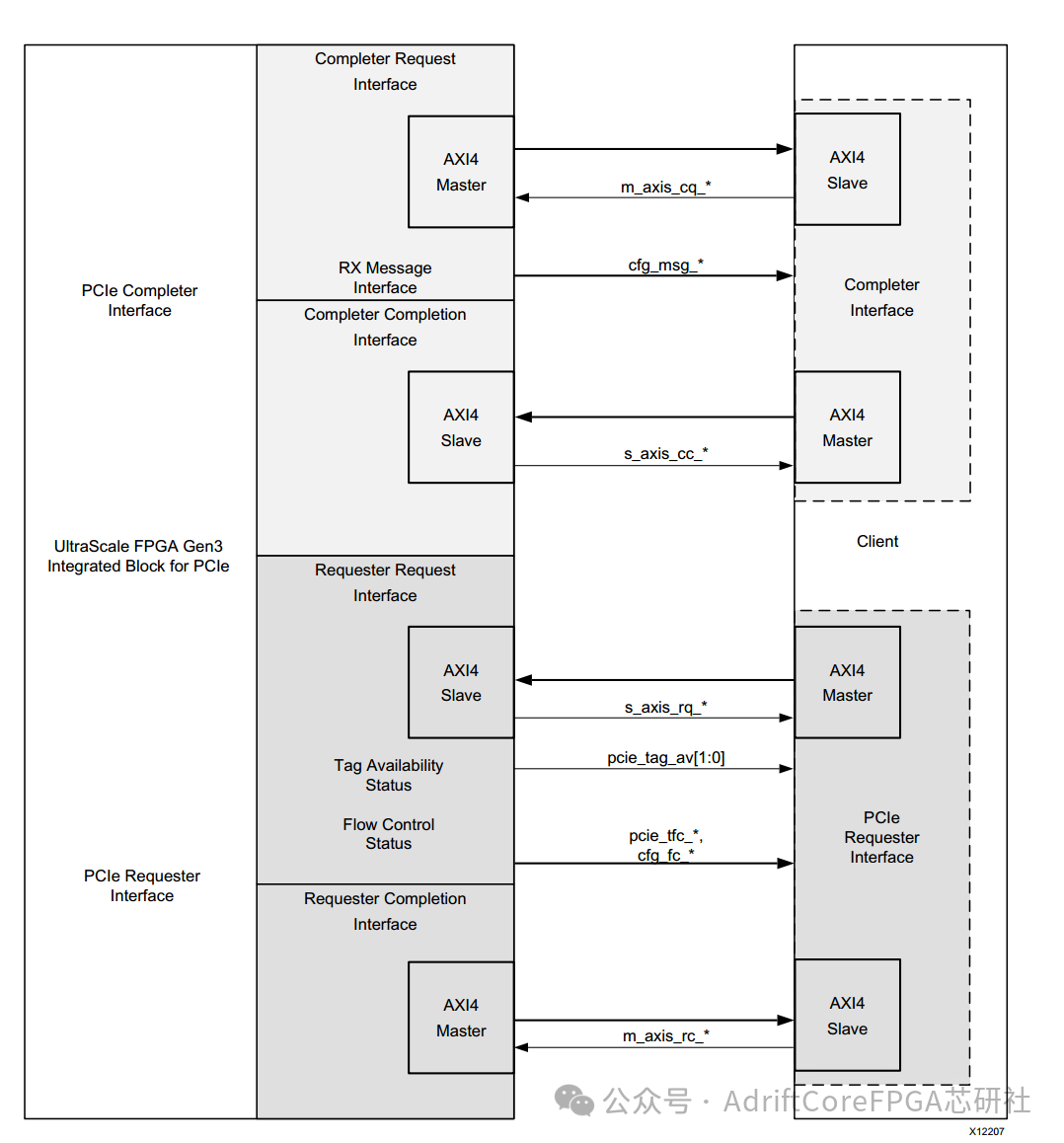

赛灵思PCIE3.0架构

在赛灵思 PCIe 3.0 架构中，TLP 的收发路径被明确划分为两类角色：请求器（Requester）与完成器（Completer）。相比早期版本，3.0 架构对职责和流程的定义更加清晰，因此基于该架构来构建 DMA 逻辑是完全可行且更易入手的。

完成器

作为从机角色，主要负责通过 CQ 接口接收来自主机的请求，并通过 CC 接口返回相应的完成包，用于处理主机发起的读写操作。这在计算机网络与系统底层交互中是一个常见模型。

请求器

作为主机角色，FPGA 可通过 RQ 接口主动向主机发起请求（如 DMA 读写），并由主机的 Root Complex（RC）返回相应的完成包，从而实现 FPGA 对主机内存的访问。

MMIO和DMA

通过完成器（Completer）与请求器（Requester）这两类接口，可实现MMIO与DMA两大功能：

• MMIO：用于寄存器读写，完全由完成器实现。主机通过发送写请求来配置寄存器，或通过读请求来读取寄存器状态。
• DMA：其传输行为可分为接收与发送两个方向，具体流程如下。

DMA

Block DMA 本质上是 SG DMA 的一个子集，因此只要掌握了 SG DMA 的完整工作流程，理解 Block DMA 便水到渠成。理解这种高效的数据搬运机制，是进行算法与系统性能优化的关键一环。

DMA 接收流程（主机 → FPGA）

1. 通知传输规模：主机通过写请求向 FPGA 写入 rx_length 与 rx_offset，指明待传输数据总量（Completer 参与）。
2. 传递 SGL 表地址：主机通过写请求告知 FPGA SGL（Scatter-Gather List）表所在的主机地址（Completer 参与）。
3. 获取 SGL 表内容：FPGA 通过该地址发起读请求，读取主机中的 SGL 表（Requester 参与）。
4. 读取主机数据：FPGA 解析 SGL 表获取数据实际位置，并发起读请求读取主机内存中的数据（Requester 参与）。
5. 确认接收完成：主机通过读请求查询 FPGA 的 RX_DONE 寄存器，确认数据接收是否完成（Completer 参与）。

DMA 发送流程（FPGA → 主机）

1. 发起传输请求：FPGA 通过中断或 Doorbell 机制通知主机准备发送数据。
2. 获取传输规模：主机发起读请求，从 FPGA 获取 tx_length 与 tx_offset，确定待接收数据量（Completer 参与）。
3. 主机分配内存：主机分配接收缓冲区，并将其地址信息填入 SGL 表。（主机参与）
4. 传递 SGL 表地址：主机通过写请求将 SGL 表的主机地址告知 FPGA（Completer 参与）。
5. 获取 SGL 表内容：FPGA 通过该地址发起读请求，获取 SGL 表（Requester 参与）。
6. 向主机写入数据：FPGA 依据 SGL 表信息，发起写请求将数据写入主机内存（Requester 参与）。
7. 确认发送完成：主机在接收完成后，通过写请求置位 FPGA 的 TX_DONE 寄存器，通知传输结束（Completer 参与）。

由此可见，在 DMA 传输过程中，Completer 的角色本质上是处理对 FPGA 寄存器的读写操作，以实现控制信息的交互；而 Requester 则负责主动发起数据读写请求，完成在主机内存与 FPGA 之间的大规模数据搬运。这种高效的硬件加速方案，在现代人工智能与计算密集型应用中至关重要。
