干了这么多年硬件，最近几年感触颇深：市场那边喊着消费升级，要智能、要功能多；老板这边拍着桌子，要降本、要小巧。作为夹在中间的工程师，感觉多一颗电阻电容都得反复掂量。
上个月，我们团队接了个新项目，需求听起来很简单：能驱动BLDC马达，还得带上 Type-C 快充。可真到了方案设计阶段，头就大了。电机控制、PD受电、高压LDO……光外围芯片就得规划四五颗。
就在为选型和PCB面积发愁的时候，我注意到了沁恒微电子的 CH32M030。这颗芯片的全称是“带PD功能的电机控制MCU”，它把电机预驱、PD快充、模拟处理这些功能都集成到了一颗芯片里，集成度相当高。
硬件资源解析
我仔细研究了CH32M030的规格书，发现它的设计思路很有特点——电机控制和电源管理都做得很透彻。
先说电机控制这部分。 以前构建BLDC电机驱动电路，最少得三颗芯片：MCU 负责控制算法，预驱芯片 驱动MOS管，还得外挂运放做电流采样或信号调理。而现在用CH32M030，这些功能它全都自带。

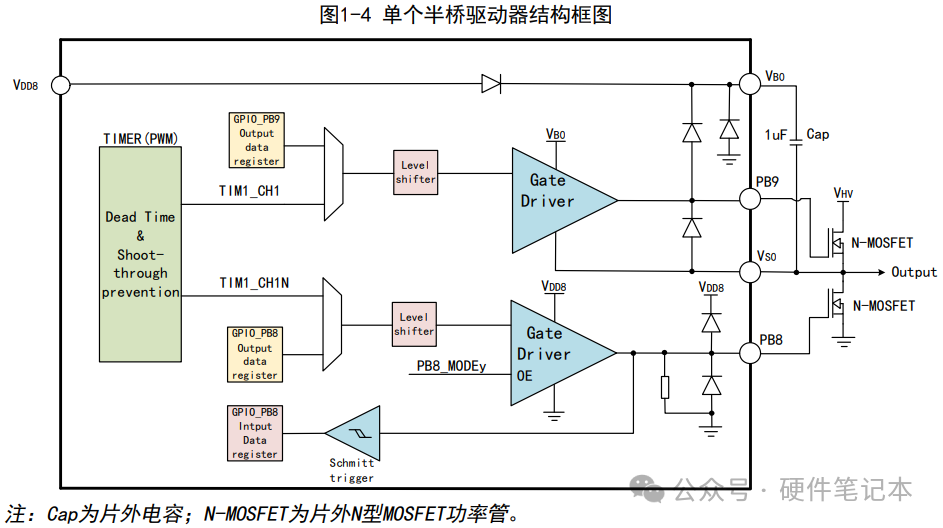

- 自带4个独立半桥驱动器：能直接驱动MOS管，省掉了一颗独立的预驱芯片。
- 内置4个运放和3个比较器：电压电流采样、过流保护这些模拟电路可以直接在内部搞定，无需外部分立元件。
- 集成高压LDO：可以直接从电机供电端（最高28V）降压给芯片自身使用，又省掉了一颗电源芯片。

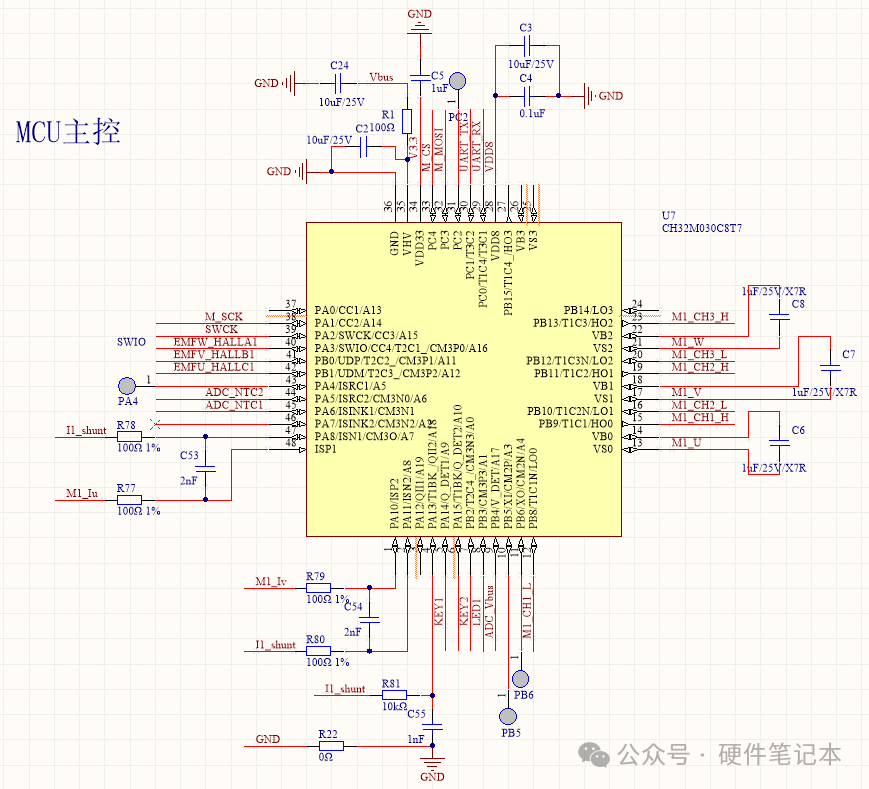

下图展示了一个典型应用，母线电源通过R1接入MCU的高压引脚，经内部LDO后得到预驱供电电压VDD8（可配置为5~10V），再经过一个LDO得到MCU的核心工作电压VDD33。
再来看快充功能。 如今，Type-C PD快充几乎成了电子设备的标配。但传统的实现方案都需要额外外挂一颗专用的PD协议芯片，不仅增加了成本和PCB空间，也提高了设计复杂度。CH32M030将这一功能直接集成到了芯片内部，而且直接集成了两组完整的PD PHY，可以同时支持两个Type-C口。
更灵活的是，M030的两组PD不仅能作为受电端（Sink）要电，还能作为供电端（Source）对外给电。它搭配内部的两路可编程灌电流模块，能够实时、精确地控制两个外部的DC-DC电源。简单来说，灌电流模块直接向DC-DC的反馈回路注入一个可控电流，从而改变其输出电压。这种硬件级的直连控制方式响应迅速且精度高。

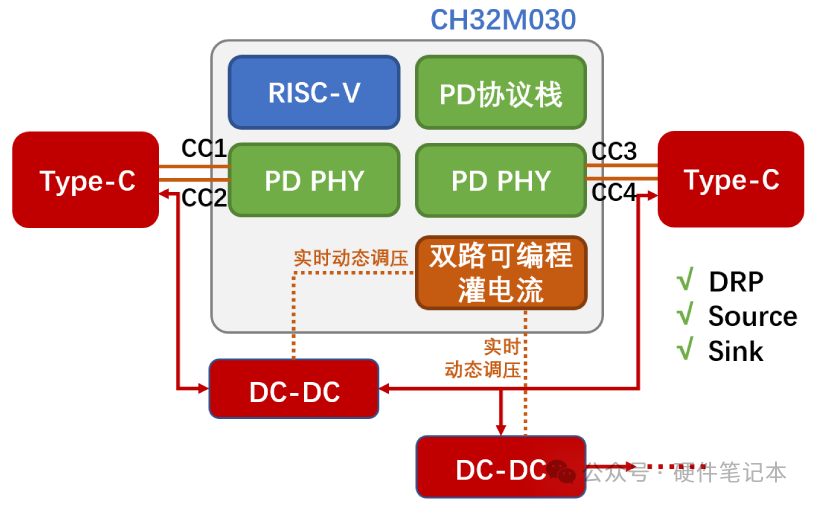

上图展示了M030的一种双口电源应用场景，可以实现电压透传或通过灌电流动态调节输出电压，两种方式都支持PPS（可编程电源）协议。

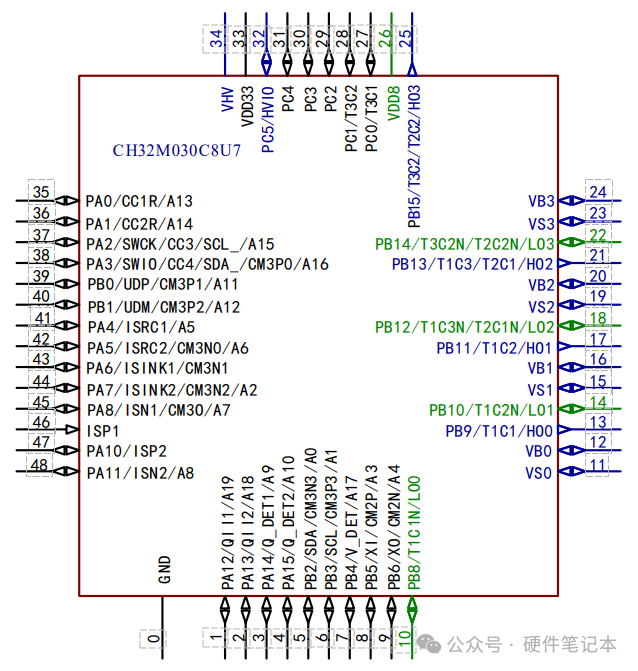

引脚复用功能强大。 CH32M030的USB引脚（DP和DM）除了支持标准的USB通信外，还附带了许多实用的小功能，且不占用MCU主要的运放和比较器资源。
- 输出模拟电压：通过USB外设附带的6位DAC和运放，DP/DM引脚可以输出可调的模拟电压。
- 作为比较器输入：DP和DM引脚可以输入模拟信号，通过内置的运放比较器与内部DAC的参考电压进行比较，适合简单的信号阈值判断。
- 可调上下拉电阻：引脚内部集成了可编程上下拉电阻，阻值范围从15.5kΩ到108.5kΩ，共有64档可配置。
- 作为ADC输入引脚：当然，它也支持模拟信号采集。
总体来看，对于我们这个项目，选用CH32M030，大致可以省掉1颗预驱芯片、1颗PD协议芯片、2颗运放、1颗高压LDO，外围电路精简的效果非常明显。这还没算上PCB面积缩小、焊接工序简化以及随之降低的系统故障率。这种高集成度的设计，对于工程师设计一些工具，比如可调电源，也很有吸引力。
开发环境
光硬件集成度高还不够，软件开发是否便捷同样关键。沁恒提供了基于VSCode的 MounRiver Studio集成开发环境。它的界面比传统的Keil更现代化，代码编辑、编译下载、调试监控功能一应俱全，还包含了函数调用分析、静态堆栈分析等专业工具。CH32M030的库函数写得也比较规整，整体开发体验不错。
小结与Demo
当然，没有芯片是万能的。如果项目对主频要求极高，或者需要复杂的图形界面处理，可能需要选择性能更强的型号。但对于大多数 FOC/BLDC电机应用、电源管理 以及 工控相关 场景，CH32M030高集成度、高性价比的优点就非常突出了。

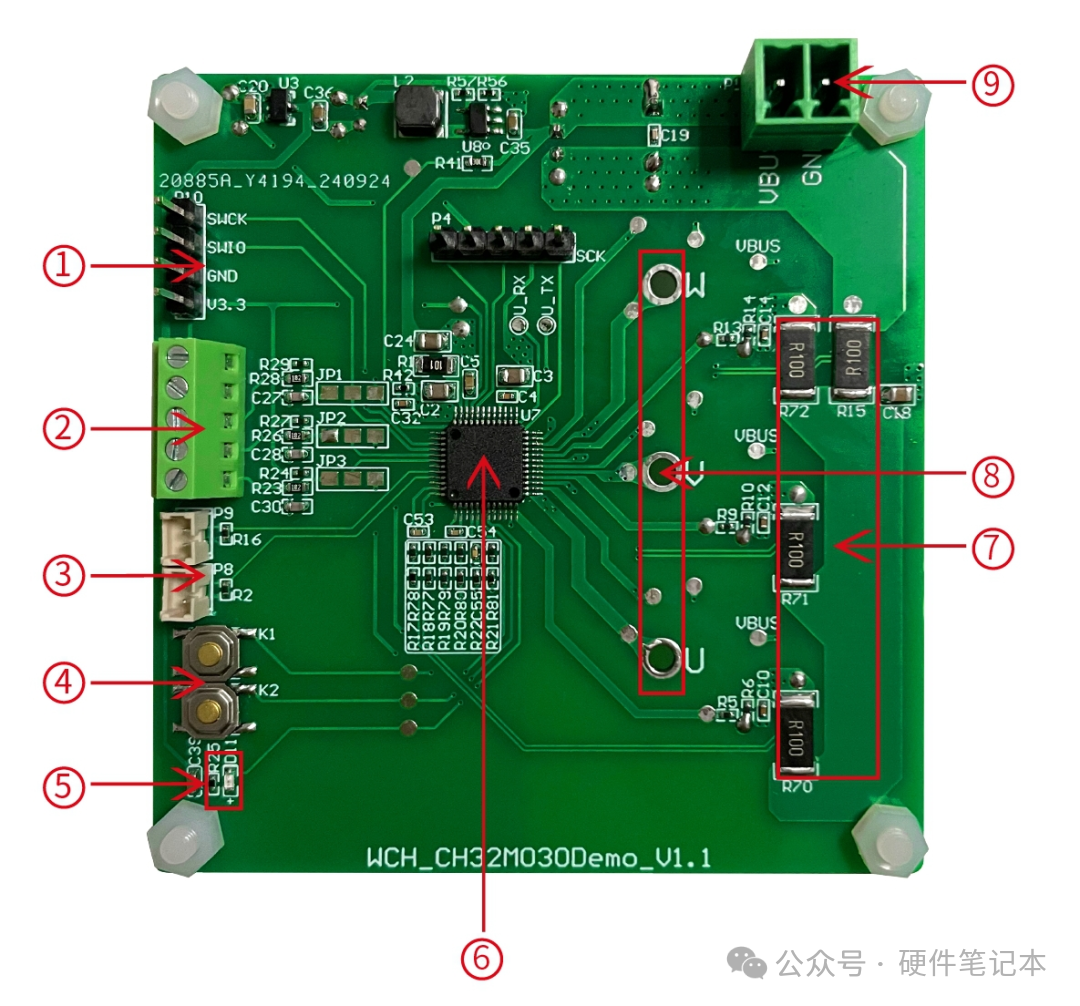

下图是CH32M030的评估板实物，便于开发者快速上手验证。
对于需要精简外围电路、实现电机控制与智能供电一体化的设计，这款芯片提供了一个非常不错的思路。如果你对类似的高集成度电路设计和电机控制技术感兴趣，欢迎在云栈社区与其他开发者一起交流探讨。 |
