很多人常说的“GPS”，在工程实践上，脑海里装的绝不能只是美国的GPS系统。更专业的称谓是GNSS，它囊括了全球所有主要的卫星导航系统，包括GPS、中国的北斗、俄罗斯的GLONASS、欧洲的Galileo以及日本的QZSS等。如今市面上稍具规格的定位模块，基本都支持多星座接收。道理很现实：在开阔地带，或许4颗卫星就能勉强定位；但一旦进入城市峡谷、立交桥下、树林边缘或车库出口，单一卫星星座的信号质量和可用性会急剧下降，导致精度跳水。多星座的意义，远不止“卫星数量更多”，它意味着更多的可用卫星、更好的空间几何分布、更低的DOP值以及更稳定快速的首次定位。相关的基础观测量，在ESA的Navipedia等技术文档中都有清晰阐述：定位核心是通过信号传播时间计算伪距，再联立方程组解算位置和接收机钟差。
至于RTK，很多人将其简单理解为“高精度GPS”，这个说法不够精准。RTK并非另一个独立的卫星系统，它是一种高精度实时载波相位差分定位方法。普通定位主要依赖码伪距，米级精度是常态；而RTK不满足于此，它进一步利用更精细的载波相位信息进行解算。通过架设在已知坐标点上的基准站，将观测到的误差改正信息实时发送给流动站，辅助流动站解决“整周模糊度”问题，从而将解算状态从模糊的“浮动解”提升为精确的“固定解”，最终实现厘米级定位。所以，GNSS是“信号的源头”，而RTK则是作用于这些信号的“高精度解算升级包”。
一、看懂参数表：不被表象忽悠的关键指标
挑选GNSS模块时，别只盯着“支持RTK”几个大字。真正影响最终体验的，往往是下面这些深层参数：
1. 频点/频段数量
单频与双频的区别，绝非简单的价格差异。双频最大的价值在于能够有效修正电离层延迟引入的误差，通常也具备更强的抗多路径能力。官方资料明确指出，民用双频设备可利用L1和L2等频点的组合信息来校正电离层失真，从而提升定位精度和可靠性。在车载、测绘或农业自动驾驶等动态复杂环境中，这一点至关重要。
2. 支持的卫星星座数量
支持GPS+北斗+Galileo+GLONASS+QZSS的模块，通常比仅支持GPS/北斗的更为稳定。原因很朴素：并非每一颗在视野内的卫星都“好用”，那些信号强度足够、空间几何位置良好、且未被遮挡或反射污染的卫星，才是有效参与解算的“好星”。多星座为接收机提供了更多选择，尤其像QZSS，在亚太地区能显著改善系统的可用性。
3. 定位精度说明
普通消费级GNSS的典型精度在几米水平。需要警惕的是，参数表上的精度往往是在理想开阔天空环境下测得的。一旦进入有遮挡或多路径的环境，精度会显著恶化。对于标称“厘米级”的RTK模块，必须关注其前提条件：改正信息正常接收、整周模糊度成功固定、且环境可用。没有“固定解”，厘米级精度就是空谈。
4. 更新率与启动时间
对于无人机、自动驾驶车辆或高速移动的机器人，1Hz的更新率可能远远不够。在快速转向、变道等场景下，需要5Hz、10Hz甚至更高的更新率来保证轨迹的平滑性。冷启动时间（TTFF）和热启动时间则反映了模块重新捕获信号的能力。这些参数的实际表现，与天线性能、供电质量、PCB布局紧密相关，这是硬件工程师最容易掉进的坑：误将算法问题归咎于射频，又把射频问题单纯甩锅给芯片，实际上三者是一个整体。
二、定位原理揭秘：为什么至少需要四颗星？
GNSS定位的核心逻辑可以概括为一句话：卫星不断广播“我是谁、我在哪、现在几点”的信息，接收机通过测量信号从卫星传播到自身的时间，计算出距离，再利用多颗卫星的距离信息联立求解出自己的位置和时钟偏差。
这个计算出的距离称为“伪距”，因为它并非真实距离，其中混杂了接收机钟差、电离层/对流层延迟、多路径效应等各种误差。
那么，为什么常说至少需要四颗卫星？因为需要求解的未知数不只是三维坐标(X, Y, Z)，还有接收机自身的时钟误差。卫星使用高精度的原子钟，而接收机的时钟精度相差甚远。因此，要解出四个未知数，理论上至少需要四个独立的观测方程。
然而，仅仅“看到”四颗星还不够，它们的空间几何分布也至关重要。如果所有卫星都挤在天空的同一侧，解算出的位置就会非常不稳定，容易漂移。这便引入了“精度衰减因子”的概念。多星座、多频点、高质量天线的价值，正是在于为生成一个几何构型良好的观测方程组创造条件。
另一个容易被忽视的工程细节是：接收机并非“听到”信号就能立刻定位。它需要先捕获信号，然后跟踪其伪码和载波相位，接着解码导航电文以获取卫星的精确轨道和时钟信息，最后才能进行位置解算。因此，如果GNSS模块的电源纹波过大、射频前端布局糟糕、天线被高速数字线路（如DDR、USB3.0）近距离干扰，或者PCB地平面被割裂，就可能导致一种令人沮丧的现象：模块看似工作正常，串口持续输出数据，但定位总是缓慢、漂移或不连续。这不是玄学，而是因为L波段的卫星信号本就极其微弱，前链路任何环节的劣化都在蚕食宝贵的信噪比。
三、RTK的魔法：从米级到厘米级的跨越
RTK技术真正的高明之处，在于它不再满足于米级的伪距观测，转而攻克了精度更高的载波相位观测值。可以这样类比：普通GNSS如同用一把刻度粗糙的卷尺测量距离，而RTK则像同时使用了高精度激光测距仪，连光波的相位信息都用于计算。
精度提升的代价是复杂度增加。载波相位观测存在“整周模糊度”问题——我知道相位的变化量，但不知道初始时刻完整的周期数。解算出这个整周数之前，定位解算处于精度较低的“浮动解”状态；一旦成功解算并锁定，便进入高精度的“固定解”状态。工程实践中，评估RTK性能的关键不是“功能是否开启”，而是“多久能进入固定解”以及“固定解能持续多久”。

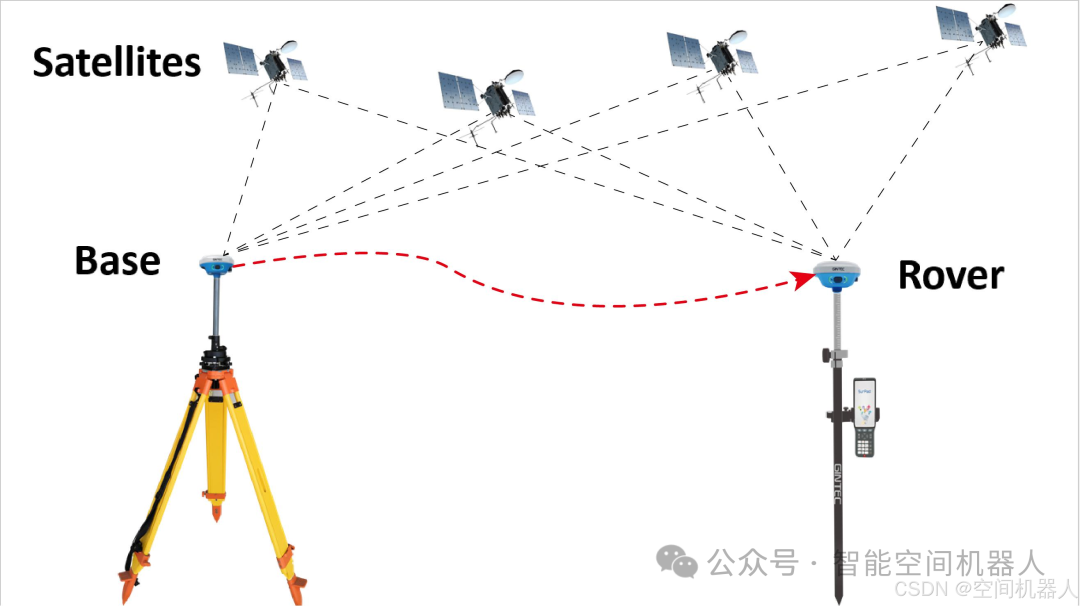

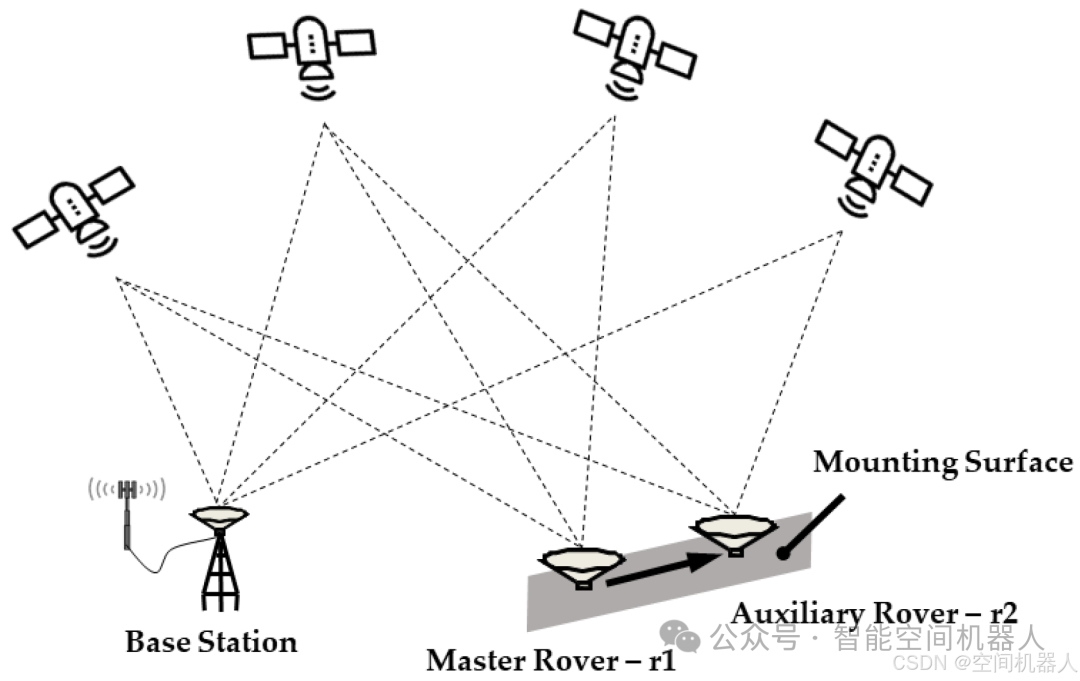

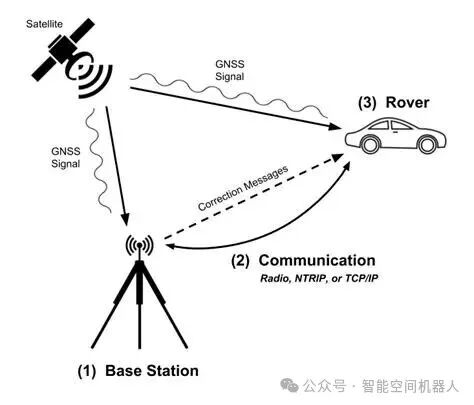

基准站的作用至关重要。它被精确安置在已知坐标点上，与流动站同步观测同一组卫星。由于基准站的位置已知，它观测到的各种误差可以被精确计算出来。这些误差改正信息通过RTCM等标准格式，经由无线电数传电台或NTRIP网络发送给流动站。流动站应用这些改正信息，就能大幅消除自身观测值中的公共误差部分。
但必须清醒认识到，RTK不是万能魔法。它对环境极为挑剔。在开阔无遮挡的优良环境下，网络RTK可以实现极高的固定率。但在典型的城市峡谷、树林或高楼林立区域，由于信号遮挡和多路径反射严重，固定率和固定解的稳定性都会显著下降。因此，一个成熟的定位产品，其核心能力不应仅仅是宣称达到厘米级，而在于清晰地知道在什么条件下可以信任这个精度，以及在条件恶化时如何优雅地降级。
四、城市峡谷的挑战：遮挡、反射与多路径
在复杂的城市环境中，GNSS信号主要面临三大敌人：遮挡、反射和多路径效应。
遮挡最为直观。建筑物、高架桥、隧道等会直接阻断卫星信号的直达路径，导致可见卫星数量减少，空间几何构型变差，DOP值升高，定位结果自然漂移不定。
反射和多路径则更为棘手。卫星信号并非总是沿直线到达天线。它可能先撞击玻璃幕墙、金属表面或地面，经过一次或多次反射后才进入接收机。这种经不同路径到达的同一信号会相互干扰，严重污染伪距和载波相位的观测值。低仰角卫星的信号尤其容易受到多路径影响。在严重的城市峡谷环境中，原本开阔地带2米左右的定位精度，可能恶化到几十米甚至上百米。
有人以为“支持的卫星系统多了就能免疫多路径”，事实并非如此。多星座可以缓解，但无法根除问题。因为接收机可能将强反射信号误认为是优质的直接信号，一旦将其纳入解算，反而会引入更大偏差。这要求接收机必须在算法层面，包括信号跟踪环路和观测值质量判别策略上，具备强大的多路径抑制能力。
具体到车载或机器人场景，高架桥下转弯、玻璃幕墙边掉头、地下车库出入口、港口集装箱堆场等，都是对定位系统的“高压测试区”。这时，单纯比拼GNSS芯片的标称精度意义不大，真正的较量在于整机系统是否做到了以下几点：双频接收、多星座支持、高质量有源天线、良好的PCB接地与布局、远离机内噪声源、与IMU进行紧耦合/松耦合融合、具备可疑观测值剔除机制以及完善的信号失锁降级策略。这些环节缺一不可。
五、信号不佳排查指南：从环境到硬件的系统思维
当遇到GNSS信号问题时，切勿第一时间归咎于模块本身。建议遵循以下系统性排查顺序：
1. 审视测试环境
GNSS本质是室外定位系统。将天线置于室内窗边、金属棚下或高楼环绕中，定位效果差是正常现象。首先必须在开阔天空下测试，记录关键指标如信噪比、可见星数、首次定位时间，建立性能基线，然后再到复杂环境中进行对比测试。这是工程师的基本素养。
2. 检查天线系统
在GNSS系统中，天线经常是决定性能上限的关键，其重要性甚至可能超过芯片本身。需要关注天线的增益、带宽、相位中心稳定性、是否支持所需频段（尤其是双频），以及是否有足够且设计良好的接地面。天线若放置在LTE、Wi-Fi、高速数字线路或开关电源电感附近，其微弱的L波段信号极易被本机噪声淹没。很多项目遇到的不是“完全收不到星”，而是信噪比偏低、固定解收敛慢、动态下轨迹跳动大，这些问题往往根源都在天线选型或安装布局。
3. 升级系统配置
如果应用场景对精度和连续性要求较高，应考虑升级硬件配置：采用双频模块以修正电离层误差，支持更多星座以提升可用性，并为高精度场景引入RTK改正服务。对于测绘、精准农业或车道级导航应用，不应在廉价的单频入门模块上过度纠结，节省的几十元硬件成本，可能需要在后期调试中耗费数倍的人力成本来弥补。
4. 实施多传感器融合
这是应对信号断续场景的关键。纯GNSS在隧道、地下停车场或高楼间穿行时，定位会跳变甚至中断。而将GNSS与惯性测量单元、轮速计等航位推算传感器融合，可以在卫星信号短期丢失时，利用惯性导航保持轨迹的连续性。简单说，GNSS提供绝对位置锚点，IMU/DR负责在GNSS失效期间“续写”轨迹。
六、对抗干扰与欺骗：从检测到韧性设计
GNSS面临的威胁不止于环境，还包括人为的有意干扰。这主要分为两类：
1. 压制式干扰
通过发射强大的电磁信号，在相同频段内淹没合法的GNSS信号，使接收机无法正常捕获和跟踪。由于卫星信号到达地面时已非常微弱，一个 nearby 的廉价干扰器就足以导致接收机失灵。

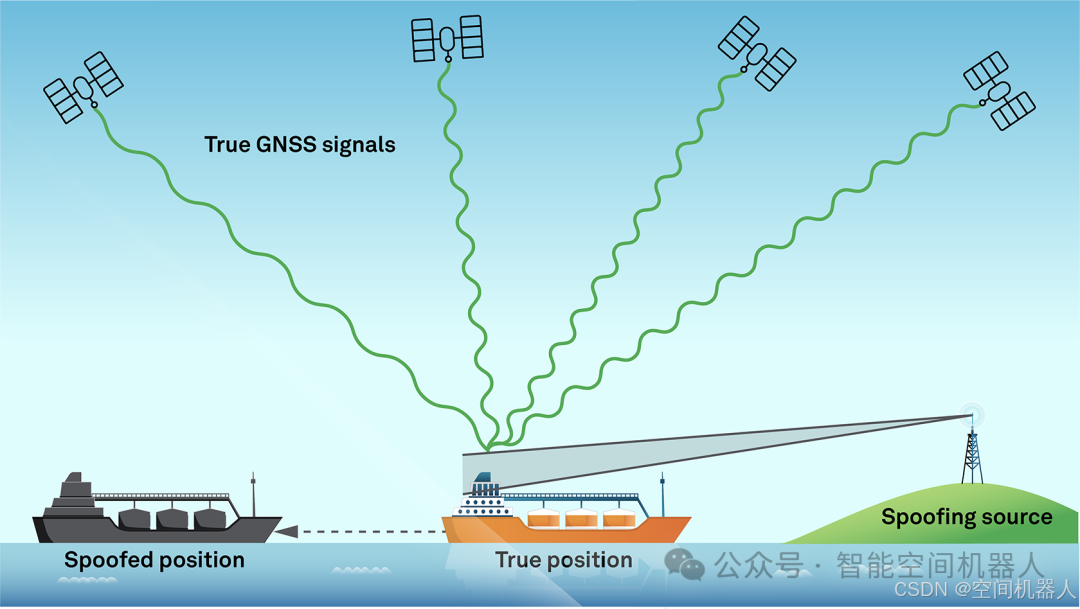

2. 欺骗式攻击
这是一种更隐蔽、危害更大的攻击方式。攻击者模拟并发射虚假的GNSS信号，“欺骗”接收机，使其输出错误但看似合理的位置、速度或时间信息。与压制干扰不同，系统表面可能仍在“正常”工作，但其输出结果完全不可信。
工程上如何应对？
第一层：检测与告警。 接收机需要具备实时监测和上报干扰状态的能力，包括频谱异常、信噪比突降、观测值残差异常等指标。一个合格的模块不能只会输出经纬度，还必须能标识当前解算结果的可信度。
第二层：抑制与缓解。 在硬件和算法层面采取措施，如采用抗干扰天线阵列、在射频或数字域进行自适应滤波和陷波等，尽可能在干扰环境下维持一定的定位能力。
第三层：系统韧性设计。 这是最根本的一层。必须认识到GNSS可能在任何时候变得不可靠。因此，定位系统应设计为多源融合架构，当GNSS被判定为可疑或失效时，能够无缝切换或降级到IMU/DR、视觉里程计、激光雷达SLAM、UWB或地图匹配等备用定位源。一个健壮的系统，从不将全部希望寄托在单一信息源上。
七、方案选型指南：场景决定一切
方案A：普通消费电子/资产追踪
如果目标仅是“知道物体的大致方位”，那么多星座单频GNSS模块已足够胜任。重点应放在低功耗、快速冷启动、低成本和简洁的天线集成上。对于地图导航或物流追踪，几米级的精度结合地图匹配算法通常可以接受，无需盲目追求RTK。
方案B：车载导航、机器人、无人机、农机
这类动态应用对连续性和可靠性要求高。推荐至少采用多星座+双频+IMU紧耦合融合的方案。因为城市复杂环境下的信号衰减是常态。这种方案下，GNSS提供绝对位置校准，惯性导航在信号短时中断时维持航向和速度，保证轨迹平滑。
方案C：测绘、精准农业、车道级高精度定位
直接采用RTK/网络RTK/PPP-RTK高精度定位体系。此时，重点不仅是选择高性能的RTK模块，更需要系统性考虑：基准站或网络改正服务的可用性、稳定可靠的数据通信链路、专业级天线与精确的杆臂值测量、固定解初始化时间与保持能力等。RTK带来了厘米级精度，同时也带来了更高的系统复杂度和成本。
方案D：高对抗、高安全需求场景
在可能遭遇恶意干扰或欺骗的环境下，消费级方案风险极高。必须考虑采用具备强大抗干扰与防欺骗能力的军用或高安全性接收机，搭配抗干扰天线，并深度整合多源传感器。系统必须具备对GNSS信号完整性的实时监测能力和在异常时的快速切换策略。此时，定位系统的核心矛盾从“精度”转向了“可信度”。
八、硬件设计避坑指南
坑1：天线布局靠近噪声源
将GNSS天线或走线布置在USB3.0接口、开关电源电感、DDR内存、显示屏排线或4G/LTE天线附近，是自毁长城的行为。GNSS前端信号极其微弱，任何微小的噪声耦合都可能导致性能严重劣化。
坑2：重芯片轻天线与地平面
为昂贵的双频RTK模块配上一个劣质的单频天线或没有良好接地面的PCB设计，无异于为跑车装上自行车轮胎。天线和射频前端的性能直接决定了芯片潜力的发挥上限。
坑3：忽视改正链路设计与状态管理
购买了RTK模块，却没有规划稳定可靠的NTRIP网络接入或无线数传链路，没有设计通信中断的降级策略，也没有在软件中有效管理浮动解/固定解的状态。最终，RTK功能只是参数表上的一个摆设。
坑4：缺失“可信度”输出
产品设计仅简单地输出经纬度、高度、速度，却不输出定位模式、DOP值、信噪比、参与解算卫星数、干扰标志等关键状态信息。这导致上层应用无法判断当前定位结果的质量，在出现问题时也无从诊断和补救。
坑5：将GNSS视为永不失效的真理
这是最根本的认知陷阱。现实中，GNSS信号会被遮挡、反射、干扰和欺骗。一个成熟的定位导航系统，其设计思路不应是“追求永远精确”，而是“有能力判断何时不精确，并能执行安全、平滑的降级策略”。
总结：如何构建稳健的定位系统？
一句话概括选型思路：
- 普通定位需求：多星座单频模块足矣。
- 稳定导航需求：务必选择多星座 + 双频 + 优质天线方案。
- 高精度测绘需求：拥抱RTK，但必须配套完善的改正链路与专业安装。
- 复杂环境连续定位：GNSS + IMU/DR紧耦合融合是必选项。
- 高干扰韧性需求：需采用抗干扰专用接收机，并构建多源融合的感知系统。
一个真正可靠的定位系统，从来不是“购买一颗最昂贵的GNSS芯片”就能完成的。它更像一支协同作战的球队：卫星信号是发起进攻的前锋，天线是控球的脚感，射频前端是传接球的基本功，RTK是高阶战术板，IMU/DR是随时准备上场的替补阵容，而抗干扰与完好性监测则是守护最后防线的门将。缺少任何一环，都可能在关键时刻“丢球”。在云栈社区的众多技术讨论中也能看到，GNSS/RTK技术越往工程深处走，就越会意识到它不单单是地图上的一个点，而是整合了信号处理、算法解算、硬件设计、通信链路、环境感知、安全对抗与系统降级的综合性系统能力。
