STM32最小系统硬件电路组成与原理详解，嵌入式开发入门必备

最小系统是单片机能够正常启动并运行程序所需的最基本硬件电路组合。它不包含具体的外设控制电路，原理相对简单，因此深入理解最小系统是迈入 STM32 编程 大门的关键第一步。

一个典型的STM32最小系统通常由以下几个核心部分组成：

• 电源
• 复位
• 时钟
• 调试/下载接口
• 启动配置

电源电路

电源是系统的能量来源。对于大多数STM32芯片，核心电压通常是3.3V。电源引脚处需要连接去耦（滤波）电容，其作用是滤除电源中的高频噪声，为芯片提供稳定、纯净的供电，确保其稳定工作。

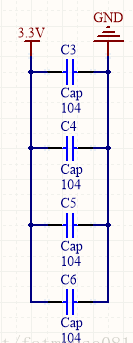

下图展示了一个典型的电源滤波电路，多个电容并联可以有效滤除不同频段的噪声。

复位电路

复位电路的作用是在特定条件下产生一个复位信号（通常是低电平脉冲），使微控制器回到初始状态。STM32的NRST引脚为低电平有效。

常见的复位方式有三种：

1. 上电复位：在系统通电瞬间自动完成。
2. 手动复位：通过按键触发。
3. 程序自动复位：由软件或看门狗等内部机制触发。

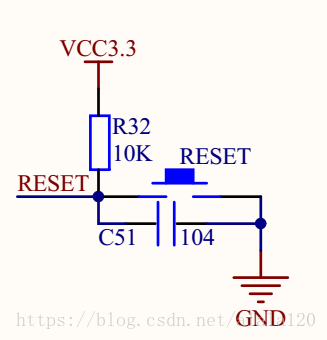

上电复位的原理是，在上电瞬间，电容开始充电，NRST引脚会因电容的充电过程而出现一个短暂的低电平。这个低电平的持续时间（即复位脉冲宽度）由串联的电阻和电容值共同决定，通常需要持续约1毫秒（ms）才能被芯片可靠识别。其计算公式为：

t = 1.1RC

例如，当 R = 10kΩ， C = 0.1μF 时，复位时间为：1.1 10k 0.1μF = 1.1ms。

手动复位则是通过一个按钮来实现。当按键按下时，NRST引脚被直接短接到地（GND），从而被拉低产生复位信号。

时钟电路

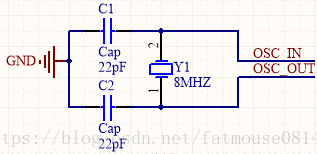

时钟是微控制器的“心跳”，为指令执行和时序控制提供基准。STM32通常外接一个高速外部晶振（如8MHz）来提供主时钟。

晶振两端需要连接两个负载电容（如22pF），这两个电容与晶振内部的等效电容构成谐振电路，其作用是帮助晶振起振并使其输出频率更加精准、稳定。

BOOT启动电路

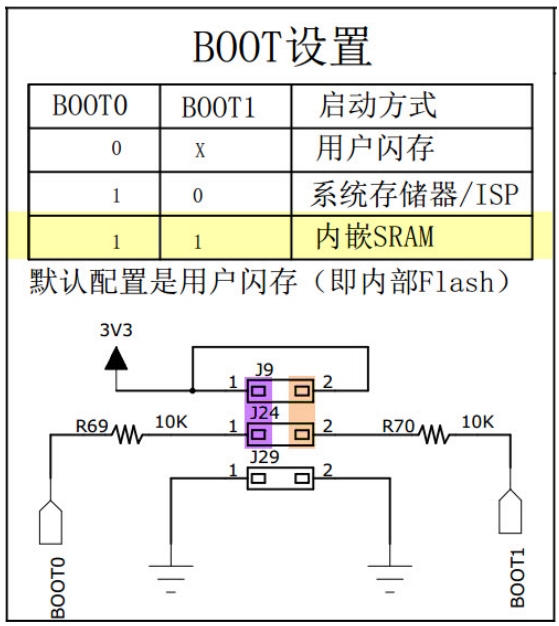

STM32芯片通过BOOT0和BOOT1两个引脚的电平组合，来选择三种不同的启动模式。这通常通过硬件上的跳线帽来设置。

• BOOT0=0：无论BOOT1为何值，都从用户闪存（即内部Flash）启动。这是最常用的模式，我们编译好的程序就下载到这里。
• BOOT1=0， BOOT0=1：从系统存储器启动。这个区域存放了芯片出厂预置的Bootloader程序，常用于通过串口（USART）进行ISP编程。
• BOOT1=1， BOOT0=1：从内部SRAM（内存）启动。这种模式通常用于调试。

在大多数使用JTAG或SWD下载器将程序烧录至Flash的开发场景下，我们只需将BOOT0和BOOT1都通过电阻下拉至低电平（0）即可。

简单来说，这三种启动模式对应的存储介质都是芯片内置的：

• 用户闪存：芯片内置的Flash存储器，用于存储用户应用程序。
• SRAM：芯片内置的随机存取存储器，即运行内存，掉电数据丢失。
• 系统存储器：芯片内部一块特殊的ROM区域，存放了固化的Bootloader程序，不可修改。这个Bootloader构成了芯片的系统存储器启动功能。

调试/下载接口

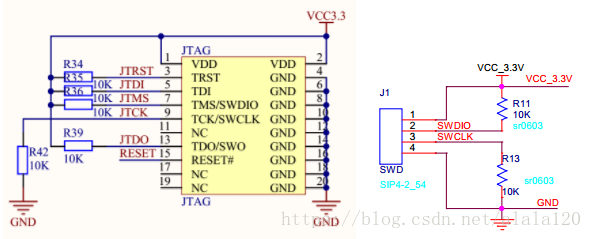

为了将程序下载到芯片中并进行在线调试，需要用到调试接口。STM32主要支持两种标准接口：

1. JTAG接口：一种标准的5线制调试接口，功能全面但占用引脚较多。
2. SWD接口：一种2线制（串行数据SWDIO和时钟SWCLK）的调试接口，是ARM CoreSight调试架构的简化版，占用引脚少，速度高，是目前最常用的方式。

此外，还有一种常用的程序下载方式是USB转串口。通过CH340G、CP2102这类USB转UART芯片，可以将电脑的USB端口虚拟成一个串口（COM口）。开发者可以通过这个串口，结合STM32的系统存储器Bootloader（ISP模式）进行程序烧录，同时这个串口也可以用于程序运行时的数据打印输出（调试信息）。需要注意的是，使用前必须在电脑上安装对应的USB转串口芯片驱动程序。

理解并亲手搭建一个STM32最小系统，是掌握嵌入式硬件设计的基础。如果你对更深入的技术细节或软件开发感兴趣，欢迎到技术社区与更多的开发者交流探讨。
