2016款小米电视3S 60英寸深度拆解：内部构造分析与关键元器件供应商揭秘

近期，一台生产于2016年的60英寸小米电视成为拆解对象。当时正值小米开拓市场的阶段，我们将通过拆解探究其内部用料水准、关键元器件及代工供应链情况。

电视本身功能正常，可开机。由于其机身仅有一个物理开机键，需配合小米手机进行遥控操作。尽管计划将其上墙使用，但我们决定先行拆解。

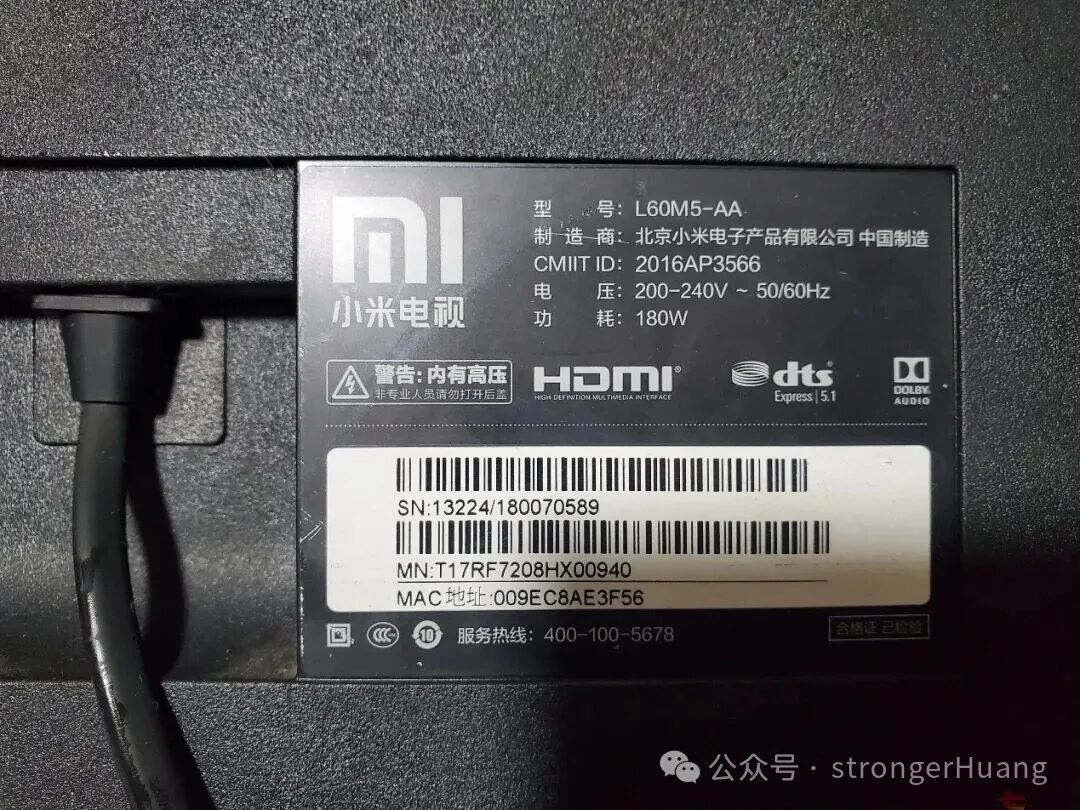

首先查看背部铭牌参数：

• 型号：L60M5-AA
• 制造商：小米中国制造
• ID：2016AP3566
• 输入电压：200-240V~50/60Hz
• 功耗：180W

小米L60M5-AA是小米电视3S系列的60英寸机型（属小米电视第4代早期产品），主打超薄金属机身与真4K HDR画质，定位中高端。

主要规格参数：

• 上市时间：2016年底（认证完成于2016年7月）
• 屏幕尺寸：60英寸（对角线152cm）
• 分辨率：4K超高清（3840×2160）
• 面板类型：LG原装真4K IPS硬屏（RGB排列）
• 背光方式：LED直下式
• HDR：支持
• 刷新率：60Hz
• 机身厚度：最薄处11.6mm
• 机身材质：全金属拉丝边框
• 处理器：Amlogic T968 四核Cortex-A53 @ 1.8GHz
• GPU：Mali-T830 MP2
• 内存与存储：2GB DDR3 + 8GB eMMC 5.0
• 操作系统：MIUI TV（基于Android 5.1）
• 音响系统：2×6W独立腔体，支持杜比与DTS双解码
• 接口：HDMI 2.0×3、USB 3.0×1、USB 2.0×1、AV、VGA、有线网口、DTMB天线
• 无线连接：双频Wi-Fi 802.11ac、蓝牙4.1

该机型于2016年3月23日首发，售价4699元，曾创下10分钟售罄6万台的记录。

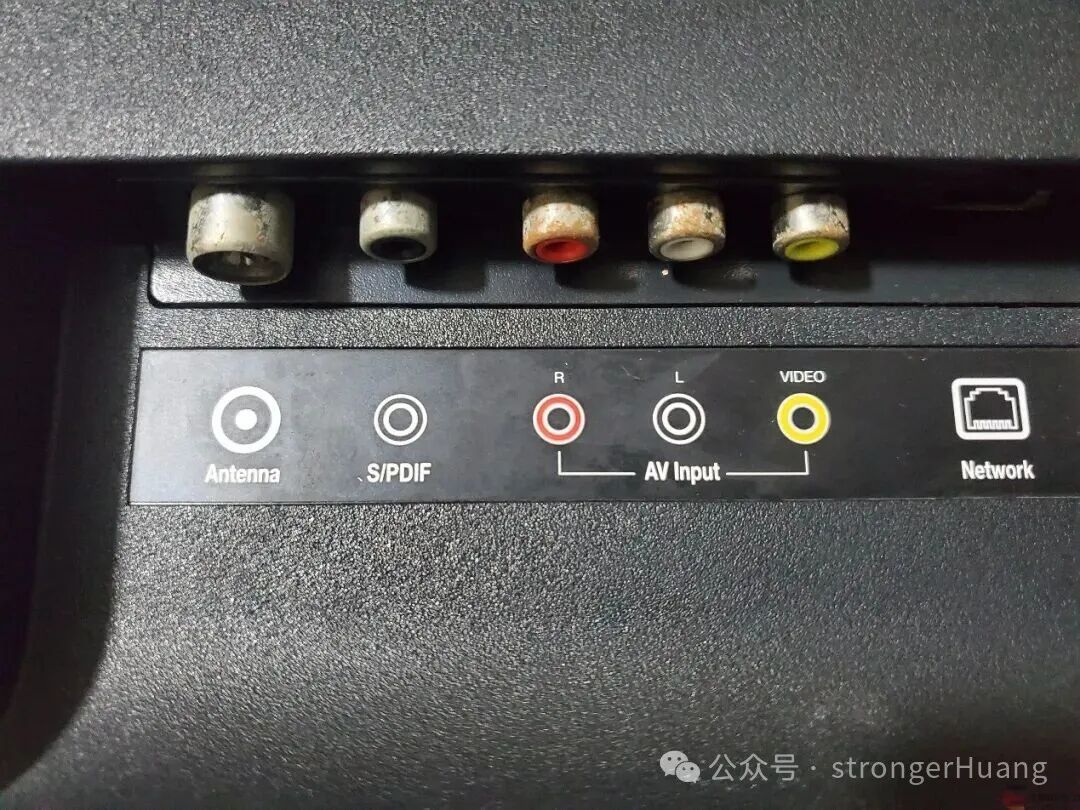

背部接口一览，包括天线接口、S/PDIF同轴音频口、AV输入接口及有线网络接口。

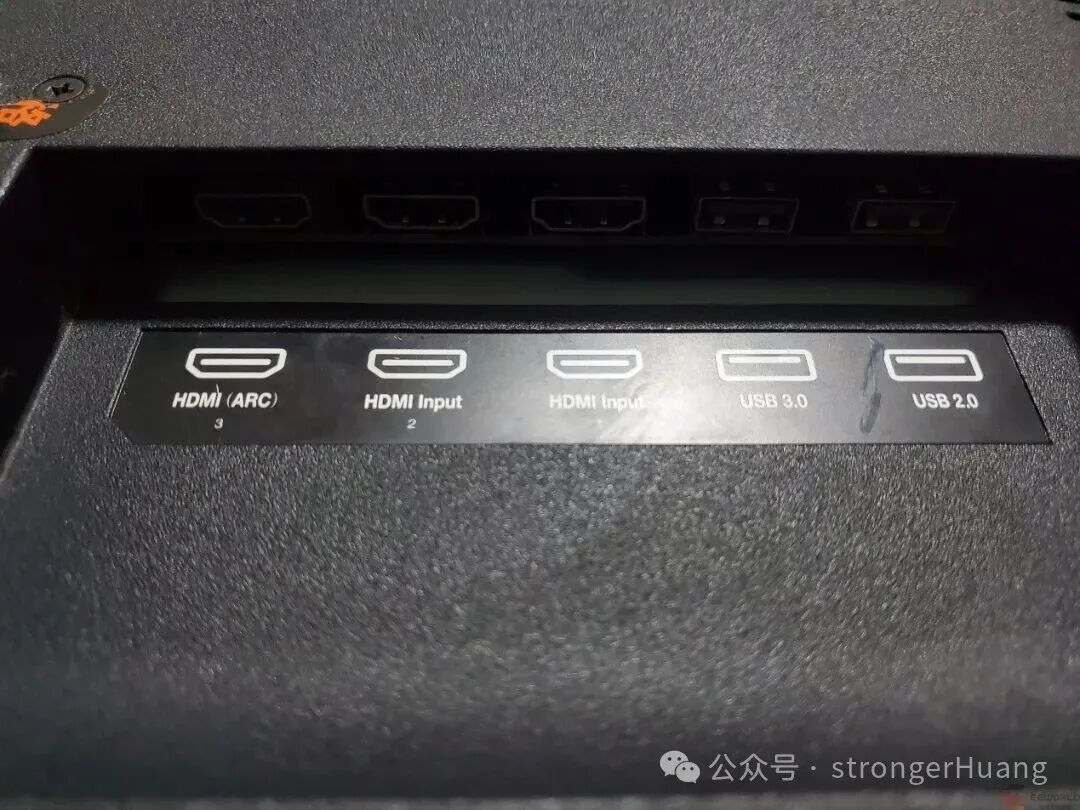

另一侧接口。三个HDMI接口均为2.0标准，其中HDMI 1支持ARC（音频回传通道）。此外还有一个USB 3.0和一个USB 2.0接口。

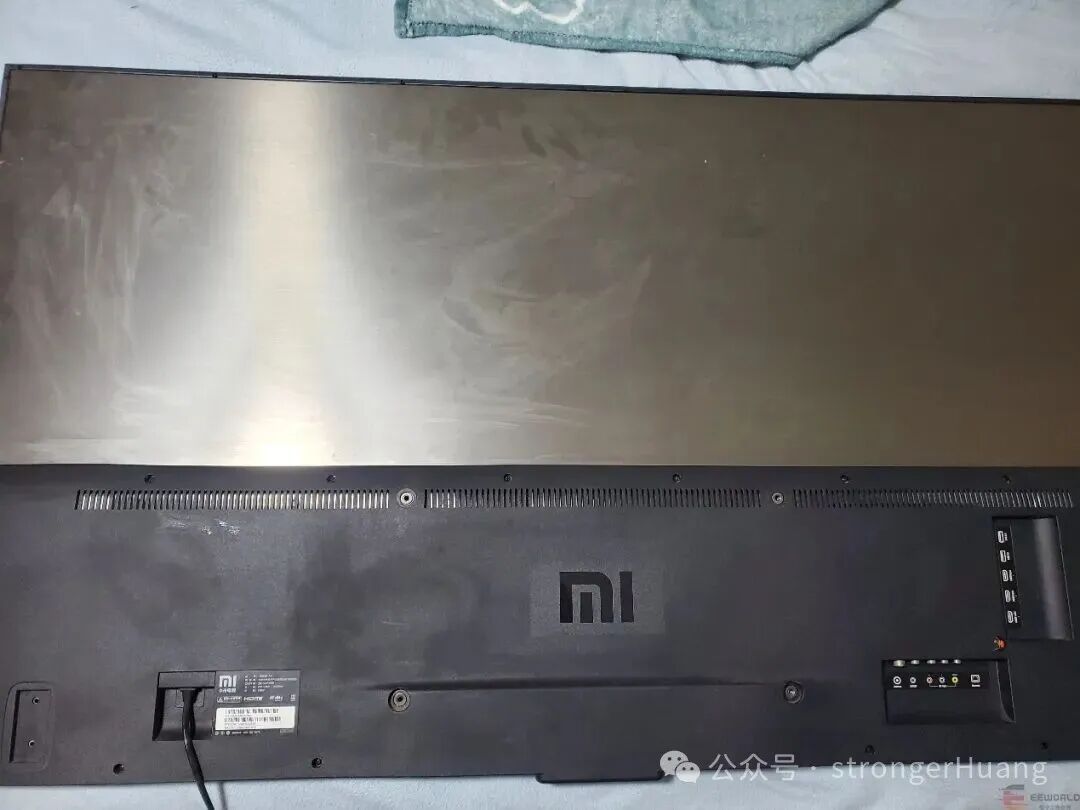

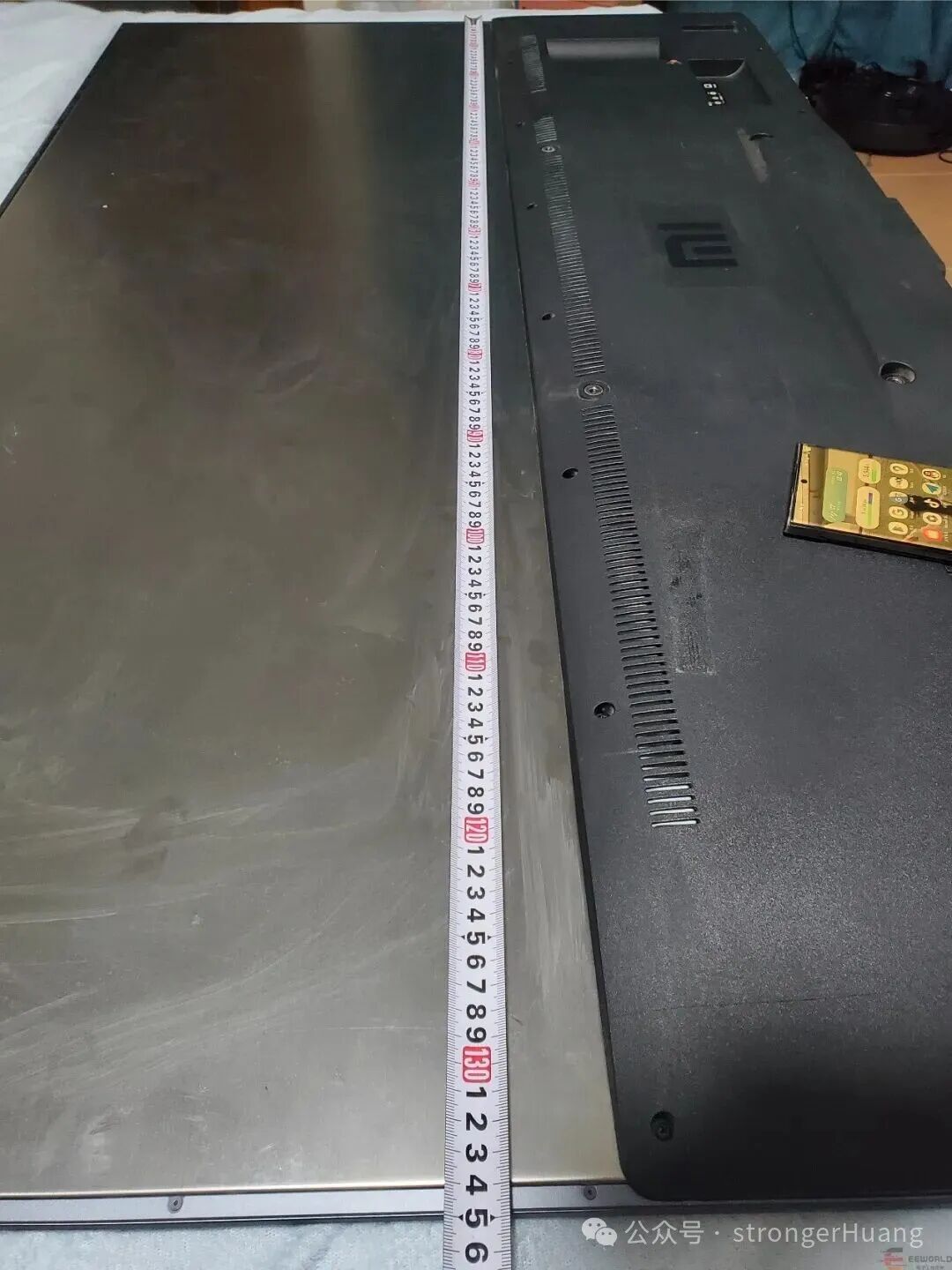

电视宽度约135厘米。背壳采用航空级铝合金拉丝面板结合高强度ABS工程塑料，最薄处位于铝合金部分。

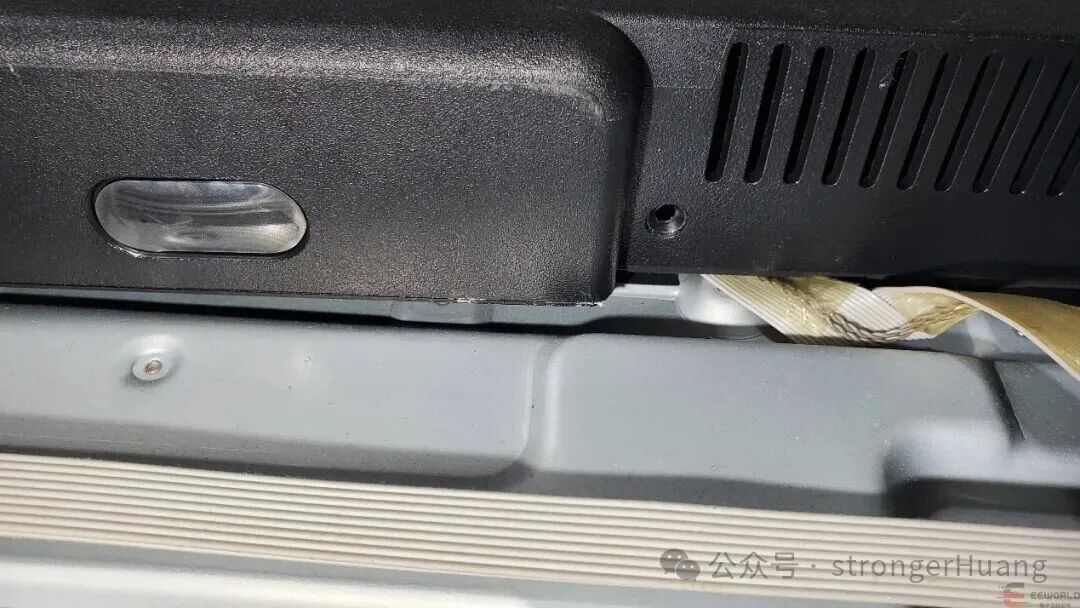

打开后盖。后盖通过螺丝与卡扣固定，由于年代久远，边角及螺丝孔位有老化脆化现象。

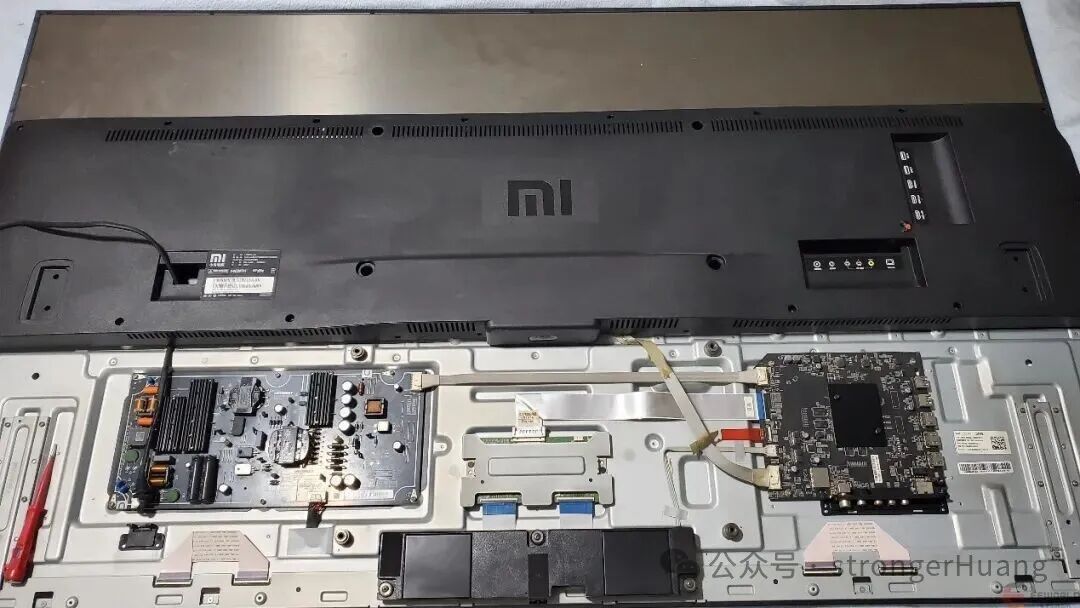

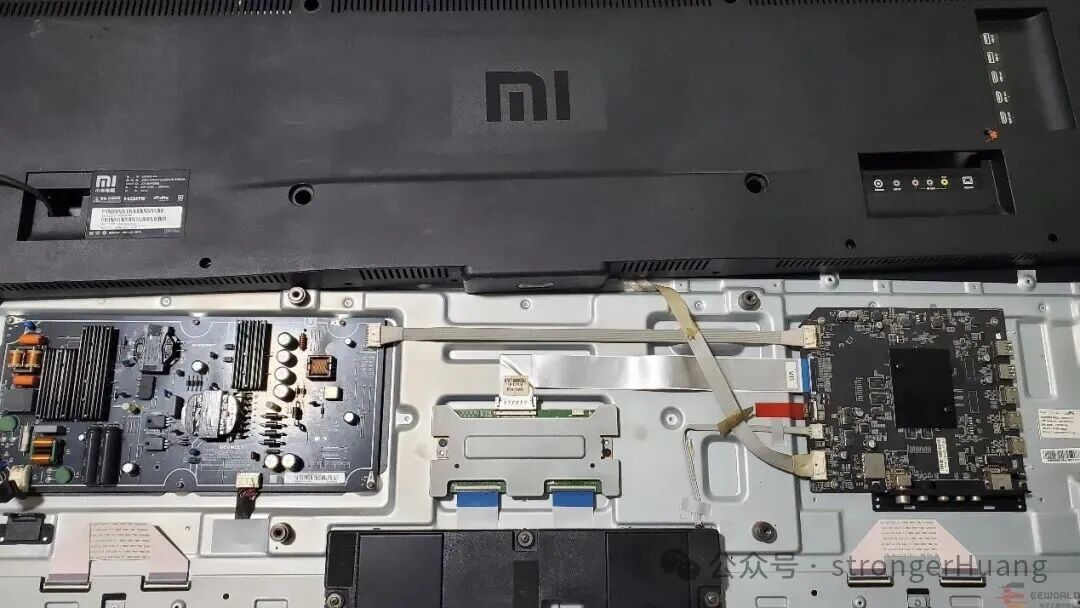

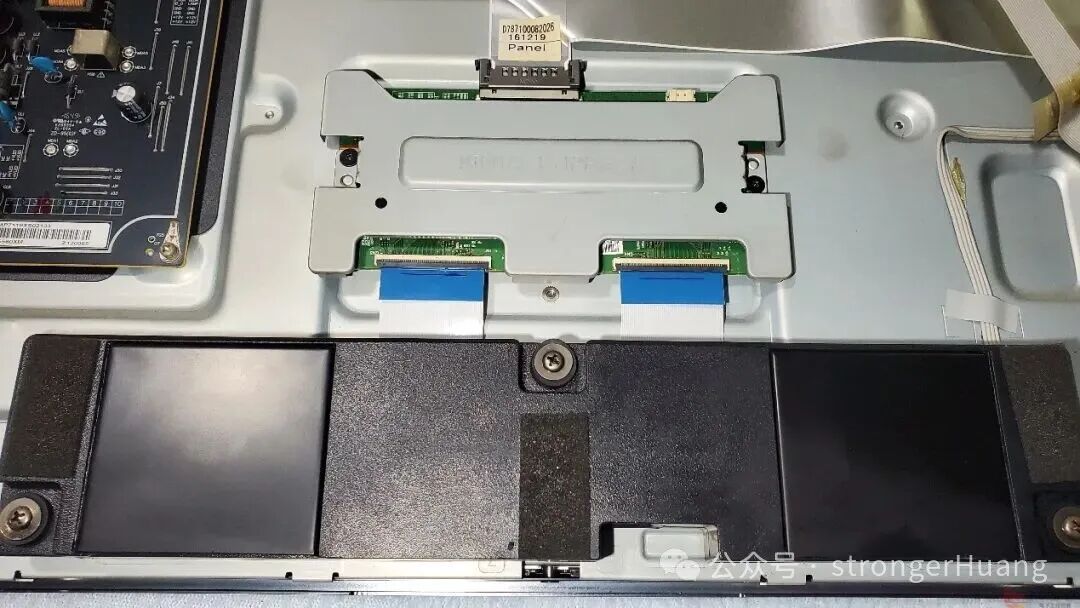

内部布局清晰：

• 左侧大板：电源板
• 中间长条板：T-CON（时序控制板），负责将主板信号转换为屏幕可识别的驱动电压，控制像素行扫描顺序。故障会导致花屏、横线或半屏黑屏。
• 右侧主板：电视核心处理板
• T-CON板下方黑色模块：密封的音响系统，内含两个扬声器单元。

电源板分析

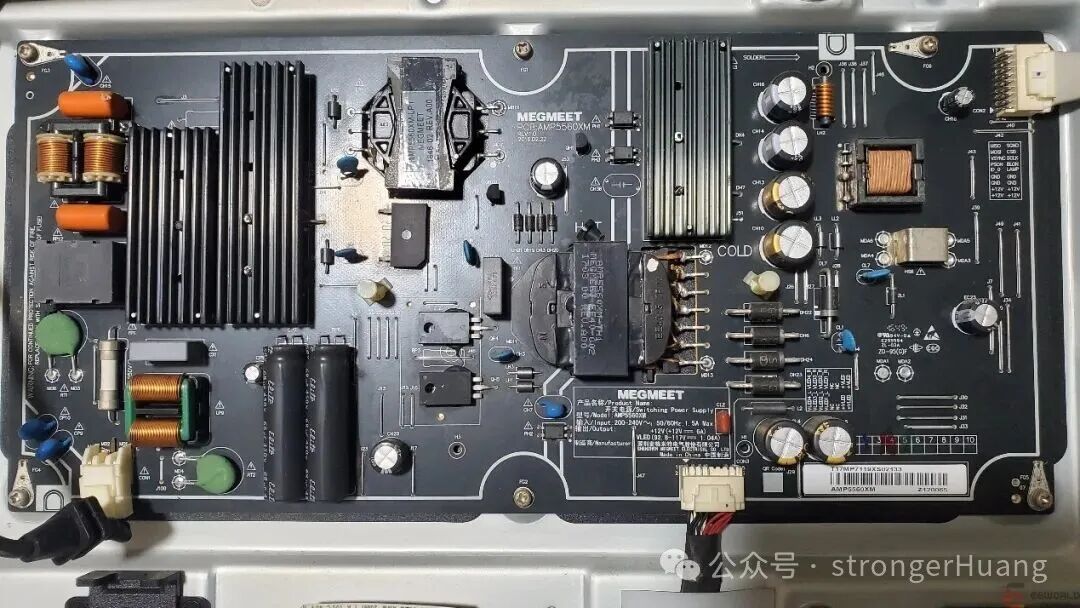

小米电视3S 60英寸的电源板由MEGMEET（美格明聚，美的集团旗下子公司）代工生产，型号为AMP5560XM。

电源板基本信息：

• 品牌/代工厂：MEGMEET
• 型号：AMP5560XM
• 版本/生产日期：2016.02.22
• 输入：AC 200–240V，50/60Hz，最大1.5A
• 输出：
  • 12V / 6.0A（为主板、音响等供电）
  • 1V（背光驱动控制信号）
  • LED 92V / 1.17A（背光LED驱动电压）
    这是一块集成了主电源与LED背光驱动的一体化电源板。

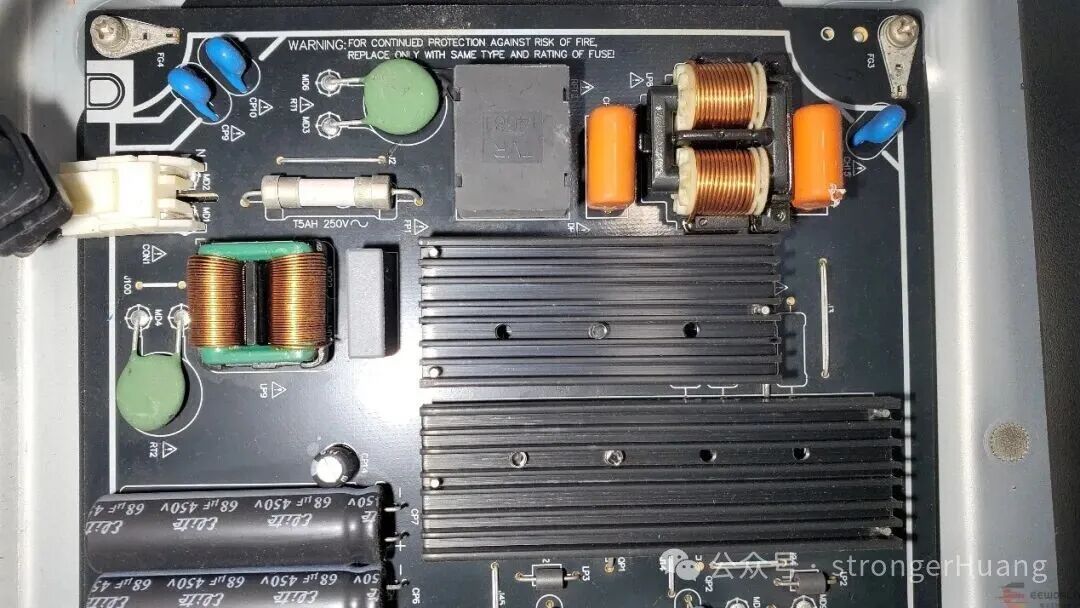

输入与整流滤波区（左侧）：包含保险丝F601、共模电感L601、NTC浪涌吸收电阻、整流桥堆BD601及两颗高压电解电容（约450V/100µF）。功能是将交流市电整流滤波为约310V的直流高压。

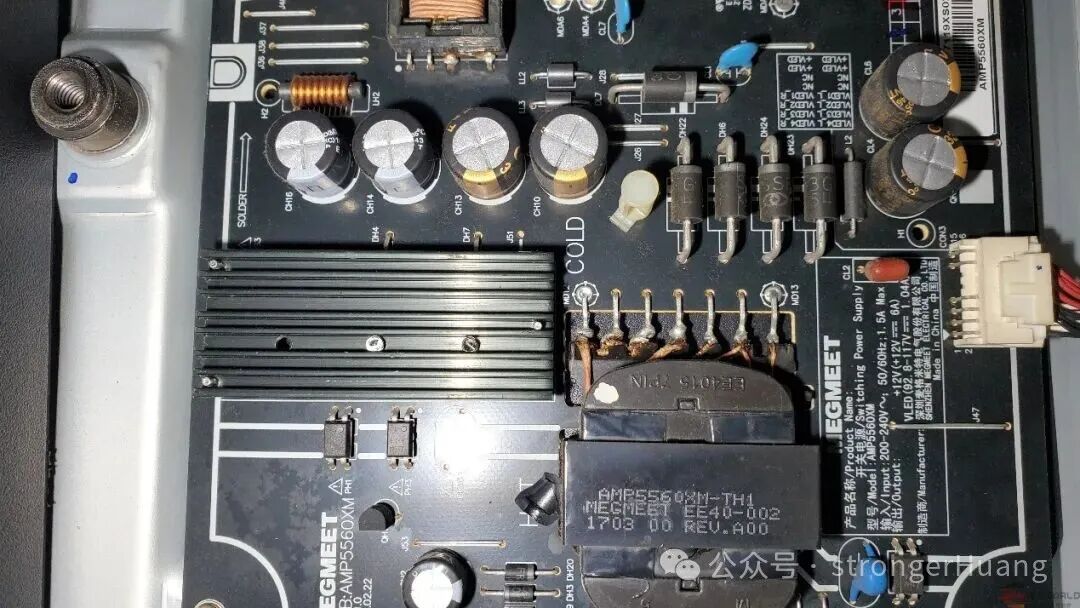

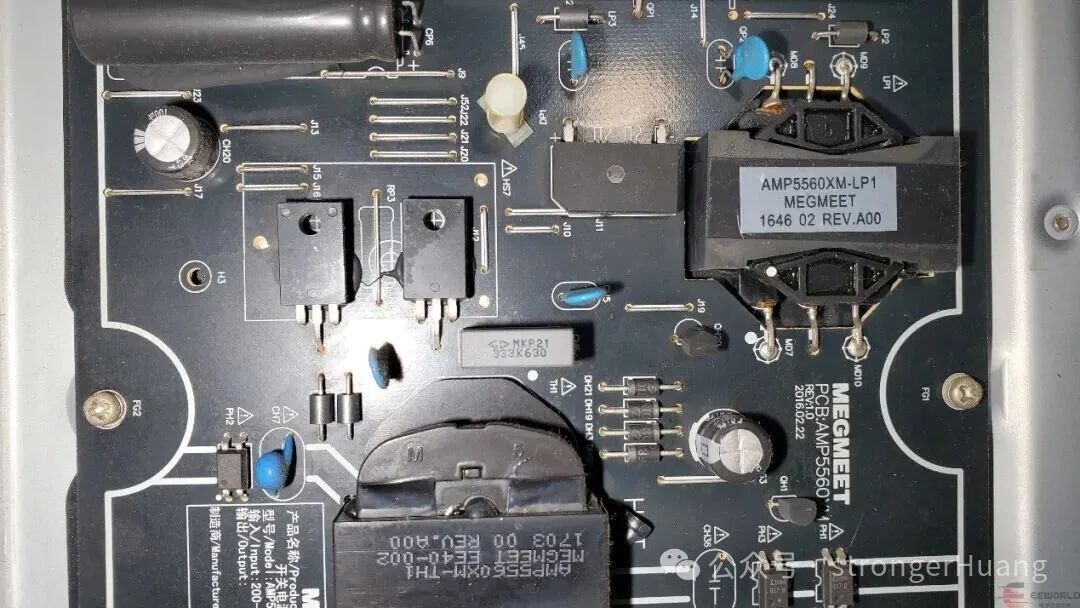

PFC升压与主开关电源区（中部）：带有散热片的区域包含PFC控制IC和主功率开关管。主变压器标识为MEGMEET LP-400 / LP-100。板上的“HOT / COLD”分割线区分了高压侧与低压侧。

加装散热片的元件通常为MOSFET，发热量较大。

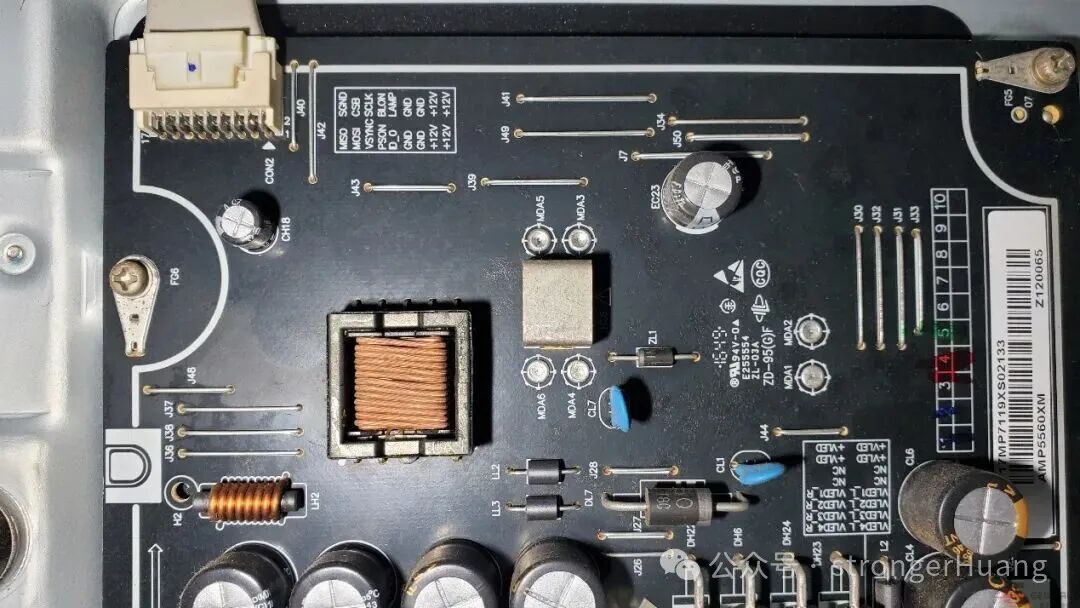

次级整流与输出区（右侧）：包含肖特基二极管、滤波电容及同步整流MOS。输出接口J40/J42提供12V，J30～J33连接LED背光灯条。上方小变压器专为背光驱动提供高压。

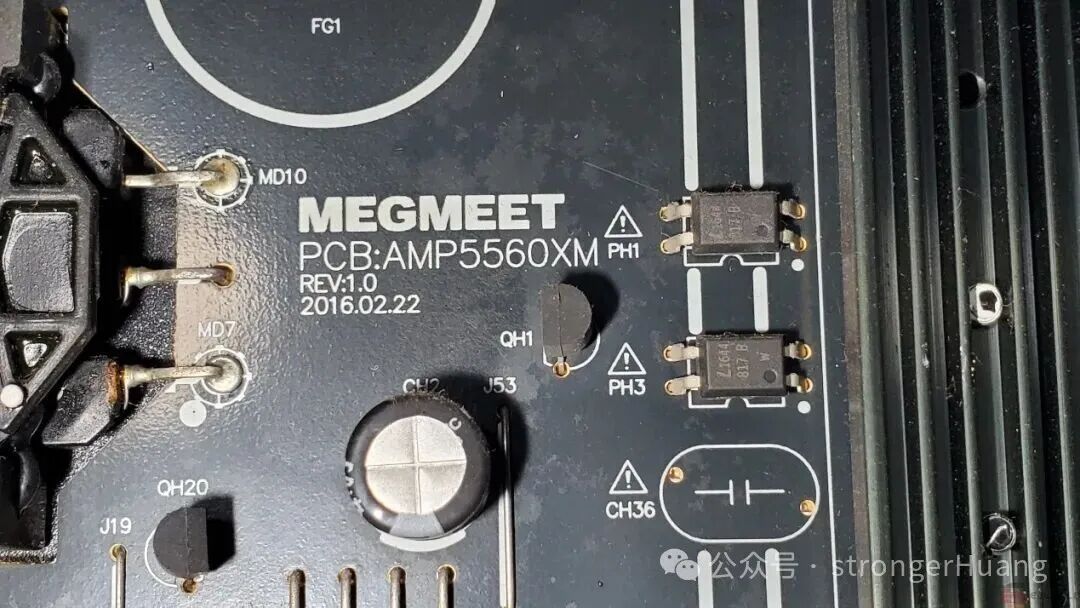

MEGMEET电源板特写，生产日期2016年2月22日。

关键元件推测型号：

• PWM/PFC控制IC：NCP1653, FAN7530, L6562
• 开关管/MOSFET：TK8A65D, STF7N65M2
• 反馈稳压：TL431 + PC817光耦
• 整流二极管：快恢复二极管

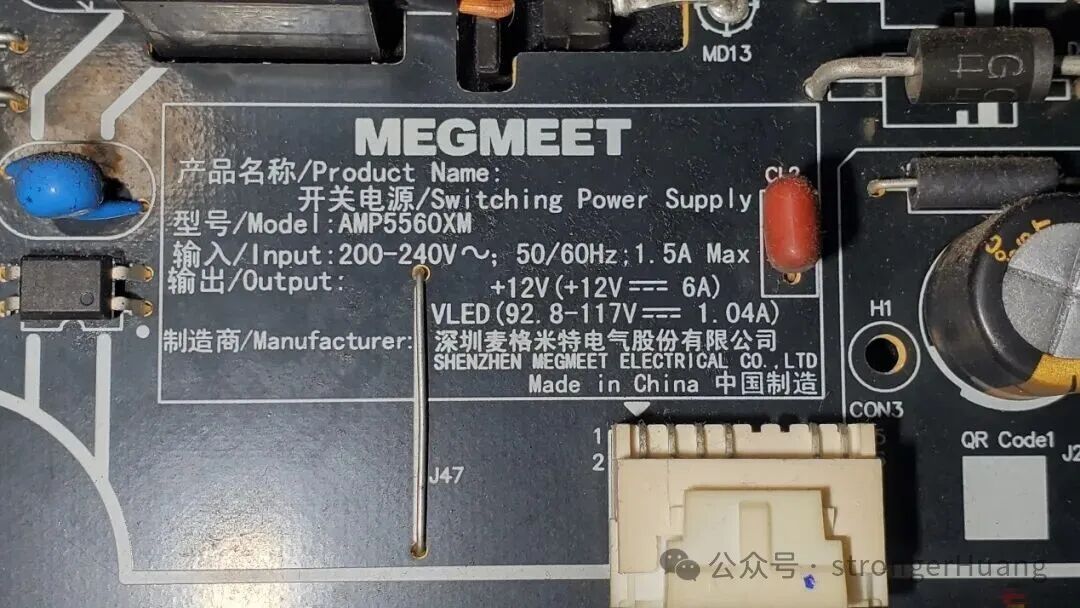

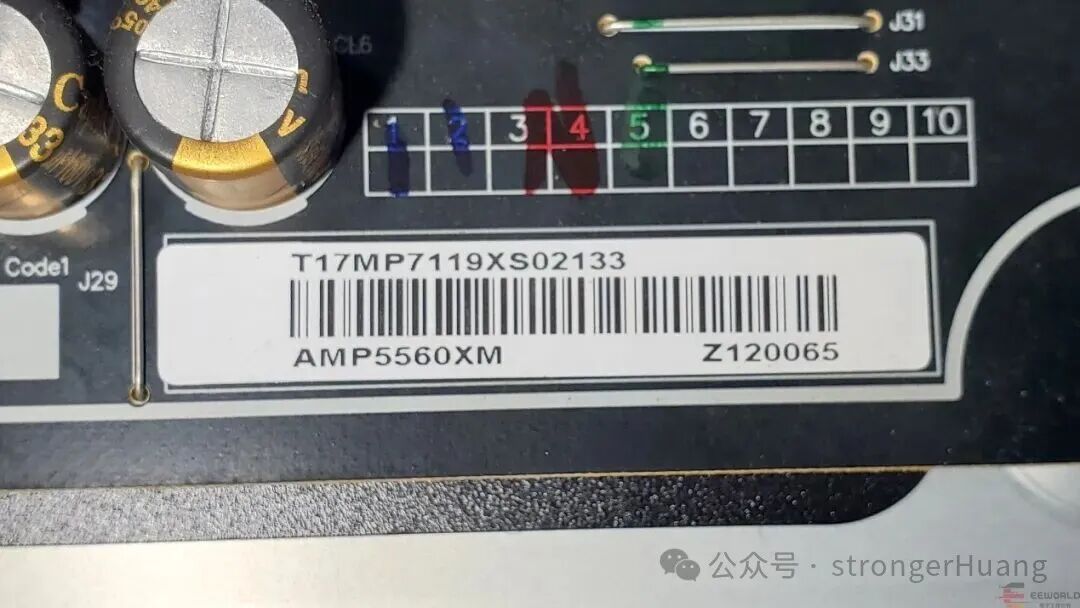

电源板标签与物料条形码。

中间小板上亦有芯片，为避免损坏未进一步拆卸。

音响系统

驱动板下方的双扬声器，品牌未知，单元尺寸显示其功率有限，可能设计初衷是搭配外接回音壁使用。

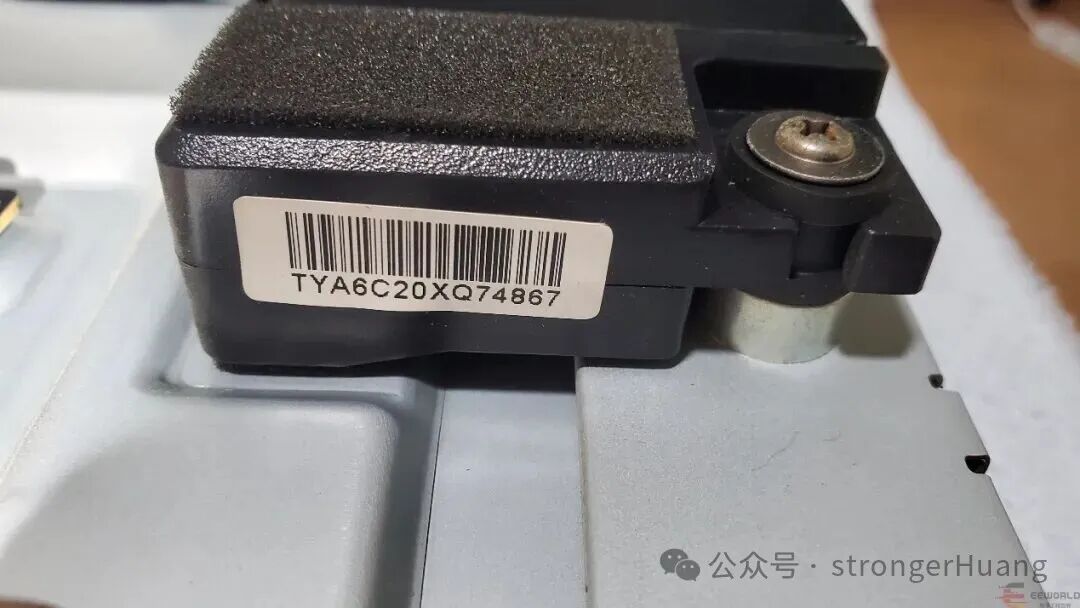

扬声器物料条形码。

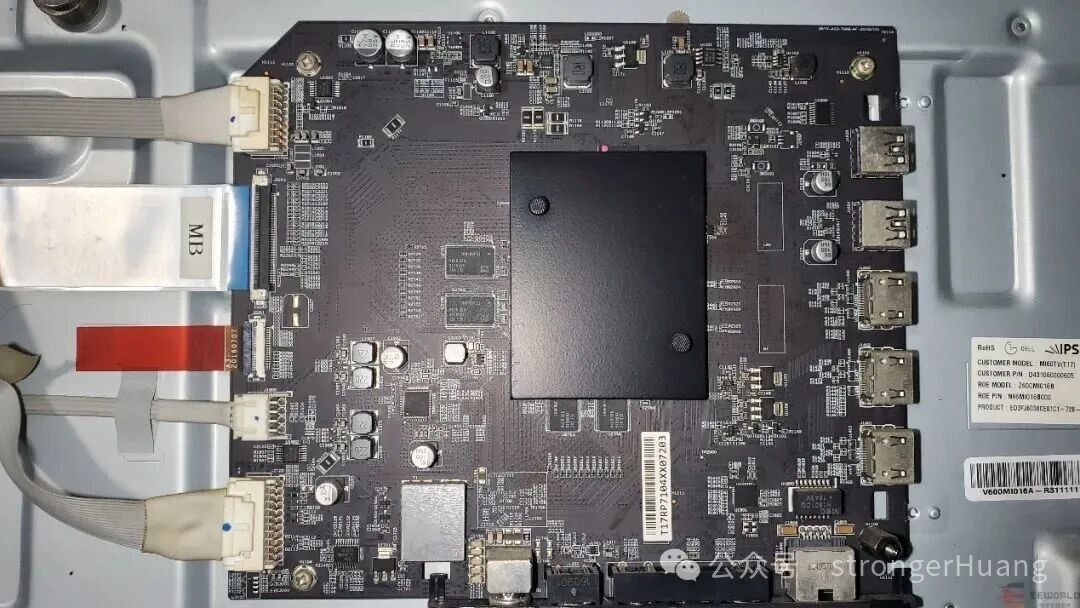

主板分析

小米电视3S 60英寸的主板，型号为V600M1016A / MI60VT(T1)。由京东方（BOE）与小米联合设计，冠捷（TPV）或兆驰（MTC）代工生产。

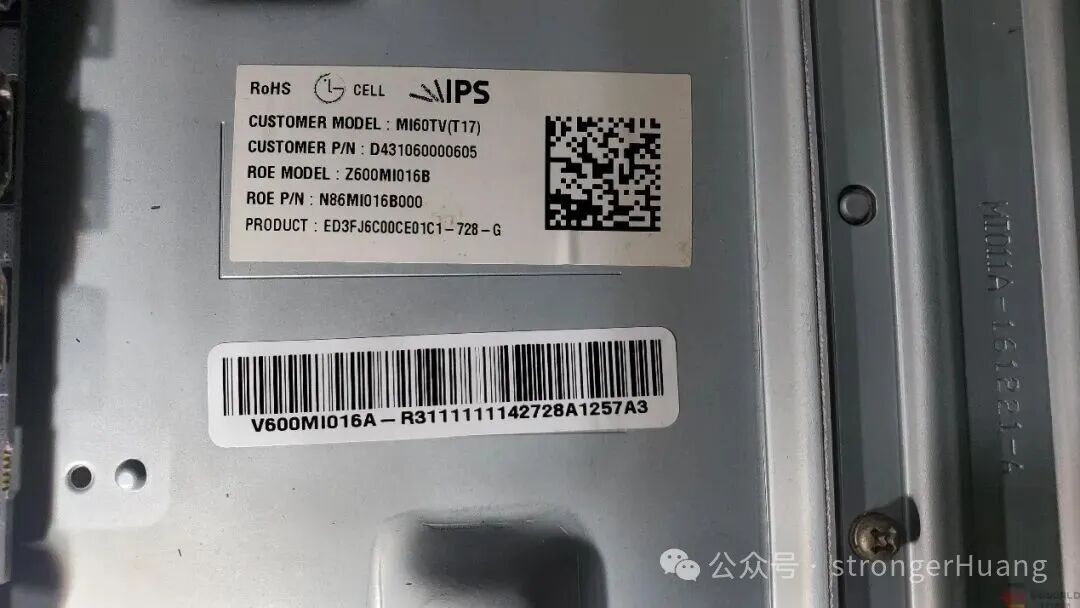

主板标识信息：

• 板号：V600M1016A
• 客户型号：MI60VT(T1)
• P/N：043106000605
• ROE型号：Z60GM1016B
• 生产代号：NB60M1016B08
• 出厂年份：约2016年
• 面板标识：IPS CELL / BOE

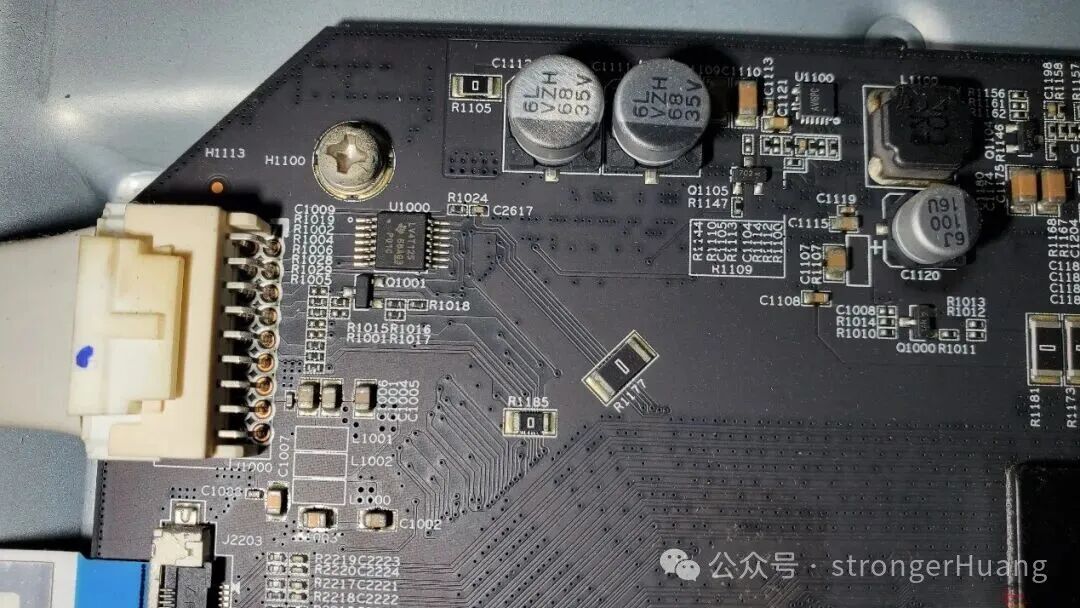

电源输入接口。

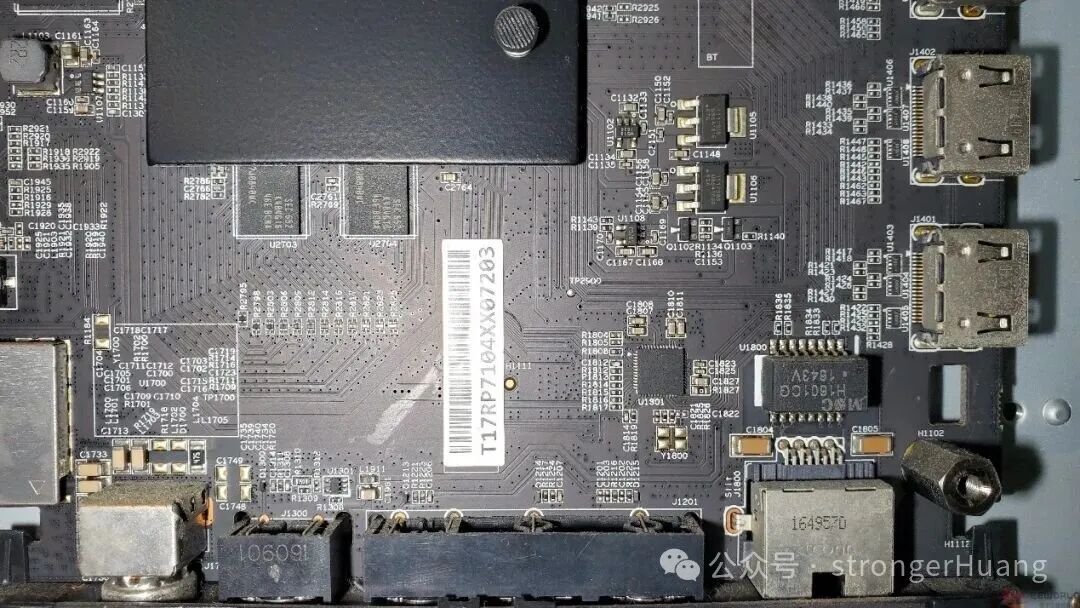

主处理器区域（黑色屏蔽罩下）：内部应为电视主控SoC及内存、存储芯片。该系列常用芯片为MStar MSD6A928/6A938或Amlogic T968。

• SoC特性：四核ARM Cortex-A53/A17，Mali-T760/T830 GPU，支持4K@60Hz解码、HDR、HEVC。
• 周边：两颗DDR3内存颗粒（共2GB），一颗eMMC闪存颗粒（8GB）。

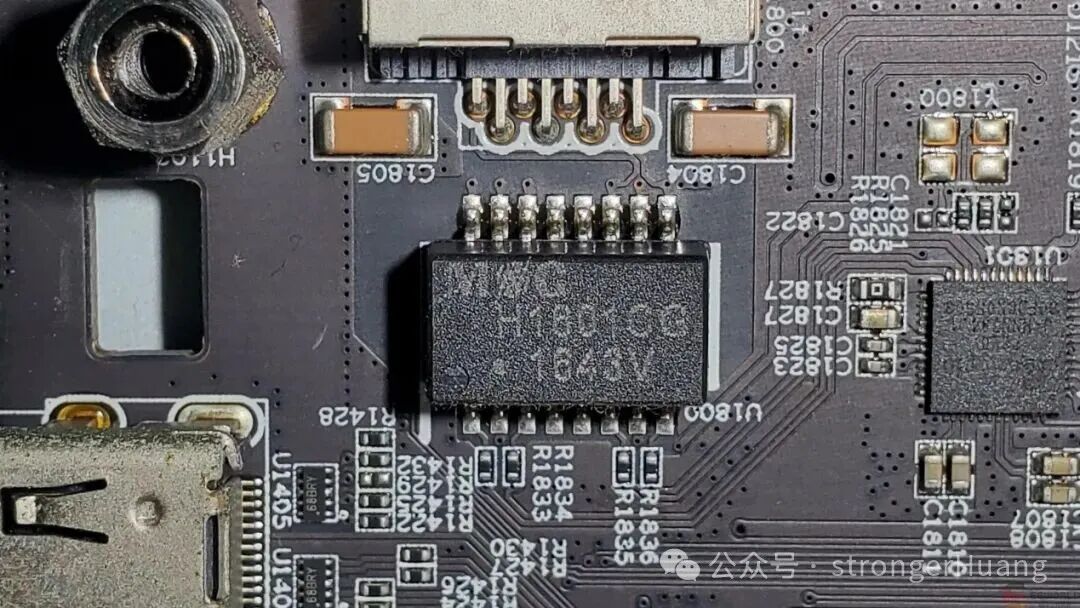

接口区域：包含四个全尺寸HDMI（其一为ARC）、AV复合接口、USB、RJ45网口及光纤音频输出。HDMI接口通常配有专用的电平转换与驱动芯片。

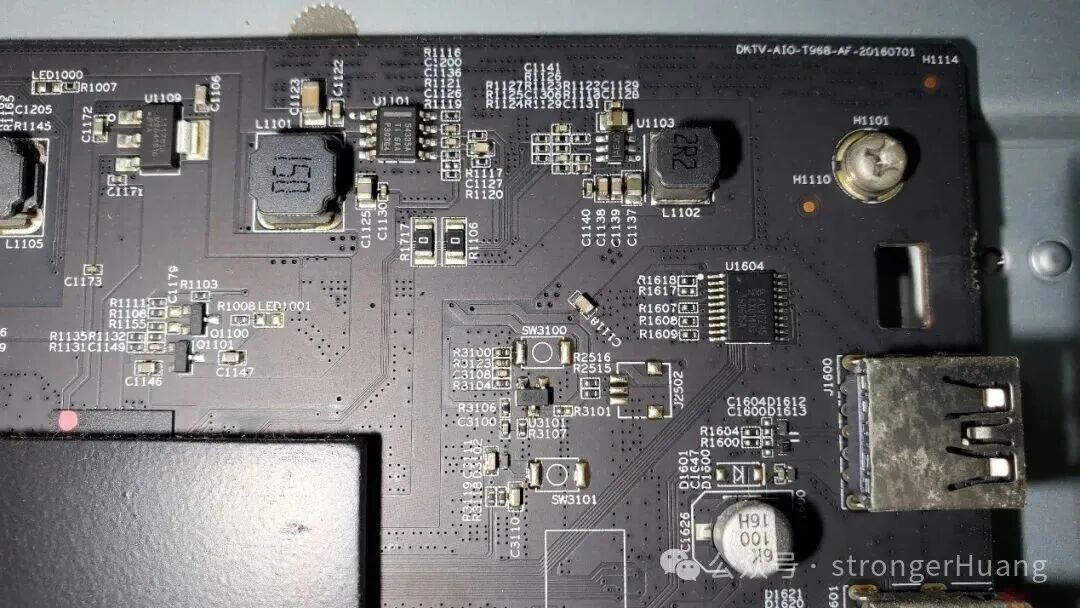

电源稳压电路：分布着多颗降压电感与固态电容，用于为主芯片、内存及各接口提供稳定的3.3V、1.2V、5V等电压。用料与布线较为规整，稳压芯片多来自Richtek或Monolithic Power。

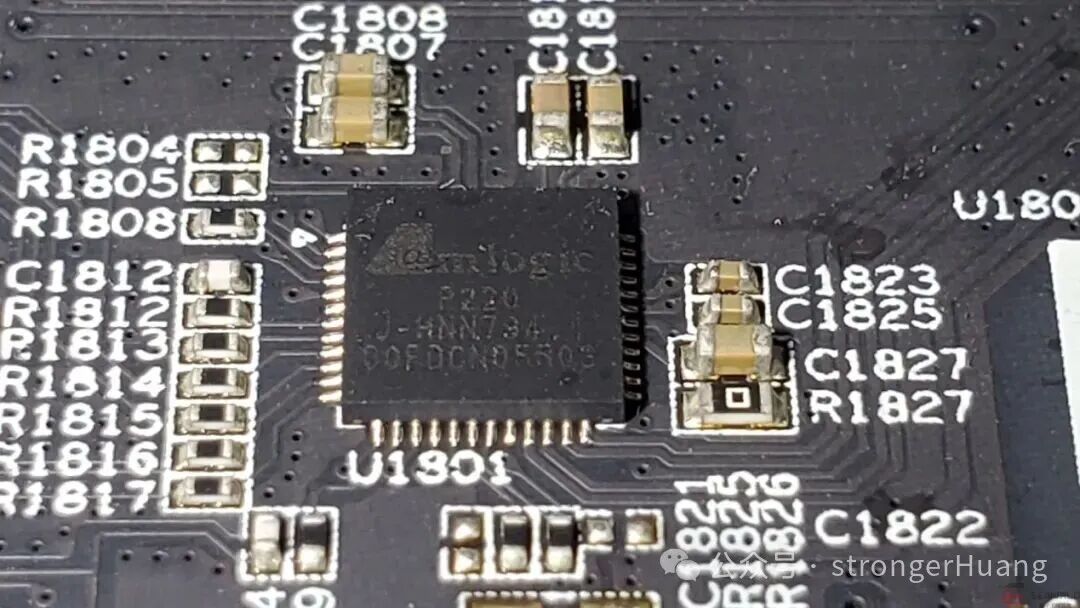

部分芯片特写与解析：

FAN7930C

• 生产商：onsemi（安森美）
• 功能：临界导通模式（CRM）PFC控制器。负责功率因数校正，是电源管理的核心IC之一。

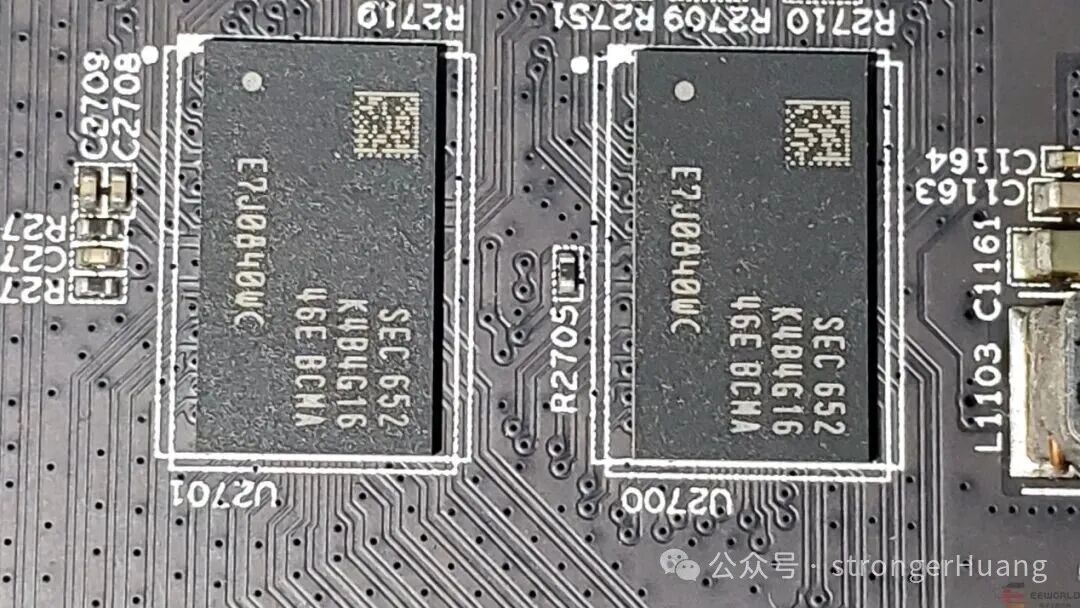

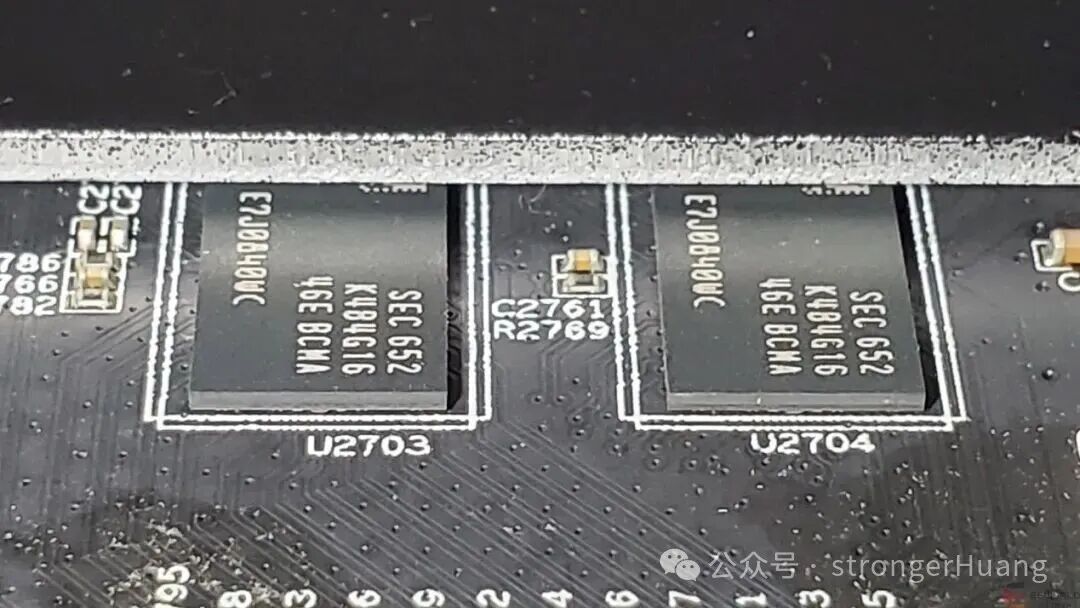

K4B4G1646E-BCMA

• 生产商：Samsung（三星）
• 功能：4Gb容量DDR3L SDRAM内存颗粒（低压版），位宽16bit，用于系统内存。

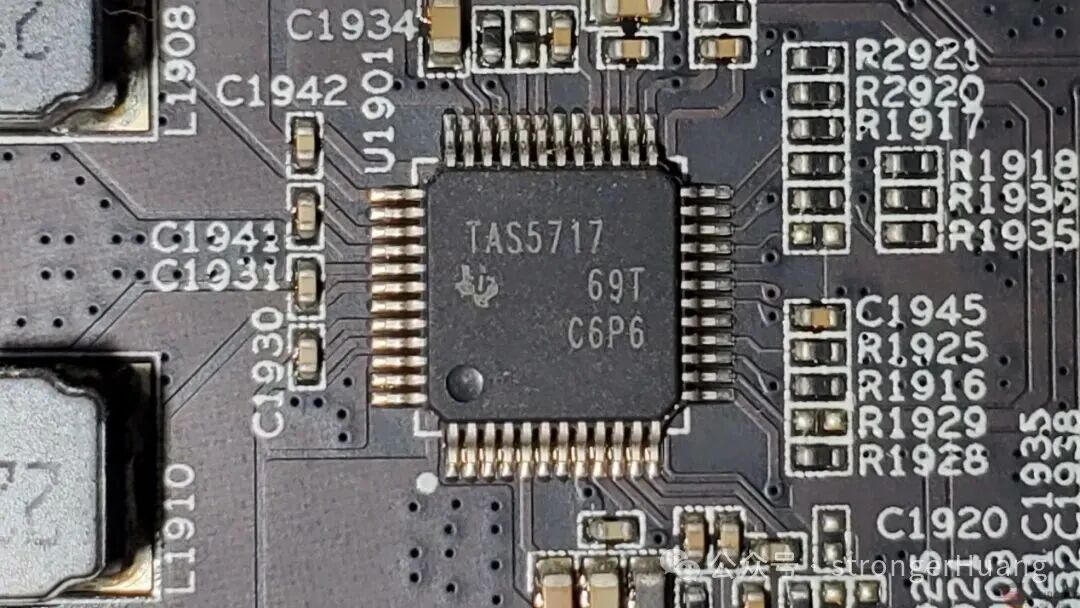

TAS5717

• 生产商：Texas Instruments（TI）
• 功能：数字输入立体声D类音频功率放大器，集成耳机驱动输出。

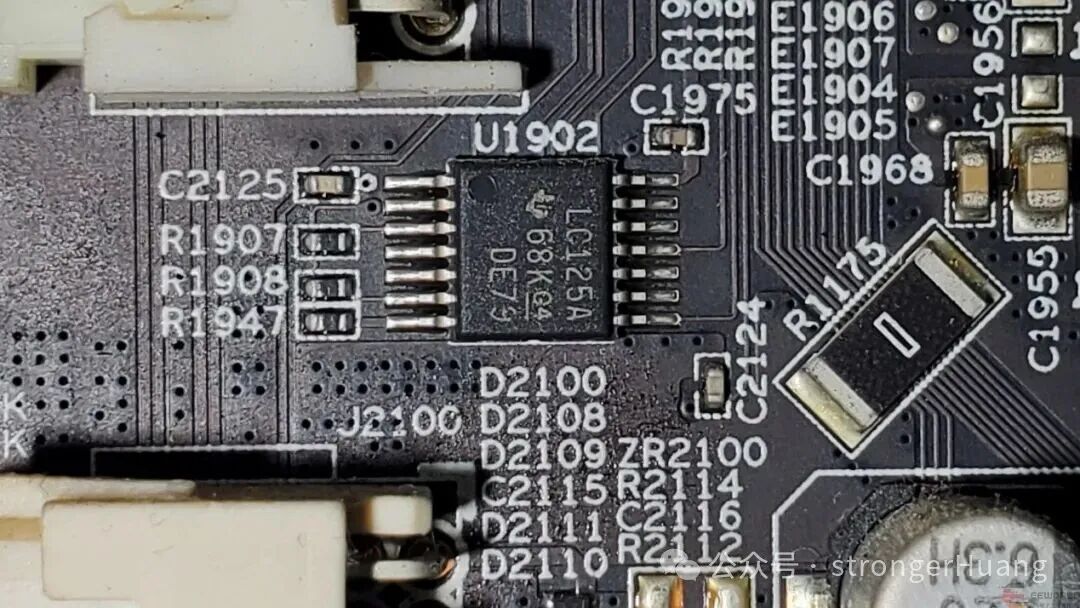

SN74LVC125A（丝印LC125A）

• 生产商：Texas Instruments（TI）
• 功能：四路三态总线缓冲门。用于信号缓冲、隔离与电平转换。

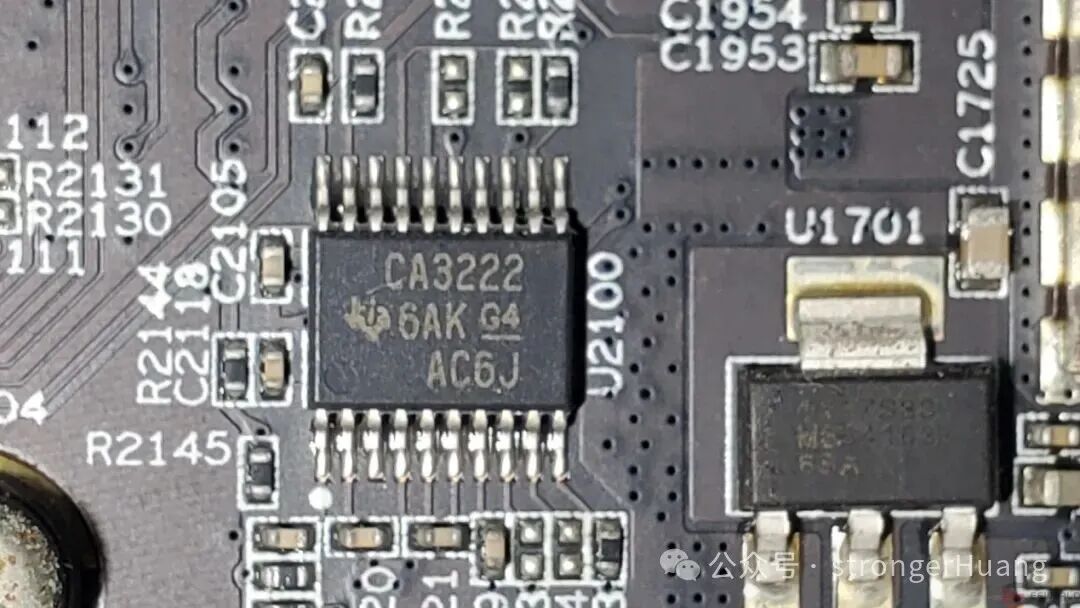

CA3222E

• 生产商：California Micro Devices (现属onsemi)
• 功能：3.3V供电的双通道RS-232收发器。

其他板卡与连接

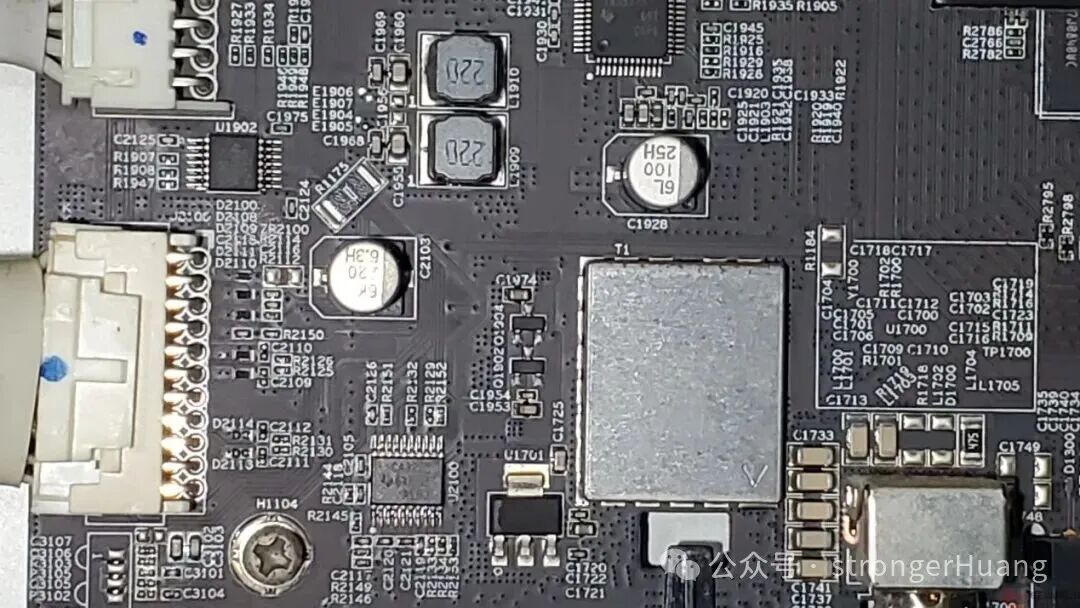

中间屏蔽罩内为Wi-Fi与蓝牙模块。

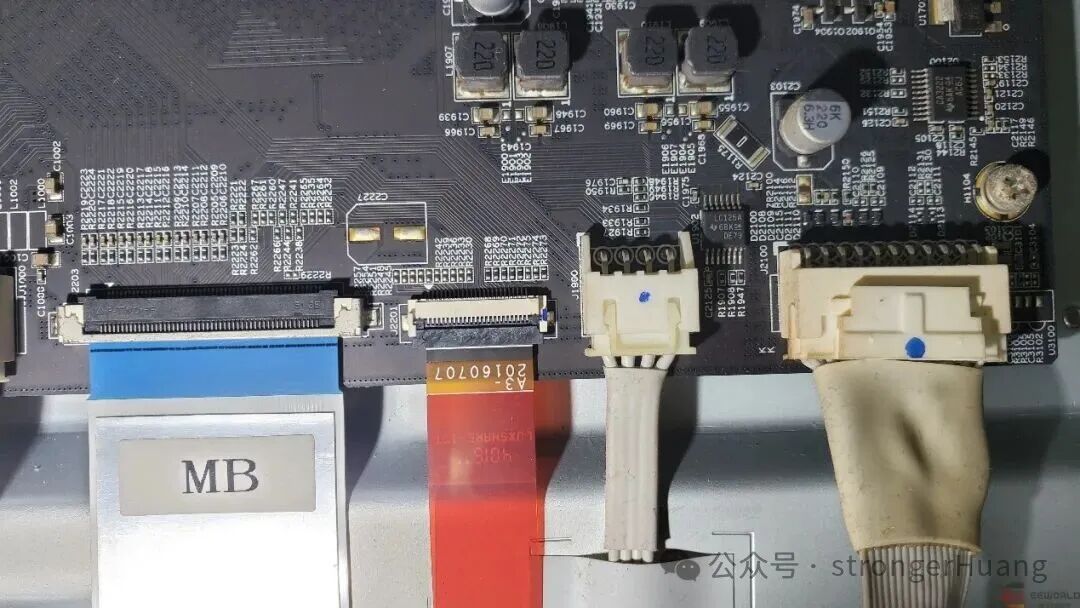

主板与其它组件的连接示意图：

1. 银色屏蔽罩（MB）：覆盖Wi-Fi模块，下方有高压板接口。
2. 红色标签“LUXSHARE-TEST”：工厂测试标签。
3. 白色8P排线（带蓝点）：高压板（背光）供电线。
4. 白色4P软排线：连接前面板按键/红外接收板。
5. 左上51P黑色长排线：LVDS屏线，传输图像信号。
6. 右上8颗MOS管：背光升压MOS管，型号TK13A60D。
7. 右下两个白色插座：左侧为喇叭接口（4P），右侧为12V电源输入（4P）。

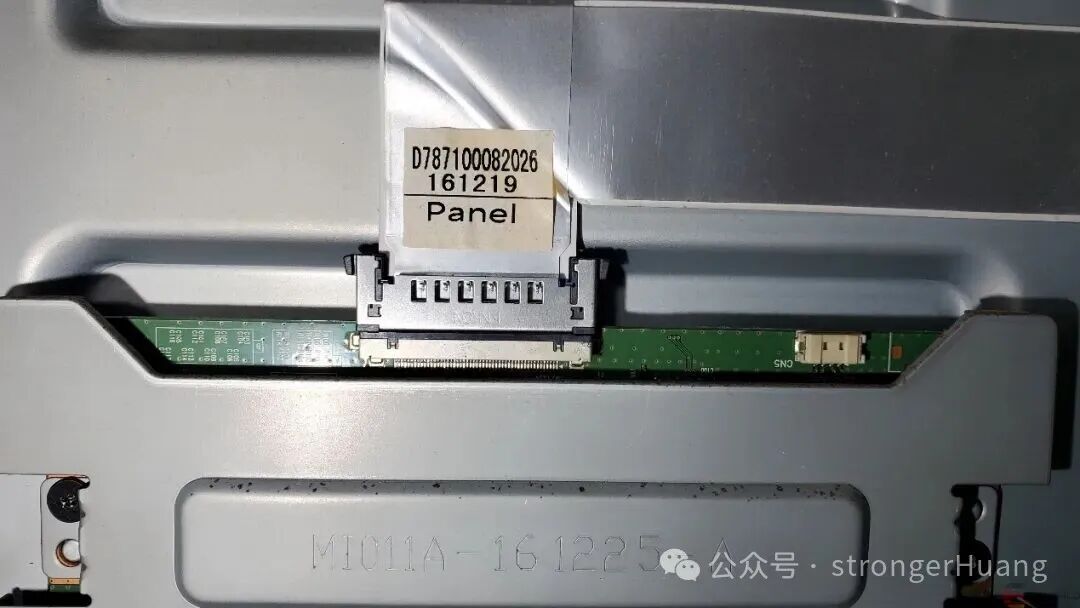

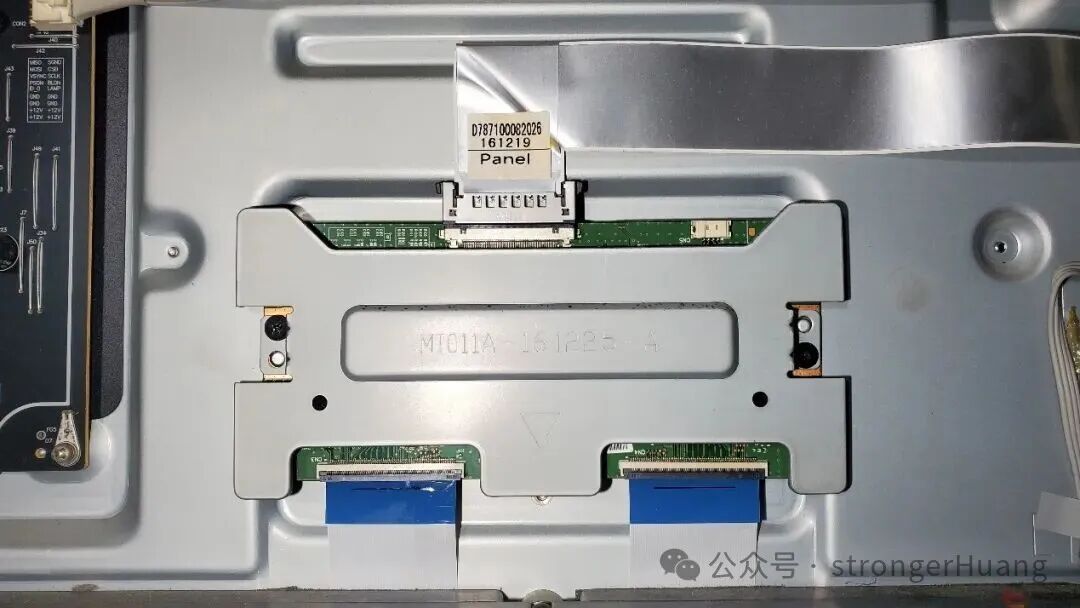

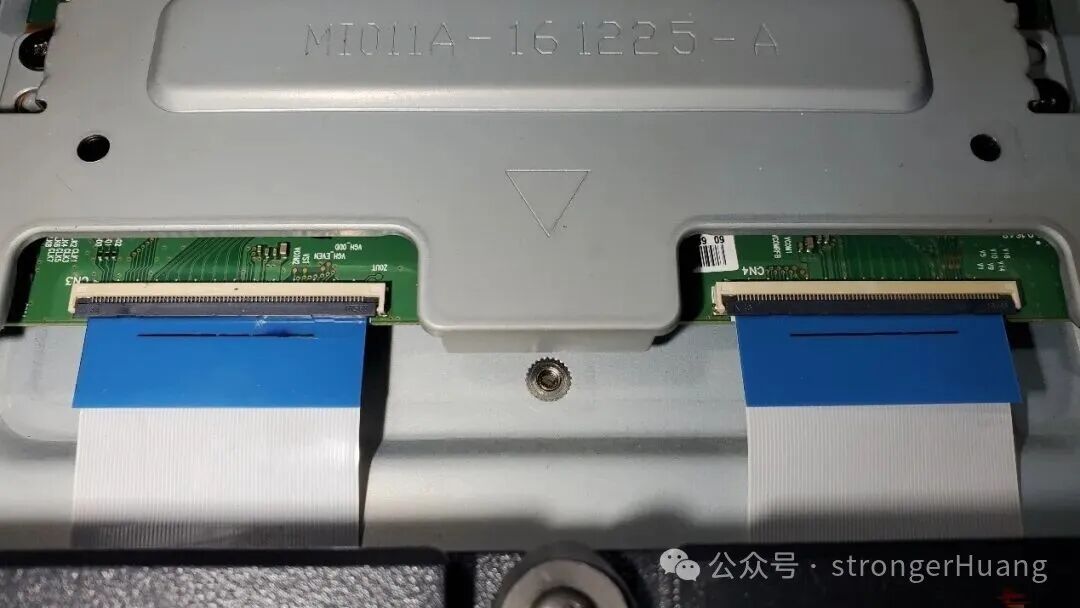

连接液晶屏的驱动排线，日期码161219可能为生产日期。

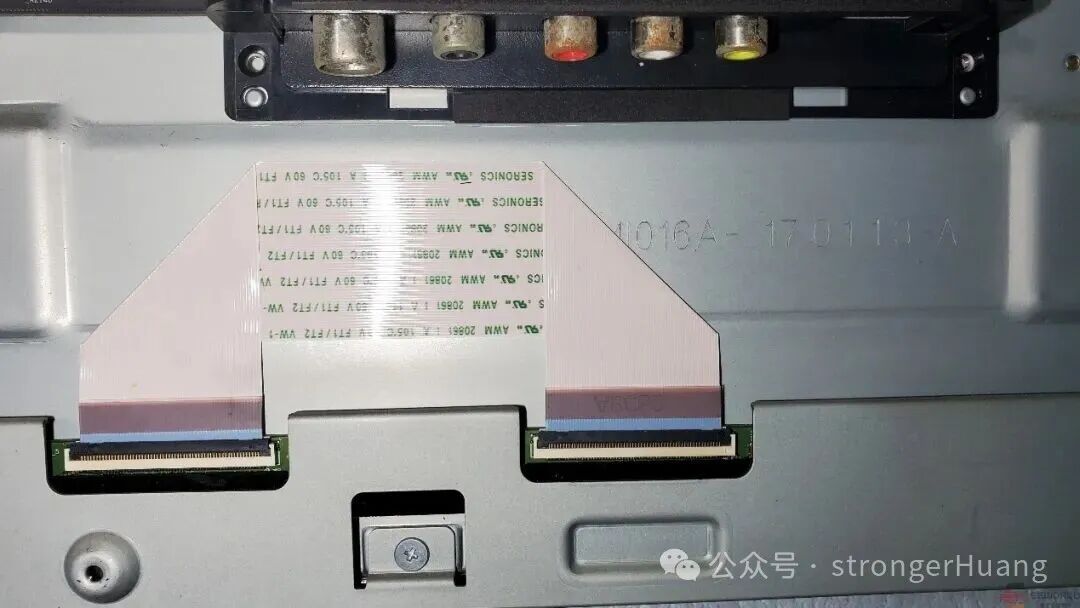

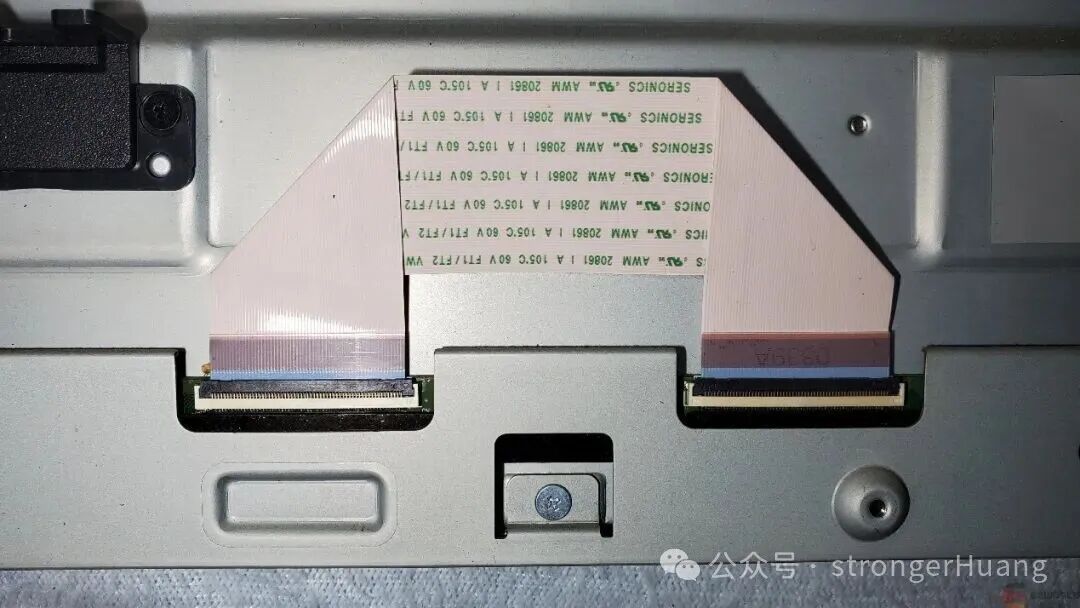

排线在T-CON板末端分为两组。

左侧的屏幕驱动小板，通过排线连接。

右侧的屏幕驱动小板，两块板桥接。LVDS屏线分奇偶像素传输。

T-CON板信息：

• 板号：T600M016A-C01
• 主控：MT5595PUJ（MStar晨星）
• Gamma IC：2颗iW7025（12通道）
• 生产日期：2016年12月19日
• 产地：新加坡（SG）

复原与开机

所有部件检查完毕后装回。因电视功能完好，未贸然拆卸主板散热器查看主控芯片具体型号。

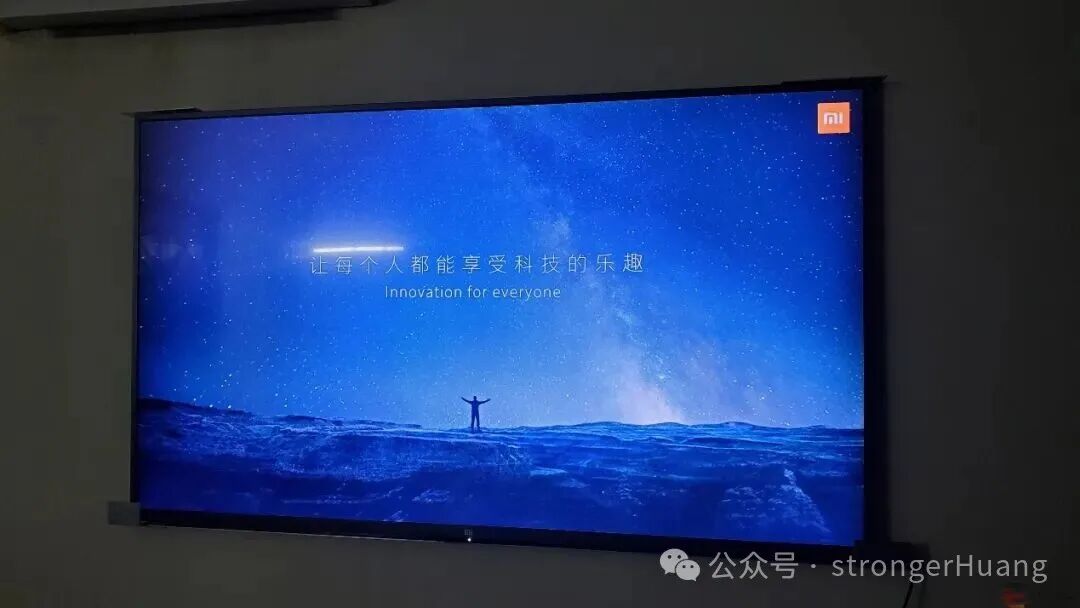

开机画面将人带回到2016年。“让每个人都能享受科技的乐趣”是当时的slogan，且该版本系统无开机广告。

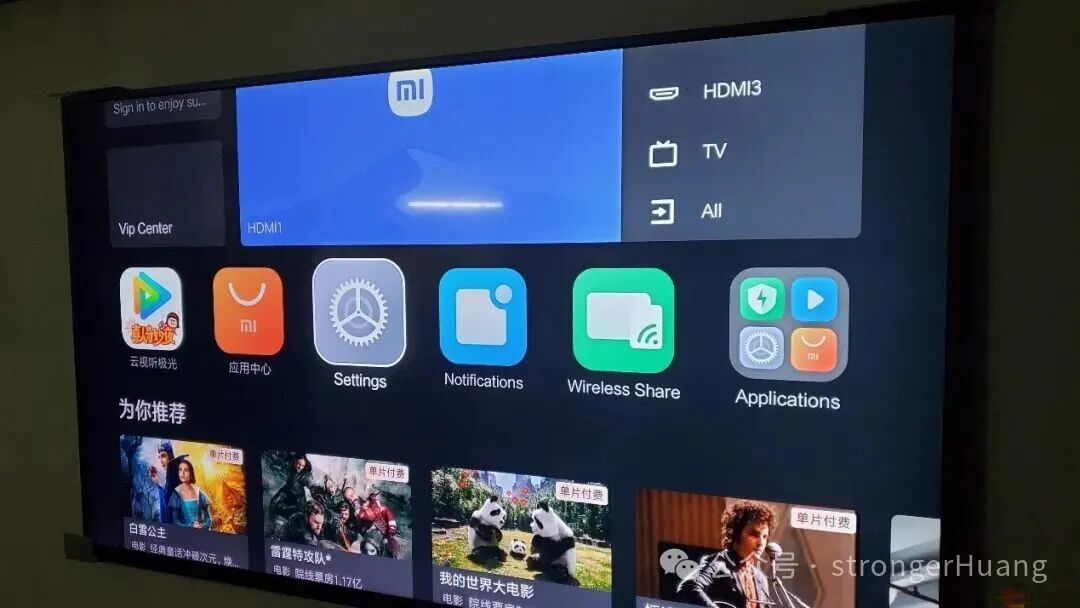

系统主界面。

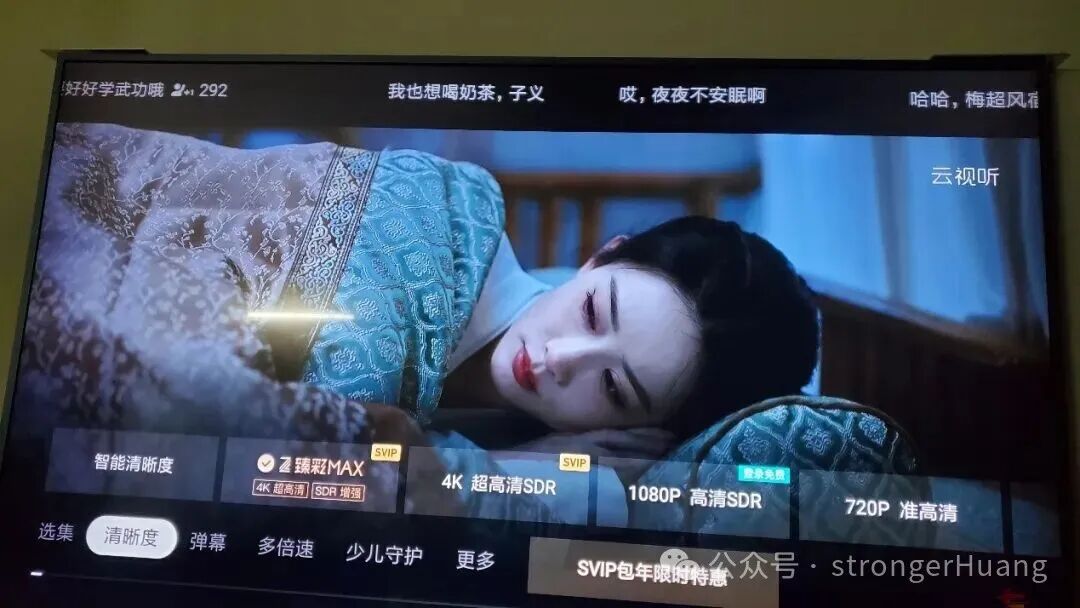

连接Wi-Fi后，可登录视频平台会员，选择4K超高清SDR模式观看。最终电视通过三角铝架被牢固地安装在墙面上。

总结

通过此次拆解，可以确认这台2016款小米电视3S 60英寸的关键供应商：

1. 电源板：由MEGMEET（美的系）代工。
2. 显示面板：采用LG原装真4K IPS硬屏。
3. 主板：由京东方（BOE）与小米联合设计，冠捷（TPV）或兆驰（MTC）代工。
   作为一款八年前的中高端产品，其内部设计和元器件选用体现了当时小米在供应链整合与成本控制上的思路。
