可视掏耳勺在电子维修中的低成本方案：拆解与实测

最近在维修电路板时，面对板上密密麻麻的0402规格贴片电阻，着实让我犯了难。随着元件尺寸越来越小，加上自己视力也有所下降，添置一台电子显微镜似乎成了必要选项。但最终我没买，因为我发现了一个更“接地气”的替代品。

一、当视力遇上微电子

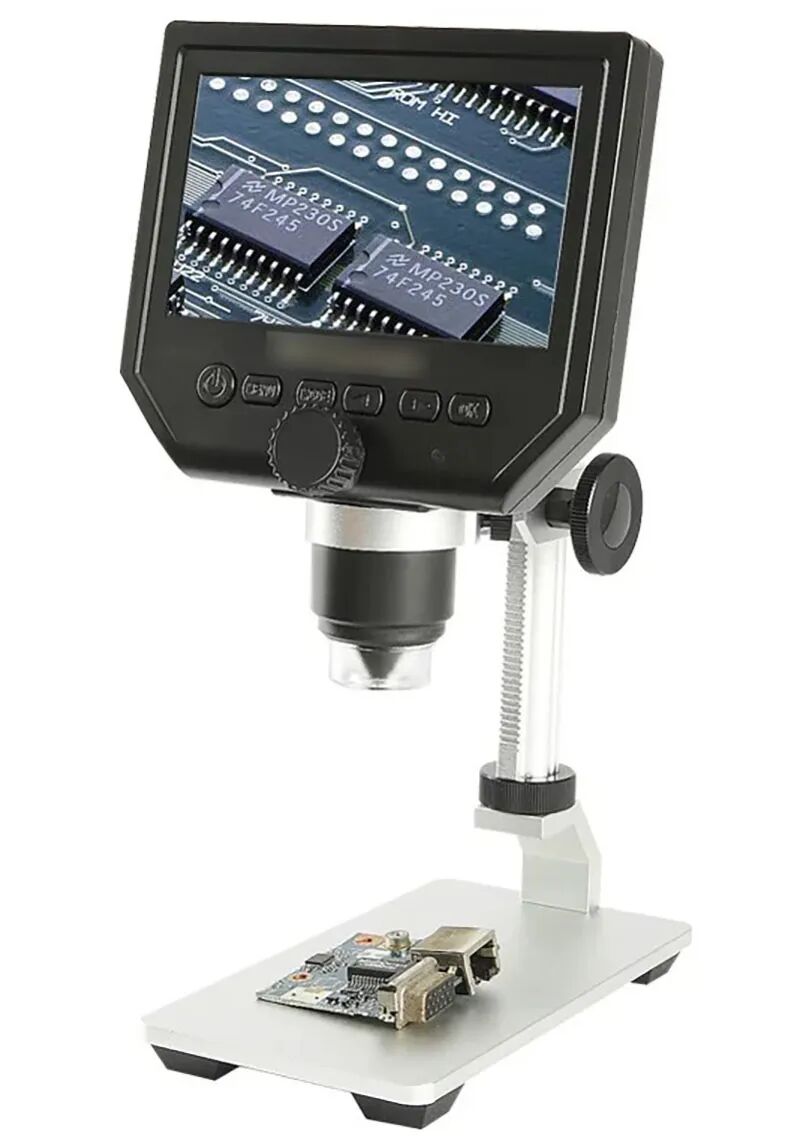

如今的PCB设计日趋精密。过去的直插式元件，闭着眼睛大概都能焊上；而现在这些微小的贴片元件，打个喷嚏的功夫，可能就不知道飞到哪里去了。为了能清晰分辨丝印和焊盘，传统的解决方案是购置一台专业的电子显微镜。

这类设备成像专业、清晰度高，但通常体积不小，价格对于业余爱好者或偶尔使用的工程师来说，投入产出比未必很高，颇有点“杀鸡用牛刀”的感觉。

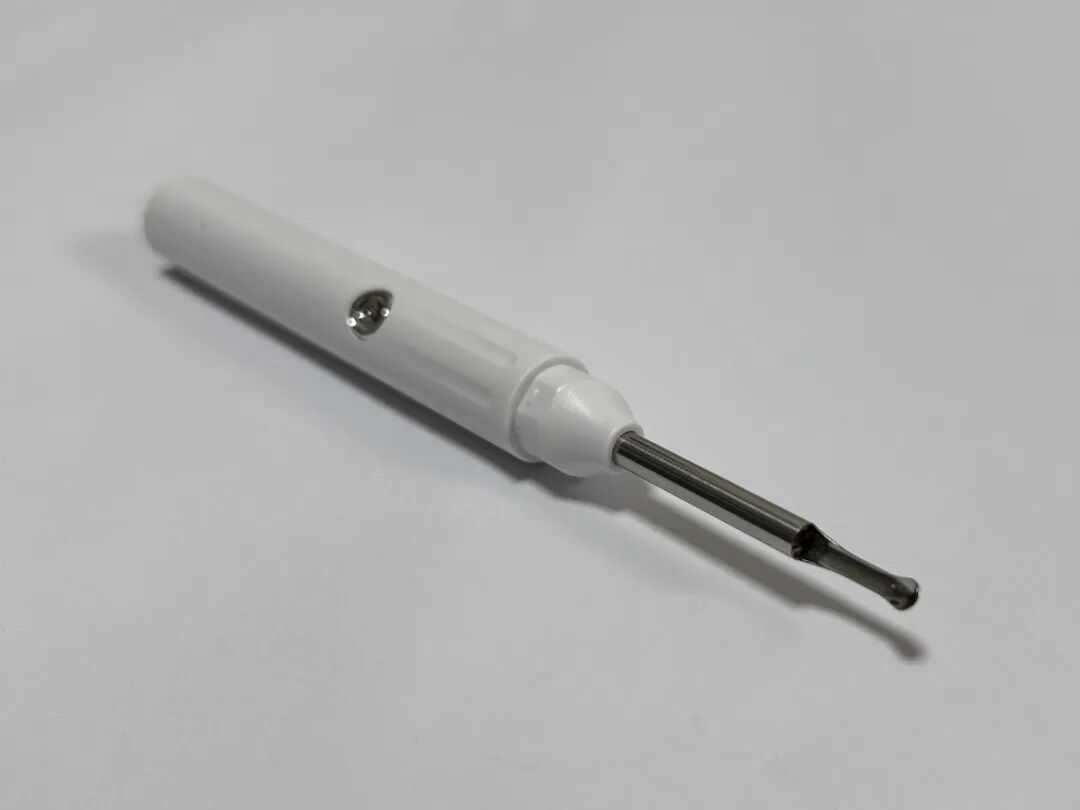

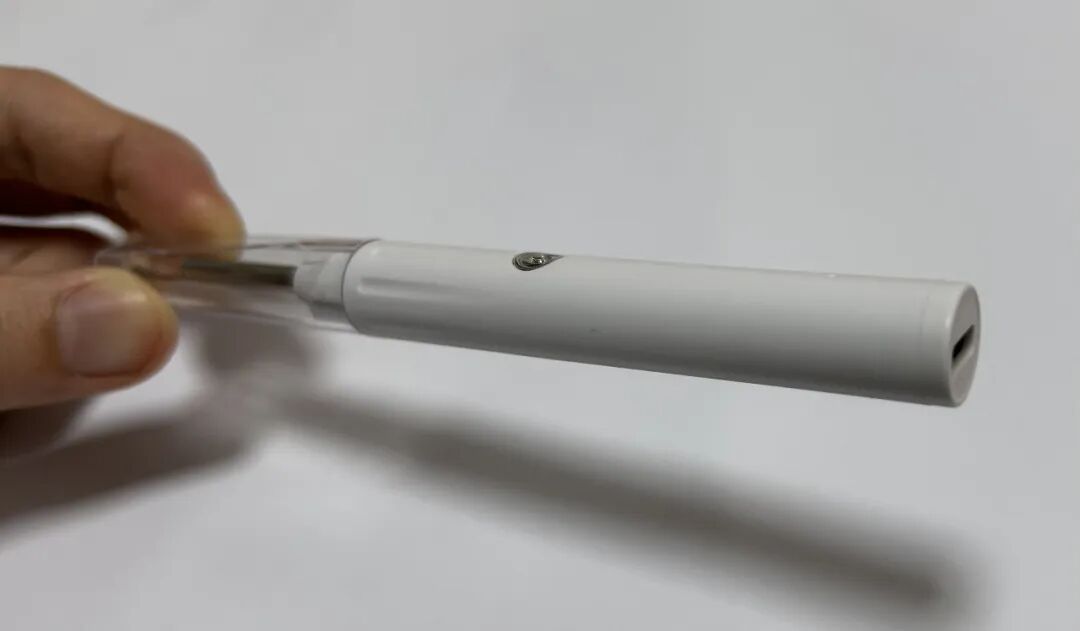

直到有一天，我注意到了这个小东西——可视电子掏耳勺。

二、一场意想不到的“跨界”替代

下单前，我想到了一句商业格言：“打败你的往往不是同行，而是来自另一个维度的竞争者。”电子显微镜厂商或许从未料到，侵蚀其低端市场需求的，并非同行的价格战，而是一款用于个人护理的掏耳产品。

为什么这能行得通？因为两者的核心需求高度重合：

1. 微距成像：耳道空间狭窄，需要极近的对焦距离；PCB上的微小元件同样需要微距观察。
2. 自带补光：耳道内部黑暗，需要LED照明；维修台工作也常常存在阴影，补光同样关键。
3. 无线图传：通过WiFi将图像实时传输到手机或平板屏幕上，观看和操作都极其方便。

最关键的一点是，这东西的价格通常只要30元左右！这成本仅仅是专业设备的零头。

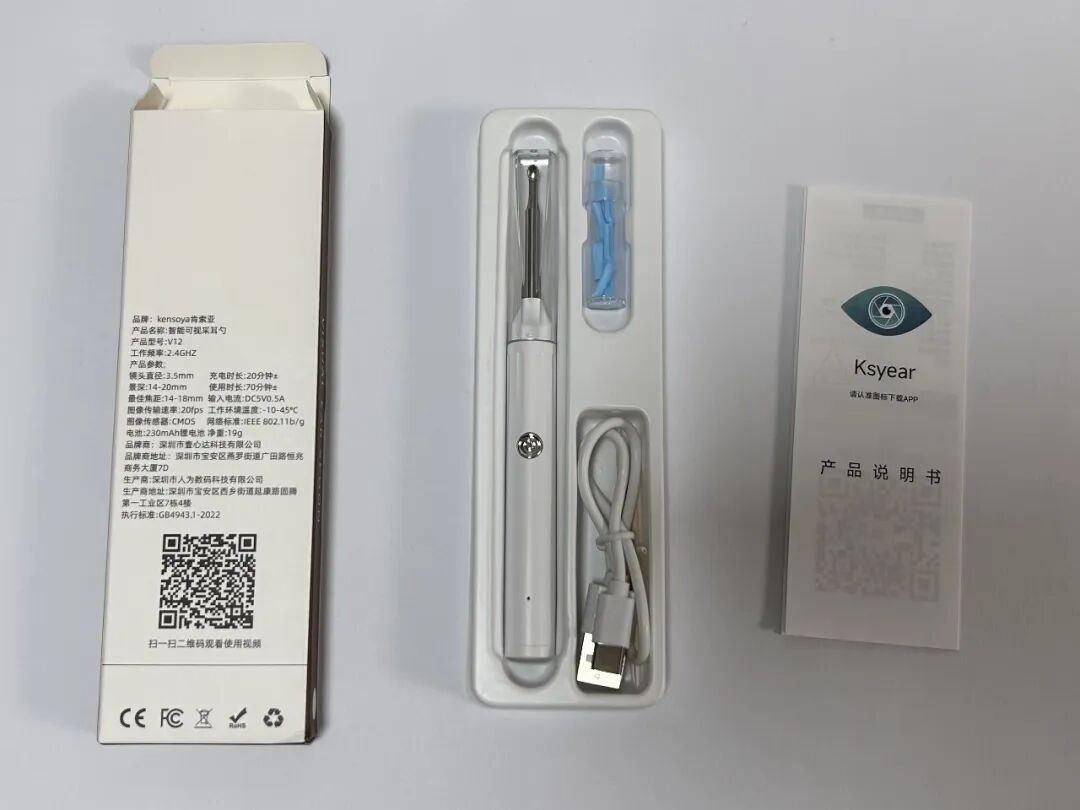

为了验证它的实际效果，我购入了一款进行测试。当然，光看不够，还得拆开看看它的内部构造。

三、实战检验：放大效果究竟怎样？

说干就干，我们直接上板测试。找一块布满密集贴片元件的电路板，用掏耳勺前端的摄像头去拍摄。

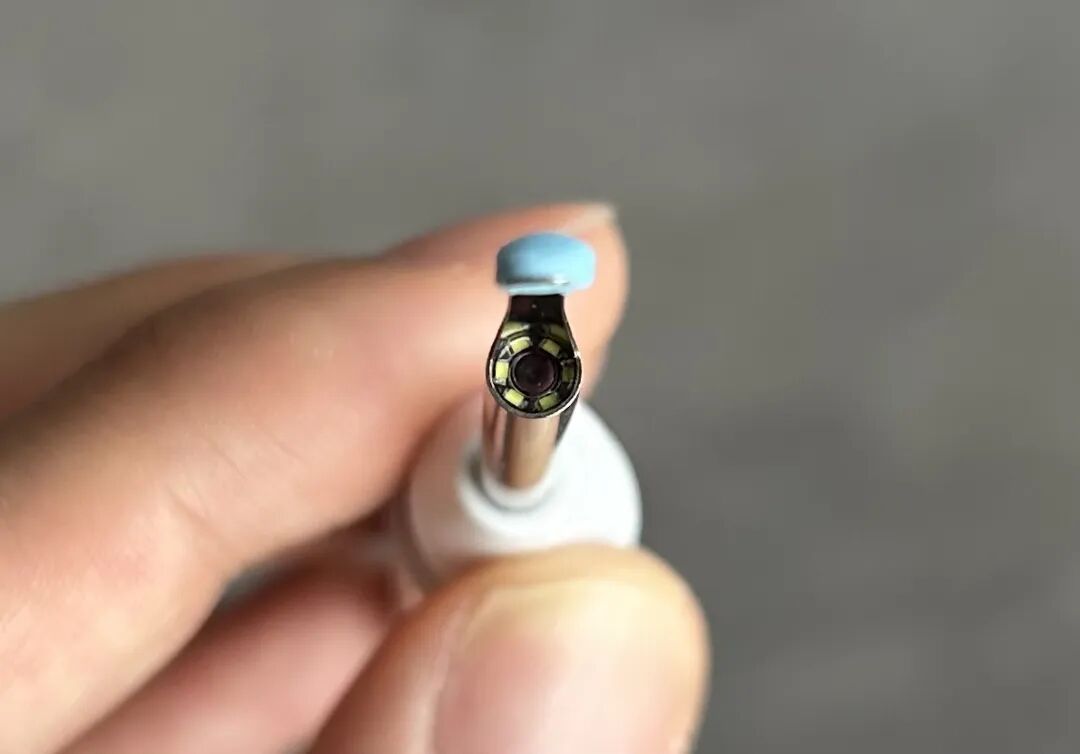

可以看到，掏耳勺顶端中央是摄像头，周围环绕着6颗小米粒大小的LED补光灯。打开配套的App，连接设备发出的WiFi信号，就能在iPad上实时看到拍摄画面了。

下面来看看实际成像效果：

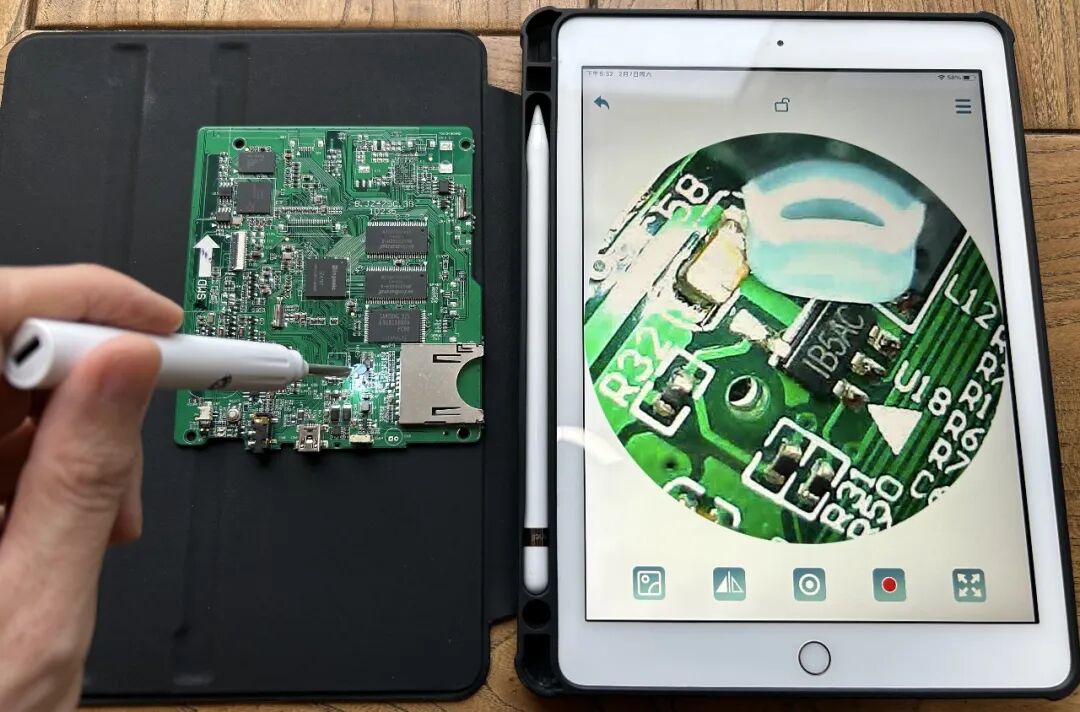

1. 拍摄SOT23-5封装的DC-DC芯片，丝印“1B5AC”清晰可辨：

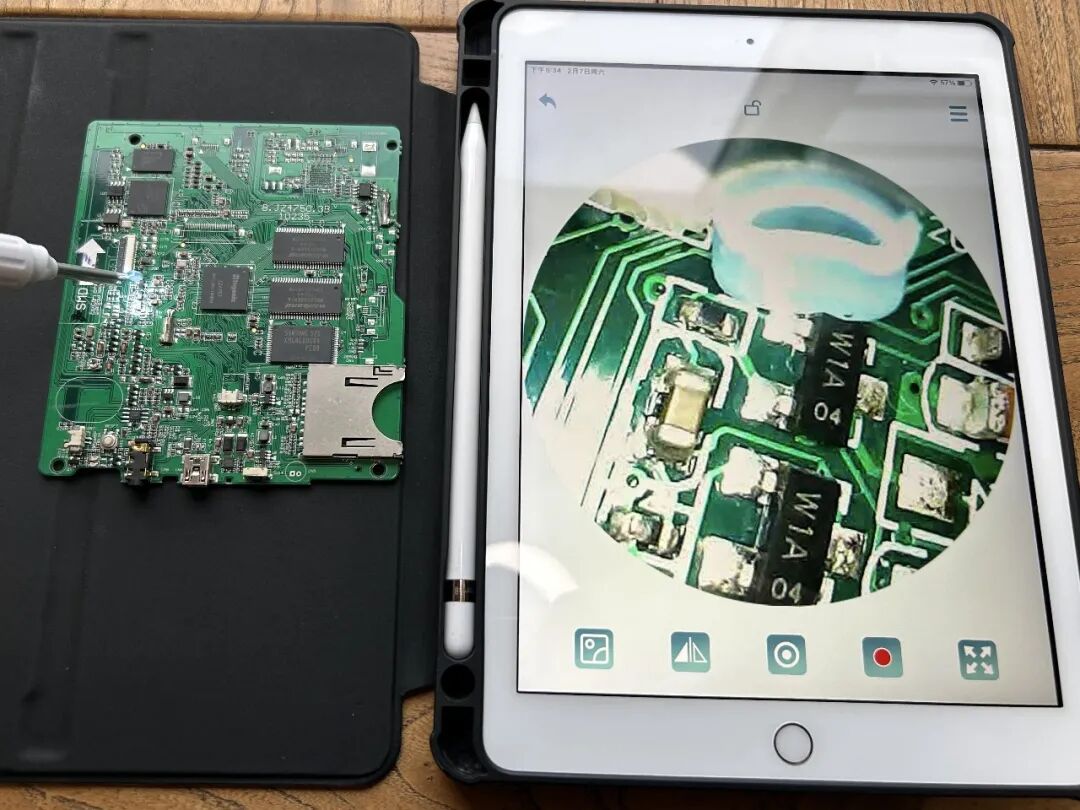

2. 拍摄SOT23封装的三极管，表面丝印“W1A”，旁边的0402电阻焊点饱满：

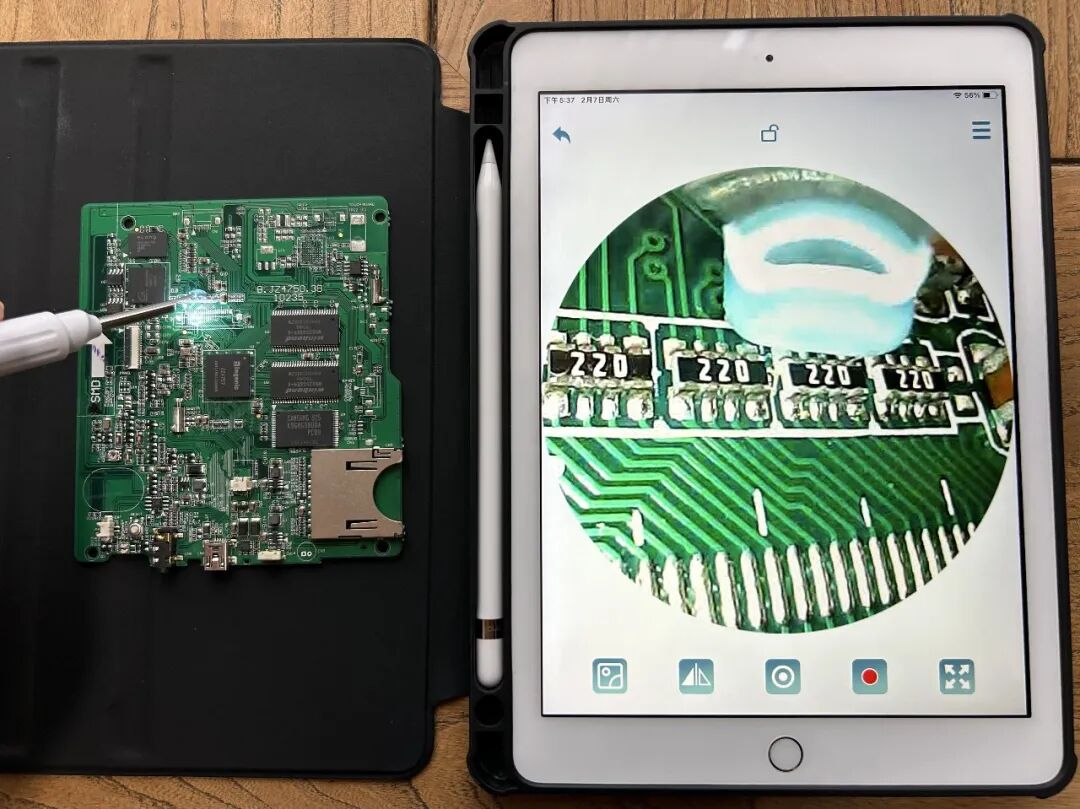

3. 镜头下的贴片排阻，表面丝印“220”代表22欧姆：


经过实际使用，这款可视电子掏耳勺在电子维修场景下有几个突出优点：

• 清晰度基本够用：检查引脚连锡、虚焊、断线等问题，其清晰度完全可以满足要求（注：这款30元价位产品图像噪点稍多，若常用建议选择稍贵的型号）。
• 灵活且便携：不像台式显微镜那样固定，它可以任意角度深入电路板缝隙观察，也极易携带。
• 支持记录功能：通过手机或平板App，可以随时截图、录像，方便留存记录或与客户沟通。

四、深入拆解：内部构造一探究竟

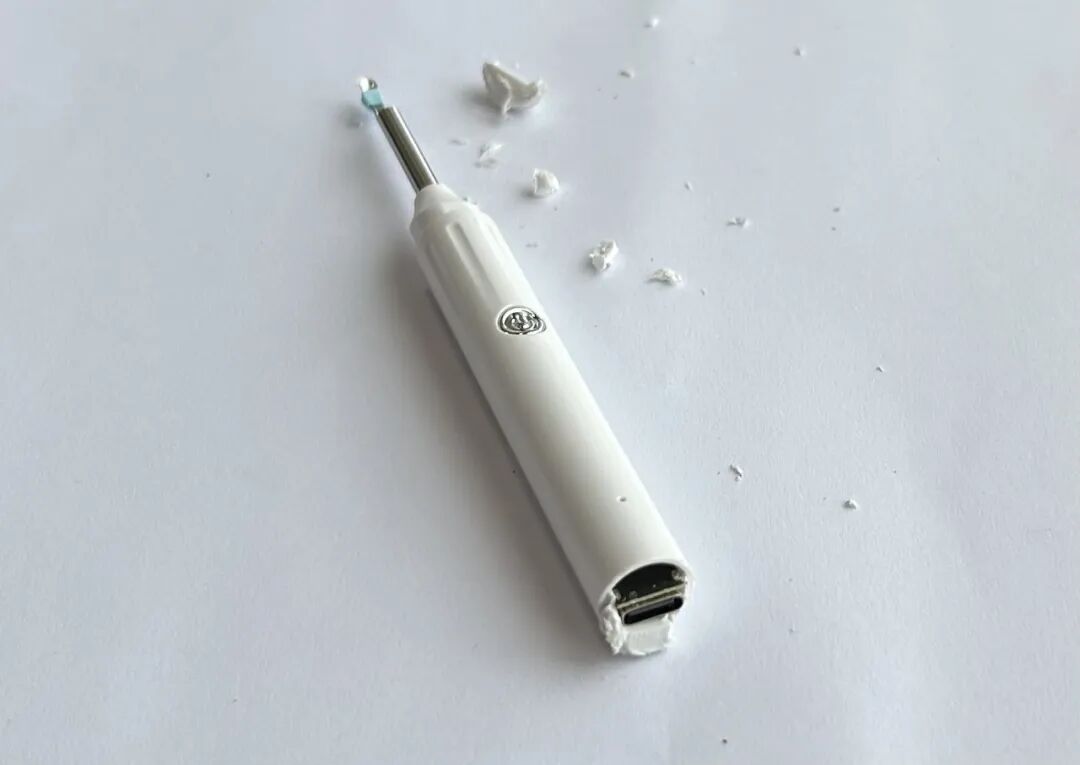

是时候看看它的“内芯”了。二话不说，直接从尾部的Type-C充电口开始撬开。

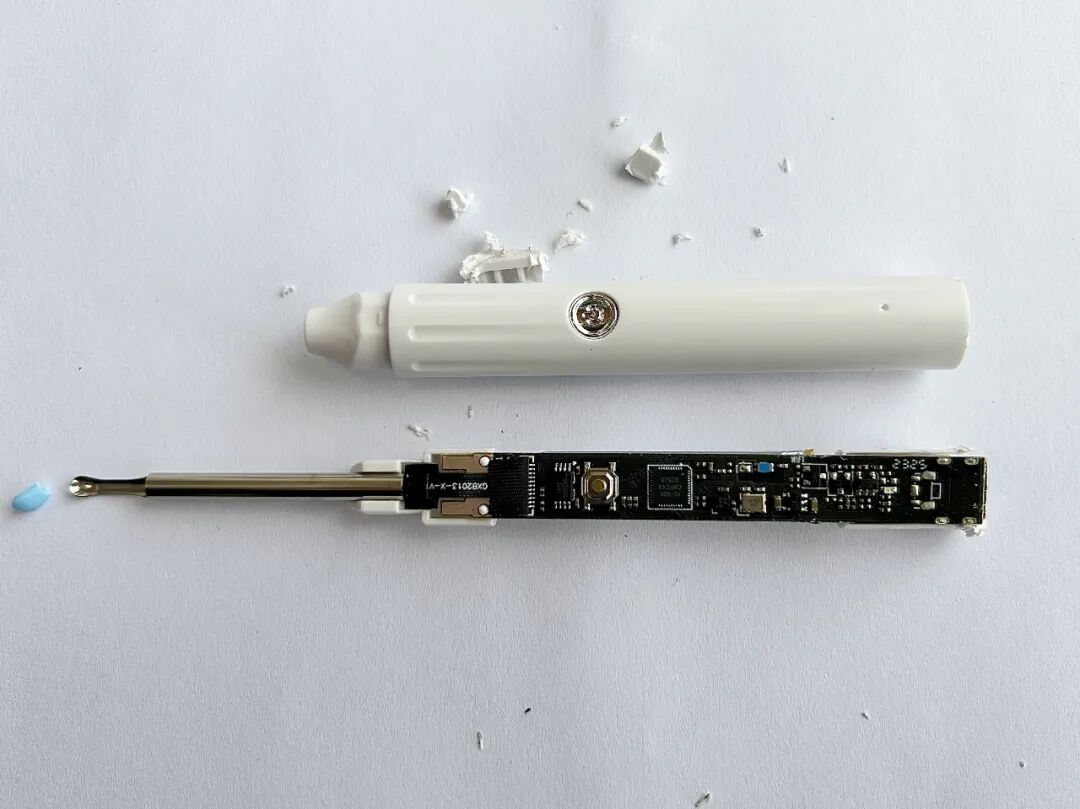

将内部组件从外壳中抽出，电路板露出了真容。

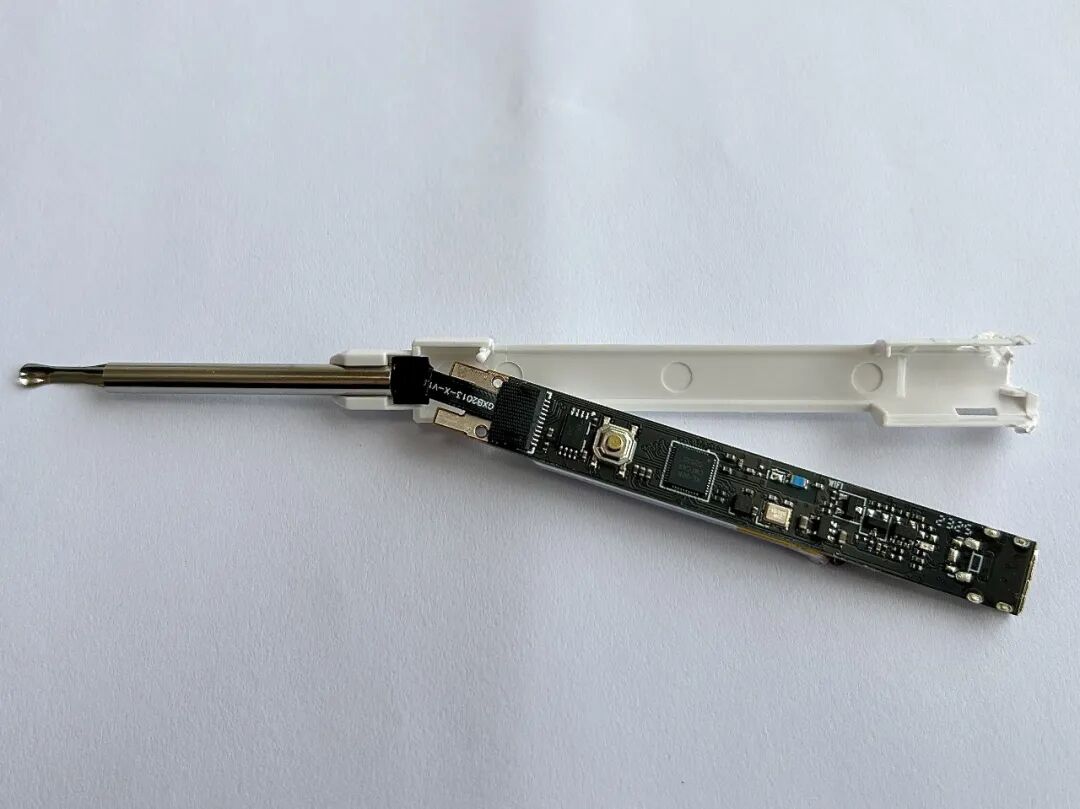

金属探管和电路板被固定在内部塑料骨架上：

电路板的集成度相当高，小小的一块PCB看起来并不拥挤，这得益于众多功能已被集成到主控SoC中。

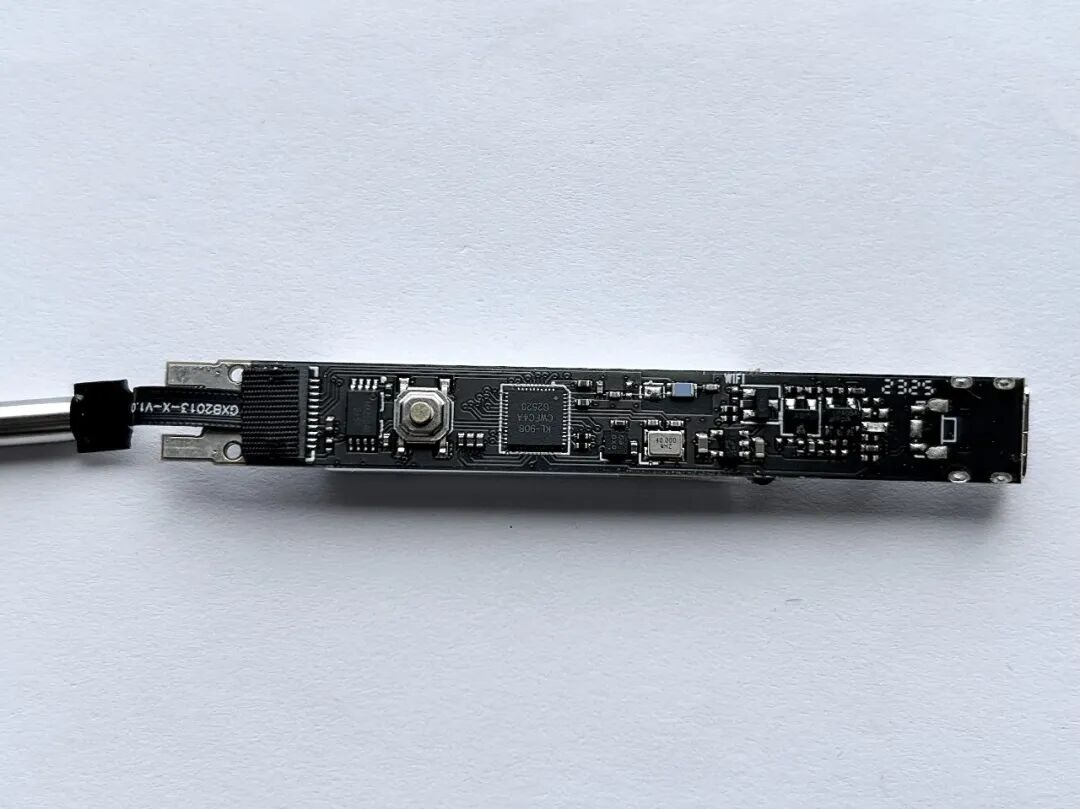

这是电路板的正面：

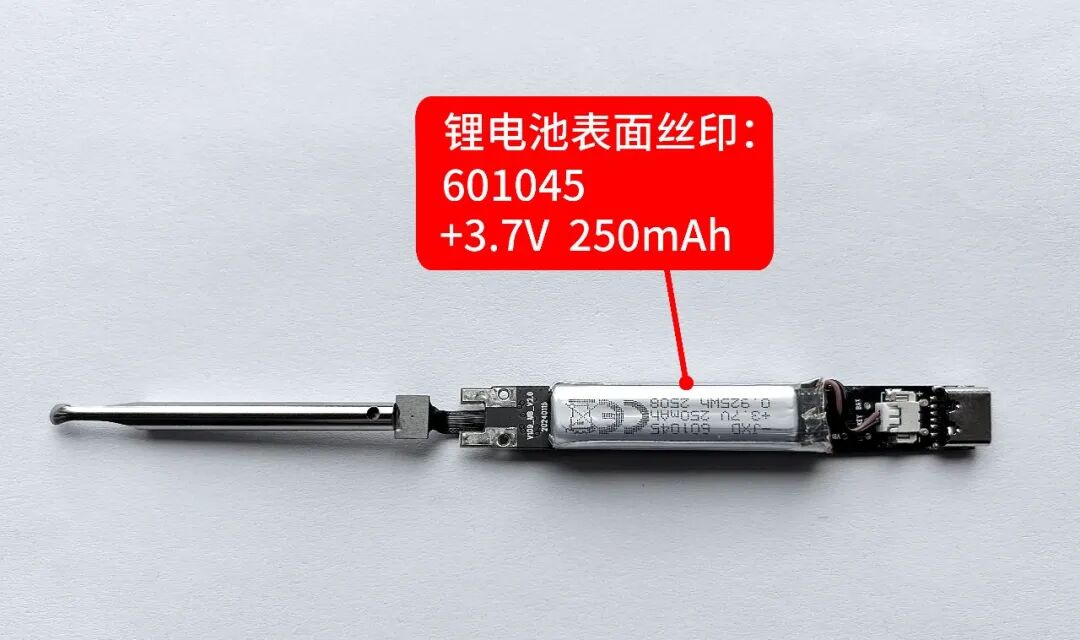

电路板背面则相对简单，只有锂电池、电池插座和Type-C座子，没有其他贴片元件：

锂电池容量为250mAh，表面的丝印“601045”代表了它的尺寸：厚6mm，宽10mm，长45mm。

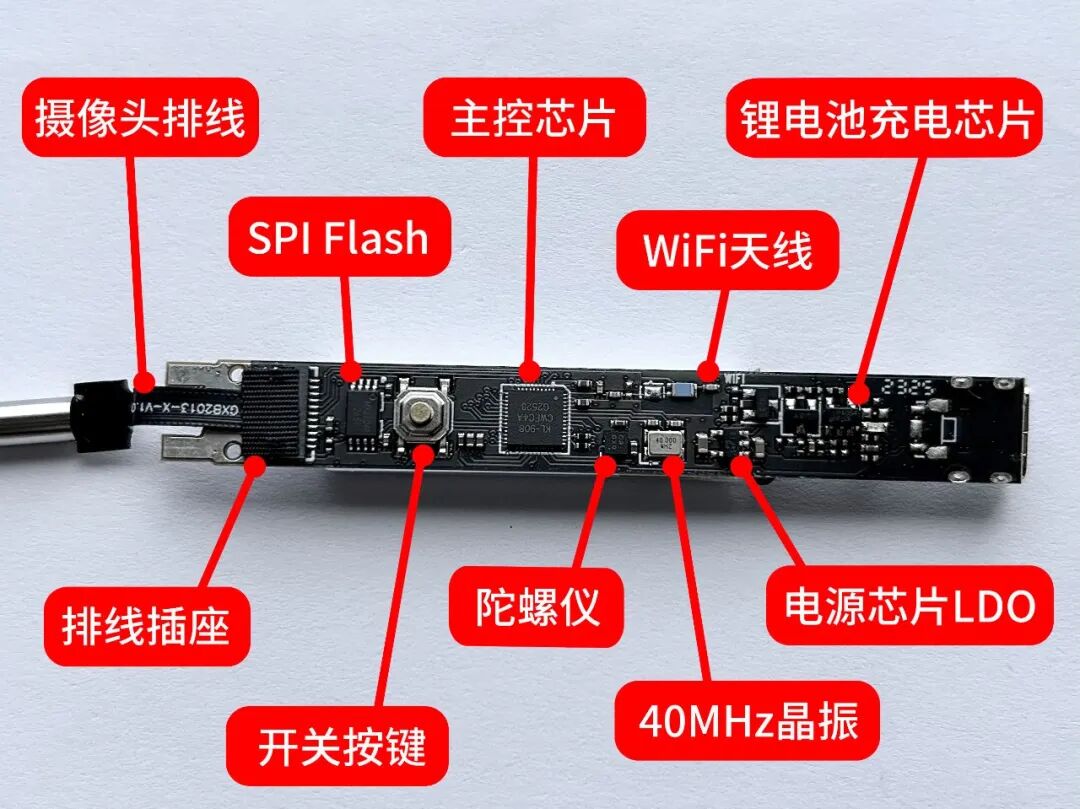

让我们回到电路板正面，标注一下关键元器件：

1. 核心视觉模组

最前端是这台设备的灵魂——微距摄像头模组，周围一圈是微型LED补光灯。这个镜头的焦距通常被固定在1.5cm至2cm之间，这原本是为了安全掏耳设计，却恰好也是观察电路元件、检查焊点的理想工作距离。

2. 主控芯片与无线模块

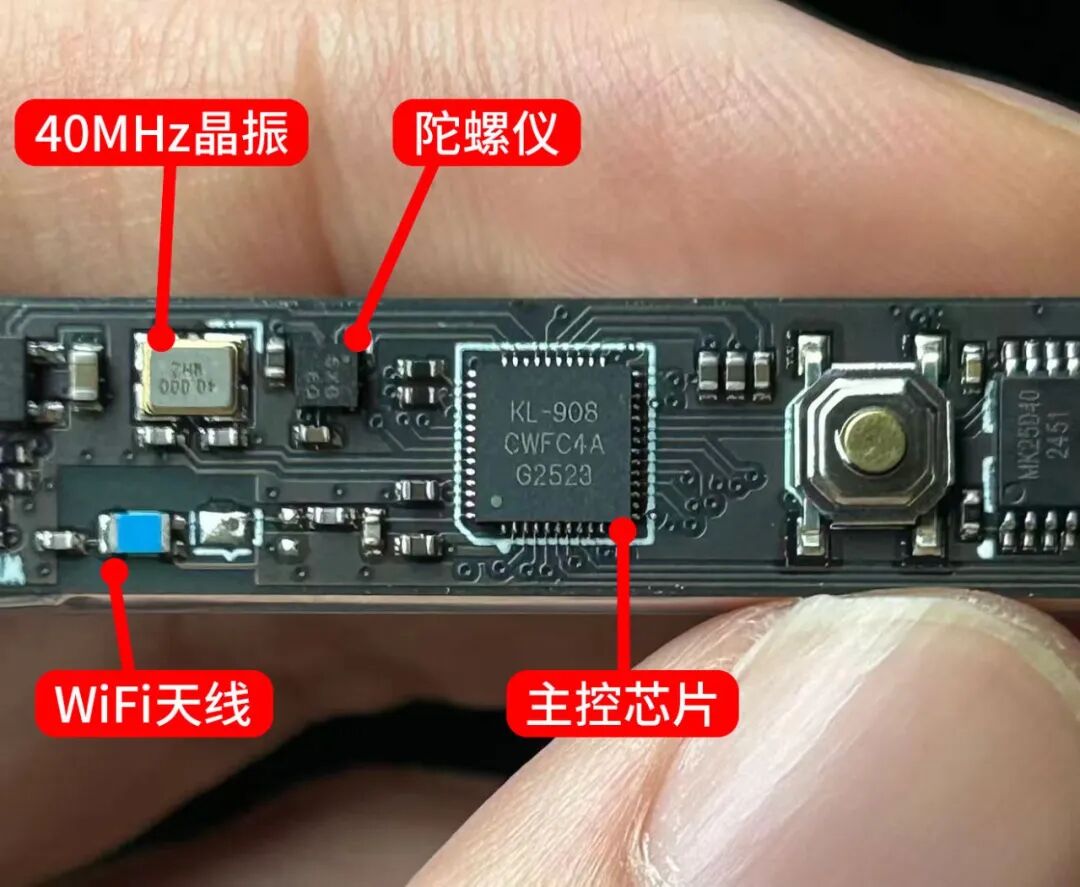

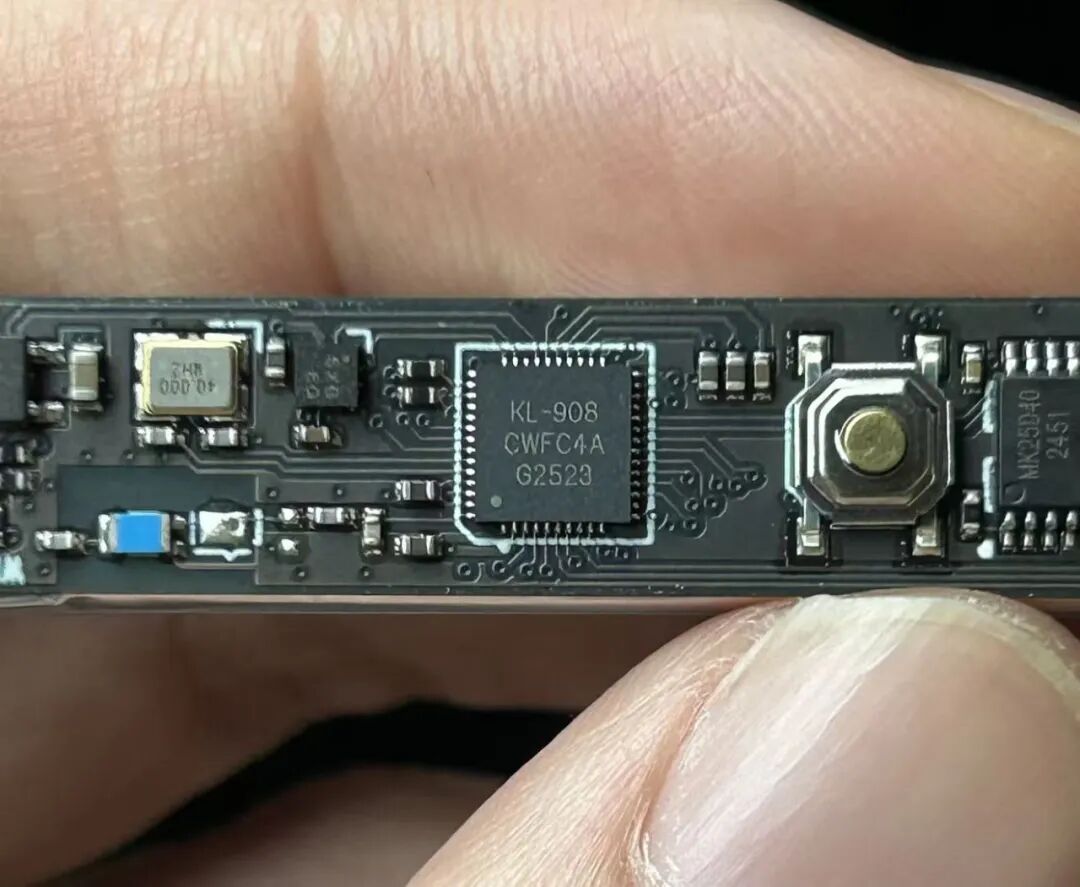

主板非常紧凑。位于正中央的是一颗高集成度的SoC，表面丝印为“KL-908”。

虽然未查到该芯片的公开数据手册，但可以推断，它不仅要处理摄像头的视频信号，还集成了WiFi射频功能。本质上，它就是一个微型的网络摄像头（IP Camera）核心。

主控芯片连接了一颗40MHz的晶振和一颗陀螺仪芯片。

陀螺仪用于实时采集设备的姿态和角速度数据，通过算法补偿手部抖动，保持画面稳定，同时也能让显示的画面方向跟随设备姿态自动旋转。

3. 存储芯片

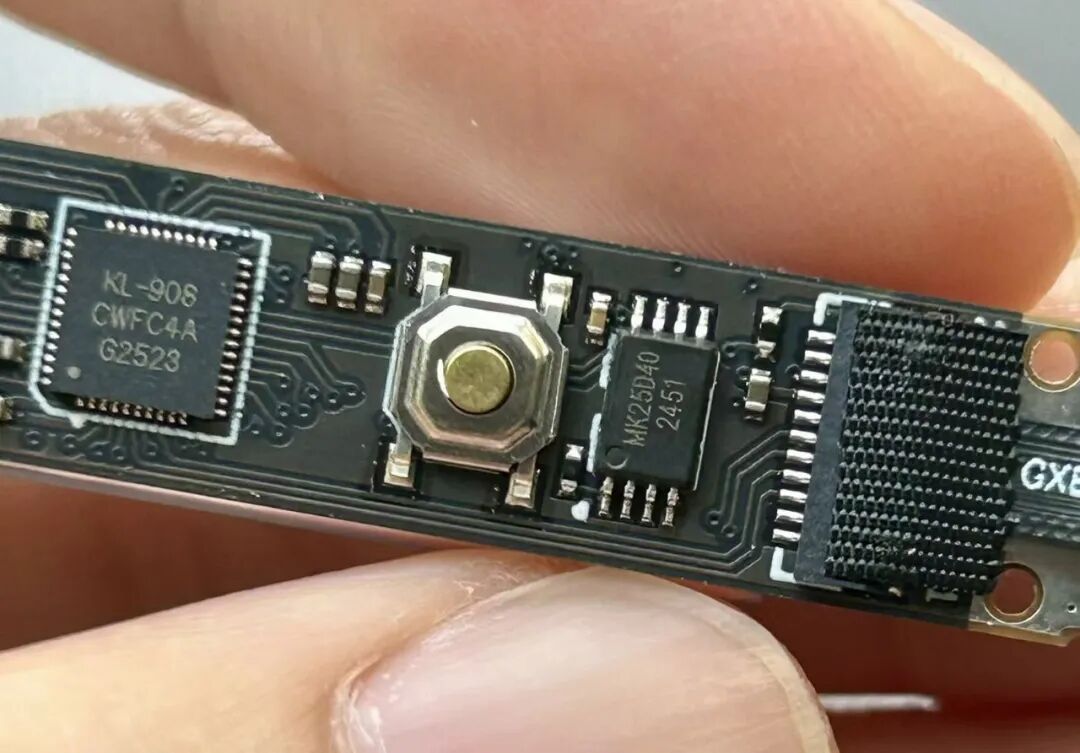

下图最右侧是一颗8引脚的SPI Flash芯片，型号为“MK25D40”。

这颗SPI Flash通过串行总线与主控芯片连接，作为主控的“外部存储器”，容量为4Mbit。

4. 供电管理系统

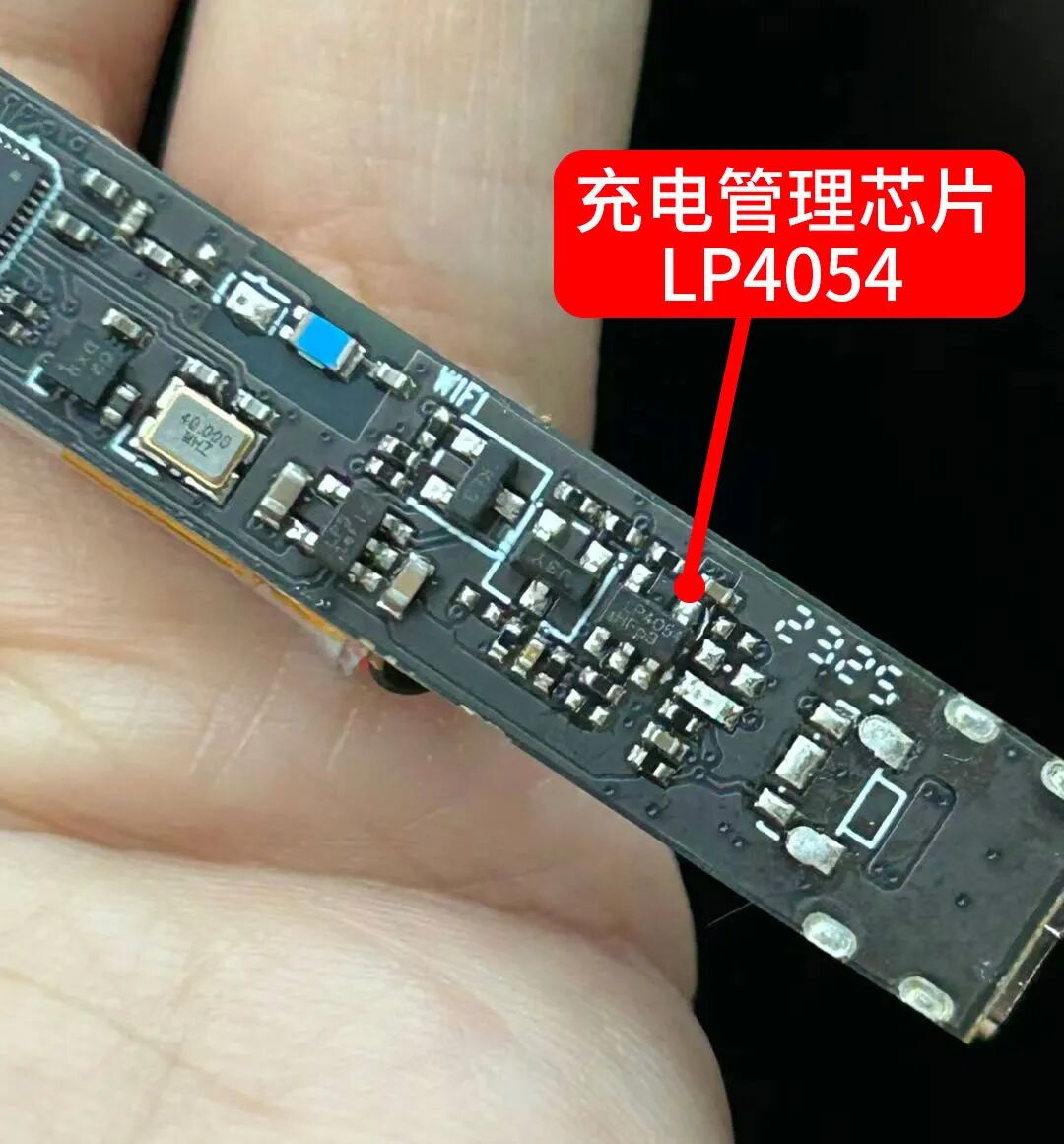

电源部分采用了一颗SOT23-5封装的充电管理芯片，型号是LP4054。

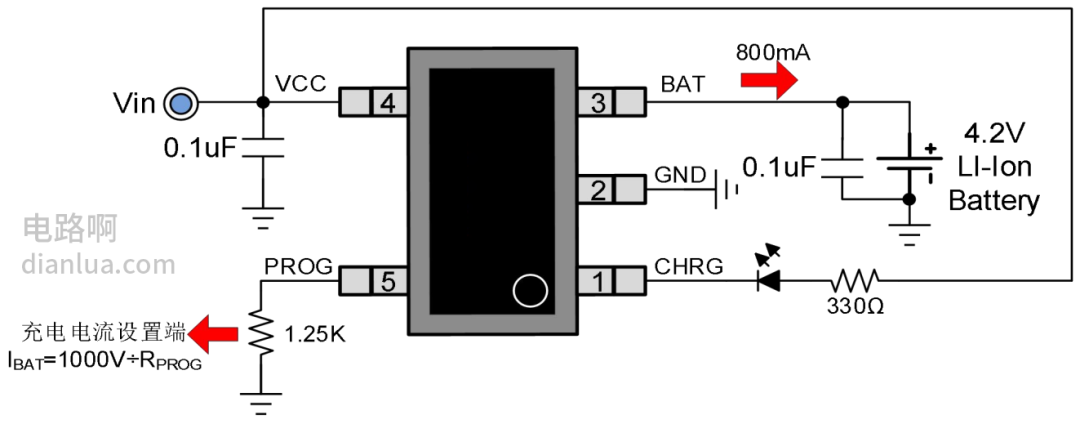

这是LP4054芯片的典型应用原理图：

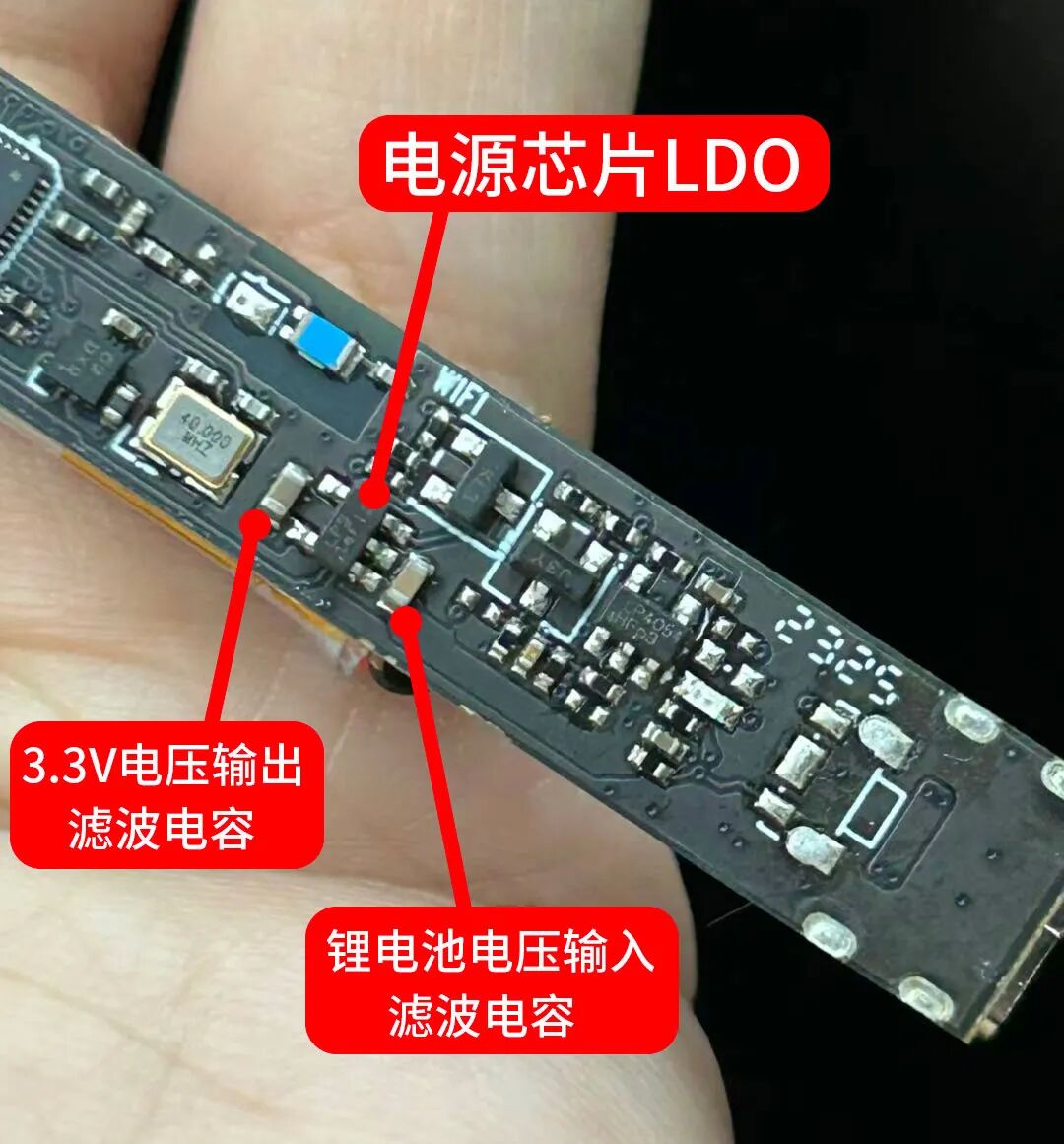

主板上还有一颗SOT23-5封装的LDO（低压差线性稳压器），负责将锂电池电压稳定地转换为3.3V，为整个系统供电。

从整个主板设计来看，电路极其简洁，BOM（物料清单）成本被控制到了一个惊人的水平。这正是中国消费电子供应链强大之处的体现：能够将微距摄像、无线图传这类颇有技术含量的功能，集成到价格低廉的日常消费品中。

五、总结与思考

这次拆解和测试，让我感触最深的不仅是产品的高性价比，更是“技术下放”与“场景错位”结合所产生的奇妙效果。

当传统电子显微镜还在比拼光学变焦和硬件接口时，可视掏耳勺借助成熟的物联网芯片方案，利用每个人手边都有的智能设备作为显示终端，提供了一个低成本、高便携的实用解决方案。

对于电子工程师或维修爱好者而言，如果需要长时间伏案进行高精度焊接，专业电子显微镜仍是首选。但如果只是偶尔需要检查一下连锡、查看丝印型号，或者快速排查虚焊点，那么这种可视电子掏耳勺无疑是工具箱里一个极具竞争力的“黑科技”备选。

有趣的是，解决我们专业问题的完美工具，有时并不存放在它原本的货架上。这种源于实际需求的创意应用，正是硬件爱好者乐趣的一部分。如果你对类似的硬件拆解、电路维修技巧感兴趣，欢迎在云栈社区与更多同好一起交流探讨。
